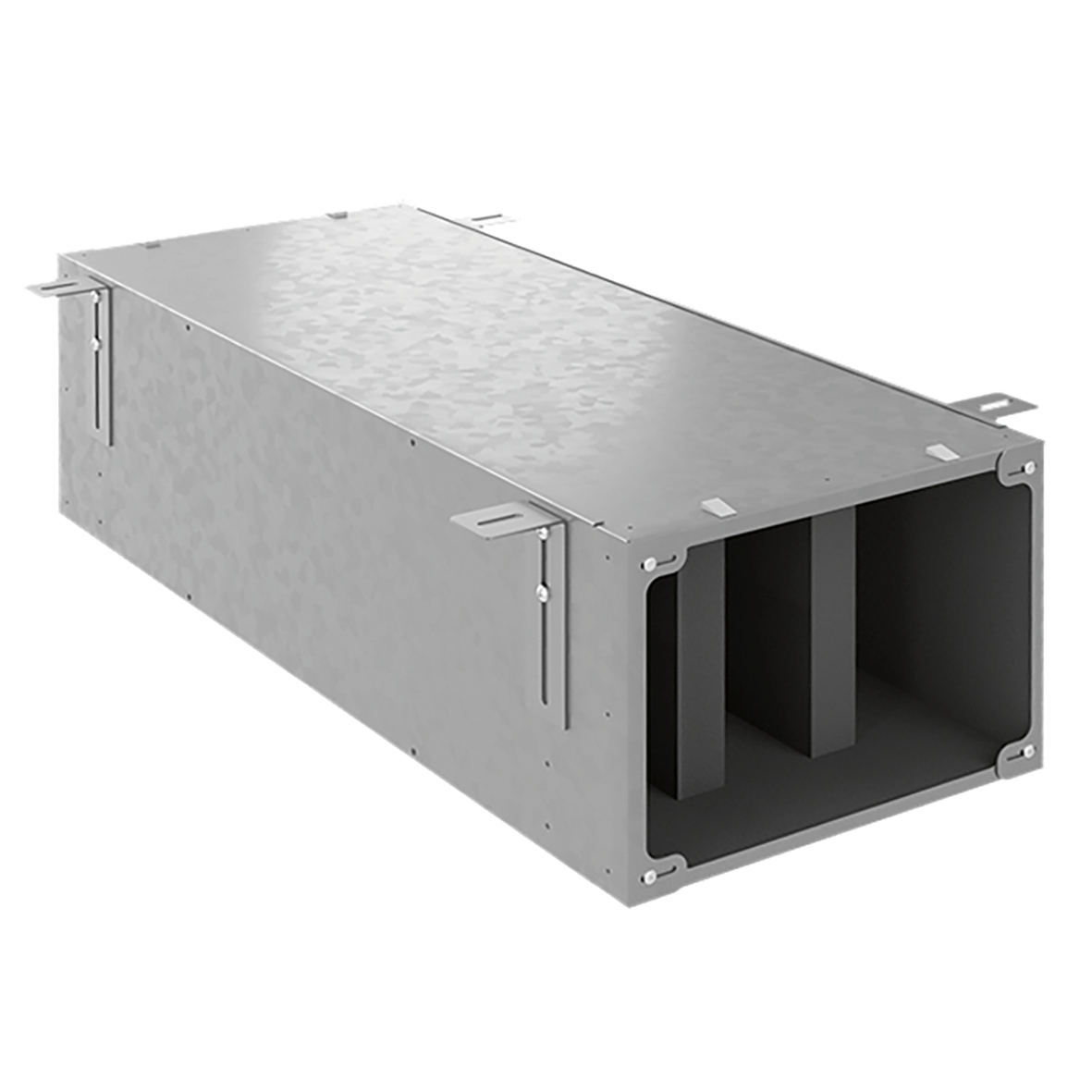

Plenum COMPACT silenziatore.
Descrizione
Plenum COMPACT silenziatore.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e setti fonoassorbenti.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400.
Dati tecnici
Profondità:
750 mm
Altezza:
230 mm
Materiale:
lamiera zincata
pdf
Disegni e specifiche
| Codice | Nota | Larghezza | |
|---|---|---|---|
| AIR400103 | Derivazioni: 6 | 320 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Plenum COMPACT silenziatore.
Con coibentazione.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e setti fonoassorbenti.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400. Profondità: 750 mm. Altezza: 230 mm. Larghezza: 320 mm. Materiale: lamiera zincata.
|
|||
| AIR400105 | Derivazioni: 10 | 520 mm | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Plenum COMPACT silenziatore.
Con coibentazione.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e setti fonoassorbenti.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400. Profondità: 750 mm. Altezza: 230 mm. Larghezza: 520 mm. Materiale: lamiera zincata.
|
|||
stp
igs
bim
