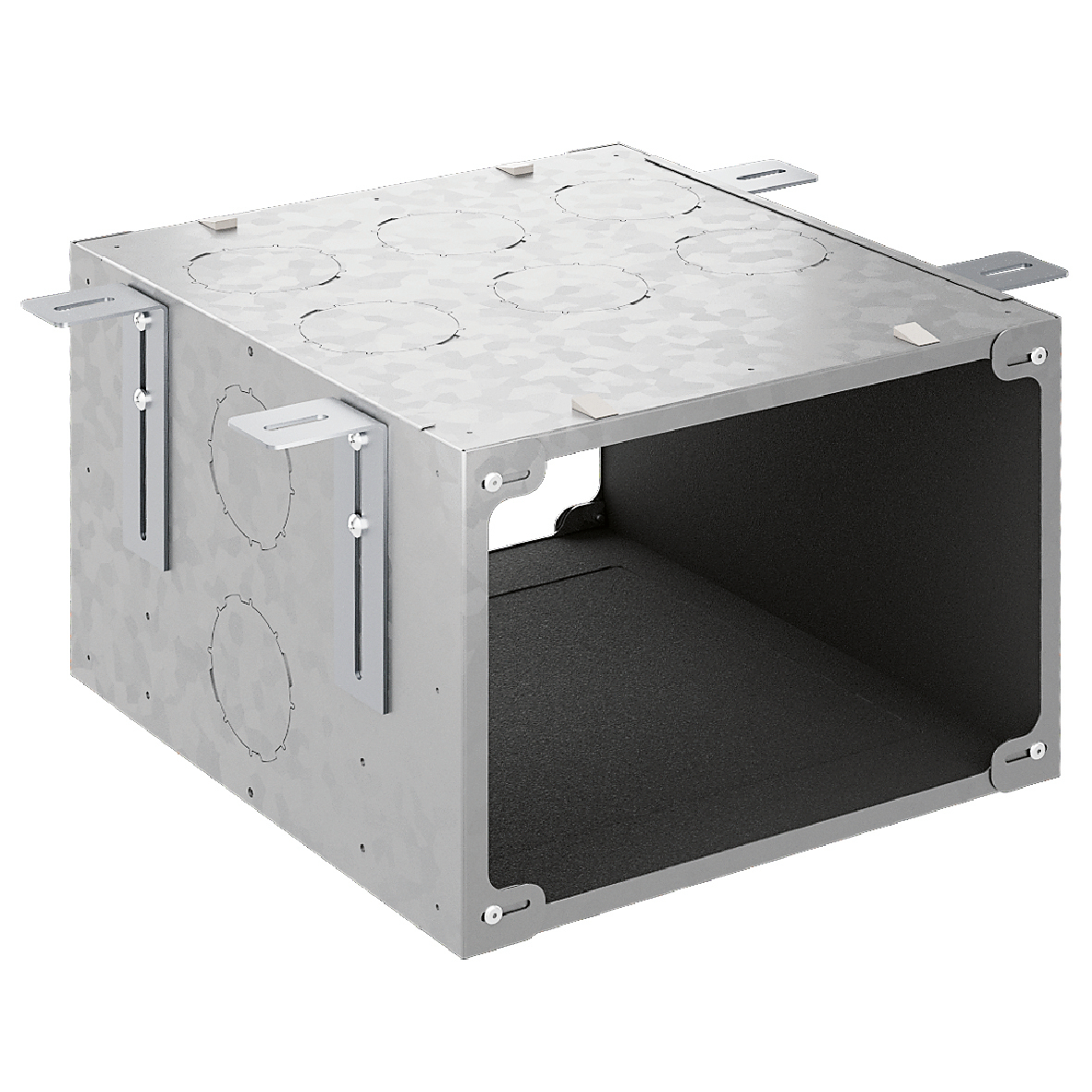

Plenum COMPACT.
Descrizione
Plenum COMPACT.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e pre-tagli di collegamento.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 6 o 10 derivazioni su parete superiore;
- 2 derivazioni su pareti laterali.
Dati tecnici
Profondità:
350 mm
Altezza:
230 mm
Materiale:
lamiera zincata
Note
Si consiglia di utilizzare, alternativamente, gli attacchi a destra oppure a sinistra per evitare trasmissione di rumore tra i locali.
pdf
Disegni e specifiche
| Codice | Attacco | Nota | Larghezza |
|---|---|---|---|
| AIR400003 | DN 75/90 aeraulico |
Derivazioni max.: 6 + 2 | 320 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Plenum COMPACT. Con coibentazione.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e pre-tagli di collegamento.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 6 o 10 derivazioni su parete superiore;
- 2 derivazioni su pareti laterali. Attacco: DN 75/90 aeraulico. Profondità: 350 mm. Altezza: 230 mm. Larghezza: 320 mm. Materiale: lamiera zincata.
|
|||
| AIR400005 | DN 75/90 aeraulico |
Derivazioni max.: 10 + 2 | 520 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Plenum COMPACT. Con coibentazione.
Completo di coibentazione interna fonoassorbente in poliuretano a cellule aperte, portello di ispezione e pre-tagli di collegamento.
Fornito ripiegato su sé stesso per un ridotto ingombro in fase di movimentazione e stoccaggio.
Componibile con coperchi serie AIR400.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 6 o 10 derivazioni su parete superiore;
- 2 derivazioni su pareti laterali. Attacco: DN 75/90 aeraulico. Profondità: 350 mm. Altezza: 230 mm. Larghezza: 520 mm. Materiale: lamiera zincata.
|
|||
igs
stp
bim
