Nuovi schemi "Soluzioni Caleffi"
Altri schemi per le “Soluzioni Caleffi”: una nuova sezione è dedicata ai moduli d'utenza per la distribuzione e regolazione delle singole zone.
VAI ALL'APPLICAZIONE SOLUZIONI CALEFFI

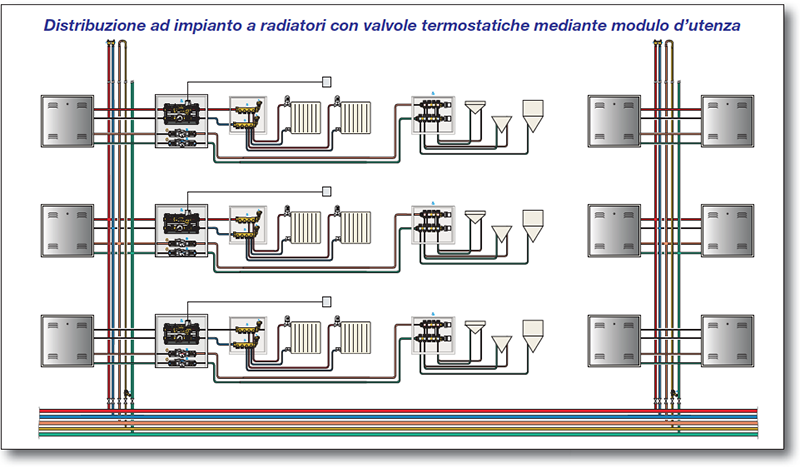

Distribuzione ad impianto a radiatori con valvole termostatiche mediante modulo d’utenza.
La progettazione di impianti a portata variabile con regolazione termostatica a livello del corpo scaldante consente di ottenere notevoli benefici quali risparmio sui costi di esercizio delle pompe di centrale e maggiore efficienza di distribuzione e di combustione in presenza di generatori a condensazione. L’impiego di valvole con comando termostatico, senza l’adozione di opportune soluzioni impiantistiche, può portare però ad insorgenza di rumorosità nel momento in cui la valvola termostatica lavora in condizioni di elevata parzializzazione della portata. Grazie alla presenza di una valvola di zona a due vie in combinazione al controllo di pressione differenziale integrato, PLURIMOD® EASY è la soluzione ideale per l’utilizzo in impianti a portata variabile con valvole termostatiche. La versione con limitatore di Δp a 2 m c.a. riduce al minimo il rischio di rumorosità in appartamento. Questa taratura del limitatore di pressione differenziale, congiuntamente alla preregolazione di portata, consente di alimentare impianti di riscaldamento a radiatori con portate nominali fino a 800 l/h con 1,5 m c.a. disponibili, essendo quindi adatto sia a nuove costruzioni, tipicamente caratterizzate da basso carico termico, sia per lavori di ristrutturazione in immobili con più elevato fabbisogno di potenza.
La valvola di controllo Δp rende, di fatto, ciascuno stacco idraulicamente indipendente dalla rete di distribuzione centralizzata. Controllare la prevalenza in ingresso significa controllare la portata massima circolante in impianto. Un’eventuale ulteriore limitazione della portata mediante l’apposito dispositivo di pre-regolazione è un’operazione che non richiede calcoli in quanto può essere effettuata manualmente in campo, con immediato riscontro dal contatore di calore.

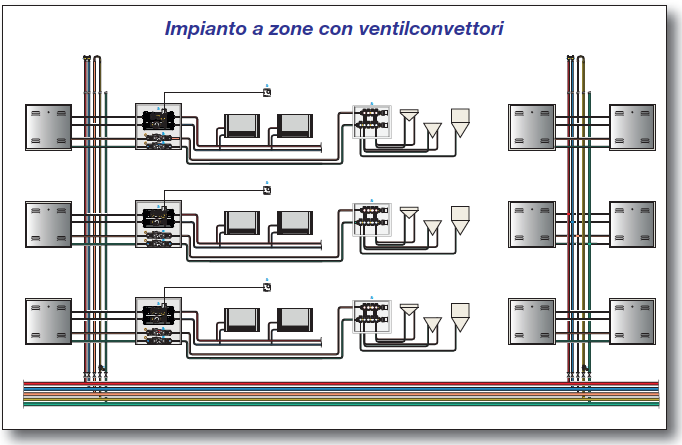

Distribuzione ad impianto a ventilconvettori mediante modulo d’utenza.
Plurimod® Easy ben si combina con questa tipologia di corpi scaldanti, generalmente utilizzati sia per riscaldamento che per raffrescamento in uffici ed attività commerciali. Il modulo d’utenza dispone di una coibentazione tale da minimizzare la trasmissione di calore all’ambiente in cui è inserito, oltre ad un’elevata resistenza al passaggio di vapore, che impedisce l’insorgenza di fenomeni di condensazione e conseguenti gocciolamenti.
Distribuzione ad impianto a pannelli mediante modulo d’utenza.
Le caratteristiche evidenziate nelle tipologie di distribuzione precedente sono convenientemente applicabili anche ad impianti a pannelli radianti. Il modulo Plurimod® Easy, nella versione con limitatore di Δp a 3 m c.a. nasce principalmente per poter servire impianti caratterizzati da più basso ΔT e conseguente maggiori portate richieste, fino a 1200 l/h con 2 m c.a. disponibili. Il massimo Δp disponibile di 3 m c.a. è compatibile con questa tipologia impiantistica in quanto meno soggetta a fenomeni di rumorosità.
