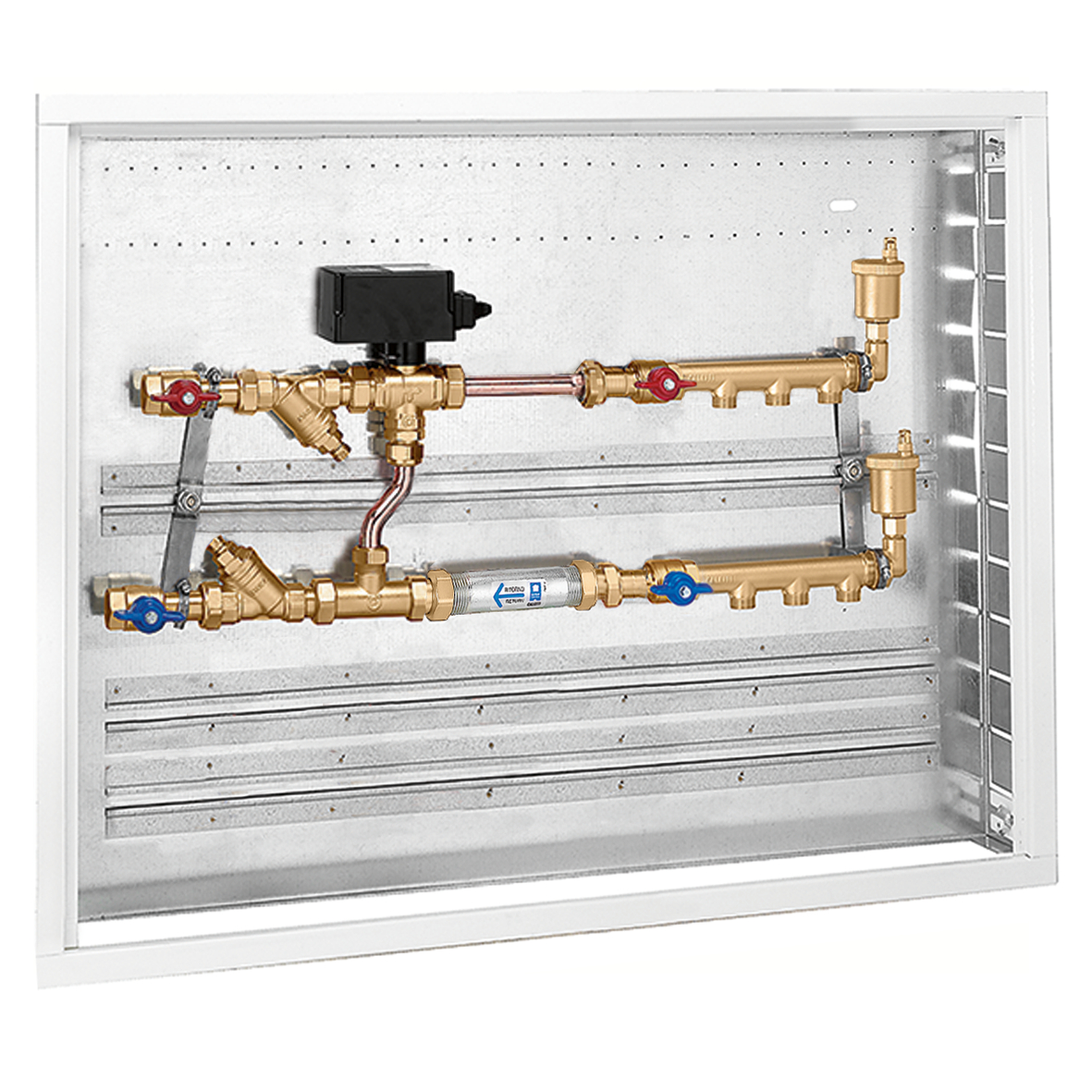

Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Descrizione
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Dati tecnici
Alimentazione:
230 V AC
Profondità:
110–140 mm
Altezza:
650 mm
Note
(*) Prevedere coibentazione serie 798 disponibile come elemento di completamento.
pdf
Disegni e specifiche
| Codice | Attacco principale | Attacco derivazione | Larghezza |
|---|---|---|---|
| 796560 | G 3/4" (ISO 228-1) F |
G 3/4" (ISO 228-1) F |
600 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: G 3/4" (ISO 228-1) F. Alimentazione: 230 V AC. Profondità: 110–140 mm. Altezza: 650 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
53789721-fd15-4d86-955d-83e721c27363
|
|||
| 79658B | G 3/4" (ISO 228-1) F |
23 p. 1,5 2 derivazioni |
800 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 2 derivazioni. Alimentazione: 230 V AC. Larghezza: 800 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
b1837d2d-e7d3-4e51-9a1d-c733192dc423
|
|||
| 79658C | G 3/4" (ISO 228-1) F |
23 p. 1,5 3 derivazioni |
800 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 3 derivazioni. Alimentazione: 230 V AC. Larghezza: 800 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
127d5940-8997-4cf3-826b-ea9cb9cbf102
|
|||
| 79658D | G 3/4" (ISO 228-1) F |
23 p. 1,5 4 derivazioni |
800 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 4 derivazioni. Alimentazione: 230 V AC. Larghezza: 800 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
174bbfff-b804-4dc5-a9be-0fcb05b61186
|
|||
| 79658E | G 3/4" (ISO 228-1) F |
23 p. 1,5 5 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 5 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
b0758730-c73f-4bd1-ab21-1e35b1364b34
|
|||
| 79658F | G 3/4" (ISO 228-1) F |
23 p. 1,5 6 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 6 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
24a08d9c-2439-42ed-a2de-795f425c2217
|
|||
| 79651G | G 3/4" (ISO 228-1) F |
23 p. 1,5 7 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 7 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
7a8c573f-d0d6-41a5-b2c6-e20f1f1eeeff
|
|||
| 79651H | G 3/4" (ISO 228-1) F |
23 p. 1,5 8 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 8 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
7e8ce0f2-e4b0-4b1f-a71d-a9529a5e5e8b
|
|||
| 796680 | G 1" (ISO 228-1) F |
G 1" (ISO 228-1) F |
800 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: G 1" (ISO 228-1) F. Alimentazione: 230 V AC. Larghezza: 800 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
9cf9dce6-a2eb-4cec-ad4a-95c4a5a4e8b4
|
|||
| 79661C | G 1" (ISO 228-1) F |
23 p. 1,5 3 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 3 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
15ebf3fc-d0ea-4f26-ad0b-86941b37abc0
|
|||
| 79661D | G 1" (ISO 228-1) F |
23 p. 1,5 4 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 4 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
76327ab7-488c-4162-9973-01664bdfd3f1
|
|||
| 79661E | G 1" (ISO 228-1) F |
23 p. 1,5 5 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 5 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
94cf1a35-b90f-403e-84bd-dd3824e09a39
|
|||
| 79661F | G 1" (ISO 228-1) F |
23 p. 1,5 6 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 6 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
087fbef7-7b5c-4bca-943f-306f662d80b4
|
|||
| 79662G | G 1" (ISO 228-1) F |
23 p. 1,5 7 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 7 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
39c2a70d-dd24-4bfd-bae0-0f9fbf25e226
|
|||
| 79662H | G 1" (ISO 228-1) F |
23 p. 1,5 8 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 8 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
bc05bf4b-107e-4ef5-86a1-390bd7a56718
|
|||
| 79662I | G 1" (ISO 228-1) F |
23 p. 1,5 9 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5, 9 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
8015d04b-bf99-4daa-aad4-b1aae4180912
|
|||
| 796780 | G 1 1/4" (ISO 228-1) F |
G 1 1/4" (ISO 228-1) F |
800 mm |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 1 1/4" (ISO 228-1) F. Alimentazione: 230 V AC. Larghezza: 800 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
b4f02773-02fc-44da-b835-68270eae3d69
|
|||
| 79671C | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 3 derivazioni |
1000 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 3 derivazioni. Alimentazione: 230 V AC. Larghezza: 1000 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
e3eb51ed-f8c9-45e7-9154-40b8c5a45eaf
|
|||
| 79671D | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 4 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 4 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
d85b3607-b1f8-4d16-a23e-c84d255796f4
|
|||
| 79672E | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 5 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 5 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
8e34fe86-d66b-47ea-a3b4-b4cfc1c35f0f
|
|||
| 79672F | G 1 1/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M 6 derivazioni |
1200 mm |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- cassetta in lamiera zincata;
- portello verniciato per interno;
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- coppia collettori semplici con valvole di sfogo aria;
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G;
- 2 agganci per posizionamento stacchi acqua sanitaria.
Attacco principale: G 1 1/4" (ISO 228-1) F. Attacco derivazione: G 3/4" A (ISO 228-1) M, 6 derivazioni. Alimentazione: 230 V AC. Larghezza: 1200 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
3f57436b-faf6-4f10-a38e-5c5c5c435537
|
|||
igs
stp
bim
Pipe Sizer Caleffi
Questa applicazione permette di eseguire il calcolo e il dimensionamento di tubazioni e condotti che convogliano acqua oppure aria, rispettivamente per impianti idraulici o aeraulici.
