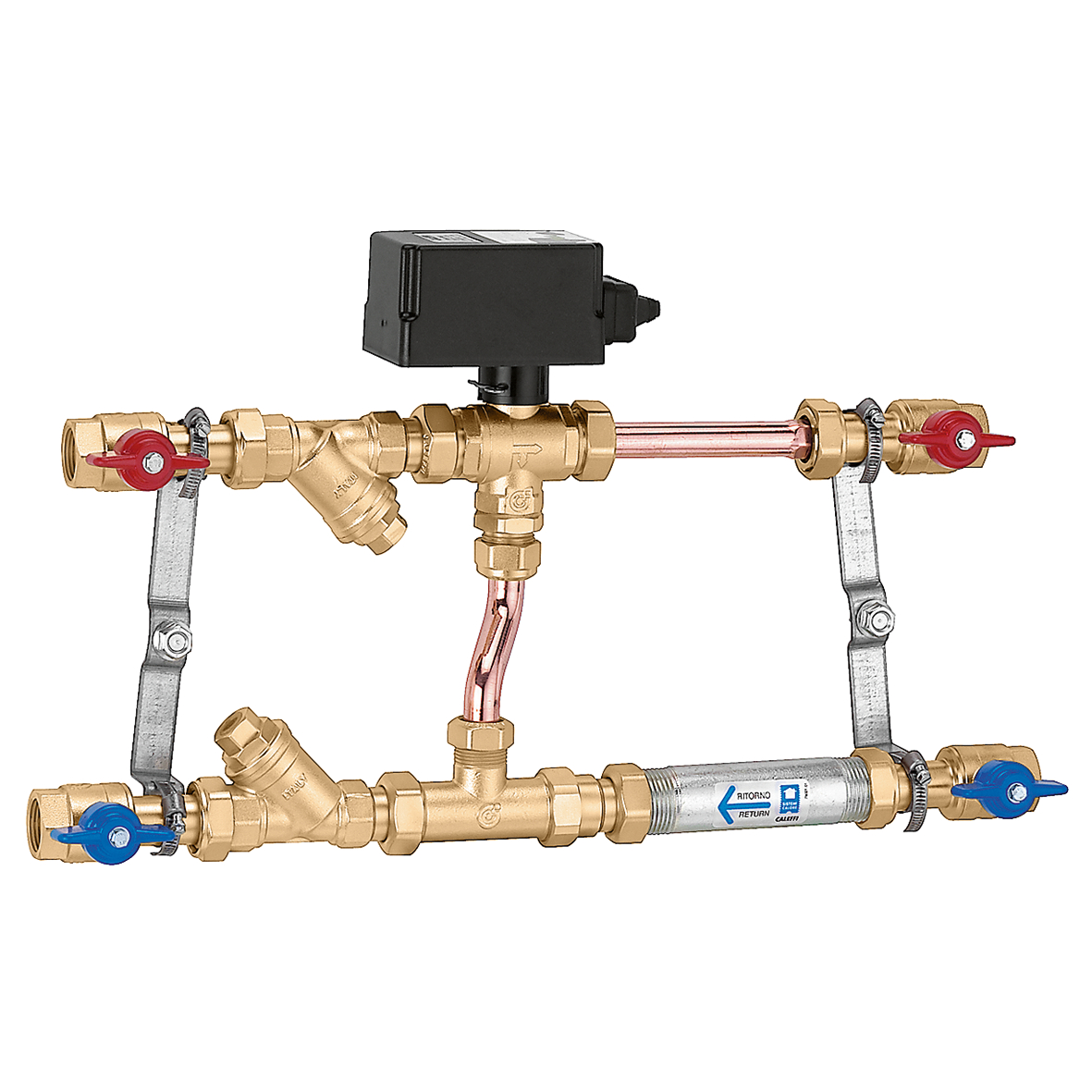

Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Descrizione
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G.
Dati tecnici
Note
(*) Prevedere coibentazione serie 798 disponibile come elemento di completamento.
pdf
Disegni e specifiche
| Codice | Attacco | Nota | |
|---|---|---|---|
| 790056 | G 3/4" (ISO 228-1) F |
Per cassetta da 600 mm | |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G.
Attacco: G 3/4" (ISO 228-1) F. Alimentazione: 230 V AC.
Codice SCIP-Dichiarazione REACH in “Scarica"
f004822d-3a32-4e92-bbdc-42adf9613a54
|
|||
| 790066 | G 1" (ISO 228-1) F |
Per cassetta da 800 mm | |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G.
Attacco: G 1" (ISO 228-1) F. Alimentazione: 230 V AC.
Codice SCIP-Dichiarazione REACH in “Scarica"
4b07e600-5df8-4e19-b0dc-5cdaa2226c7f
|
|||
| 790076 | G 1 1/4" (ISO 228-1) F |
Per cassetta da 800 mm | |
|
Modelli 3D
Capitolato
Modulo d’utenza preassemblato con valvola di zona a tre vie per impianti di riscaldamento e condizionamento (*).
Completo di:
- 2 coppie di valvole di intercettazione a sfera;
- valvola di zona a sfera a 3 vie;
- motore con microinterruttore ausiliario (a richiesta 24 V AC);
- predisposizione per installazione contatori di calore CONTECA EASY serie 7504G e 7507G.
Attacco: G 1 1/4" (ISO 228-1) F. Alimentazione: 230 V AC.
Codice SCIP-Dichiarazione REACH in “Scarica"
081bcd85-84a7-4f85-a094-ee18201c2875
|
|||
