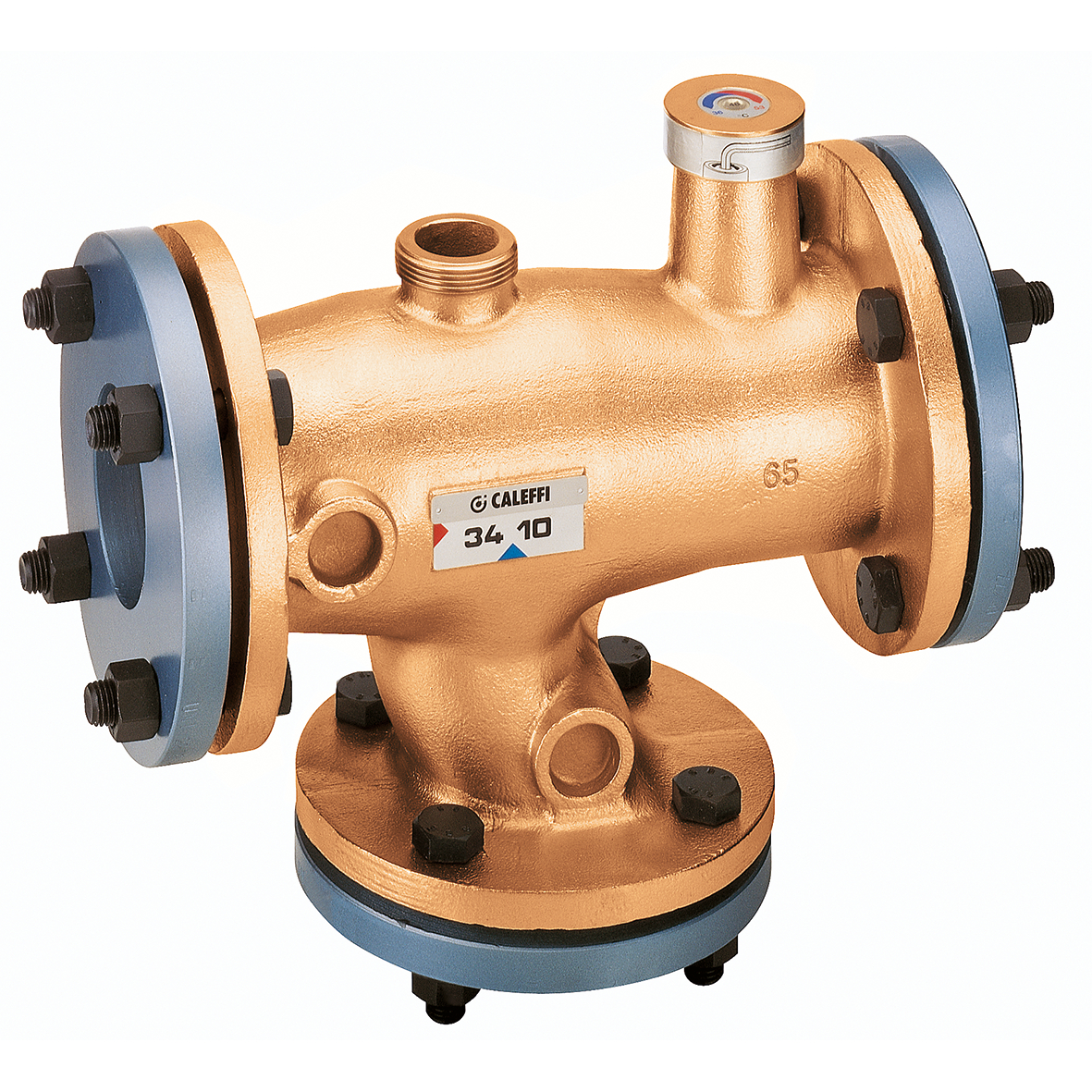

Miscelatore termostatico, regolabile. Attacchi flangiati.
Descrizione
Miscelatore termostatico, regolabile. Attacchi flangiati.
Completo di controflangia EN 1092-1.
Con attacco per il ricircolo.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
2–90 °C
Taratura:
55 °C
Pressione nominale:
PN 10
Materiale:
bronzo
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | Campo di regolazione della temperatura | Kv |
|---|---|---|---|
| 524060 | DN 65 (EN 1092-1) PN 10 |
45–65 °C | 32 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
CALEFFI, 524060.
Miscelatore termostatico, regolabile. Attacchi flangiati.
Completo di controflangia EN 1092-1. Con attacco per il ricircolo. Attacco: DN 65 (EN 1092-1) PN 10. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–90 °C. Campo di regolazione della temperatura: 45–65 °C. Taratura: 55 °C. Pressione nominale: PN 10. Kv: 32 m³/h. Materiale: bronzo.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
| 524080 | DN 80 (EN 1092-1) PN 10 |
45–65 °C | 43 m³/h |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
CALEFFI, 524080.
Miscelatore termostatico, regolabile. Attacchi flangiati.
Completo di controflangia EN 1092-1. Con attacco per il ricircolo. Attacco: DN 80 (EN 1092-1) PN 10. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–90 °C. Campo di regolazione della temperatura: 45–65 °C. Taratura: 55 °C. Pressione nominale: PN 10. Kv: 43 m³/h. Materiale: bronzo.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
