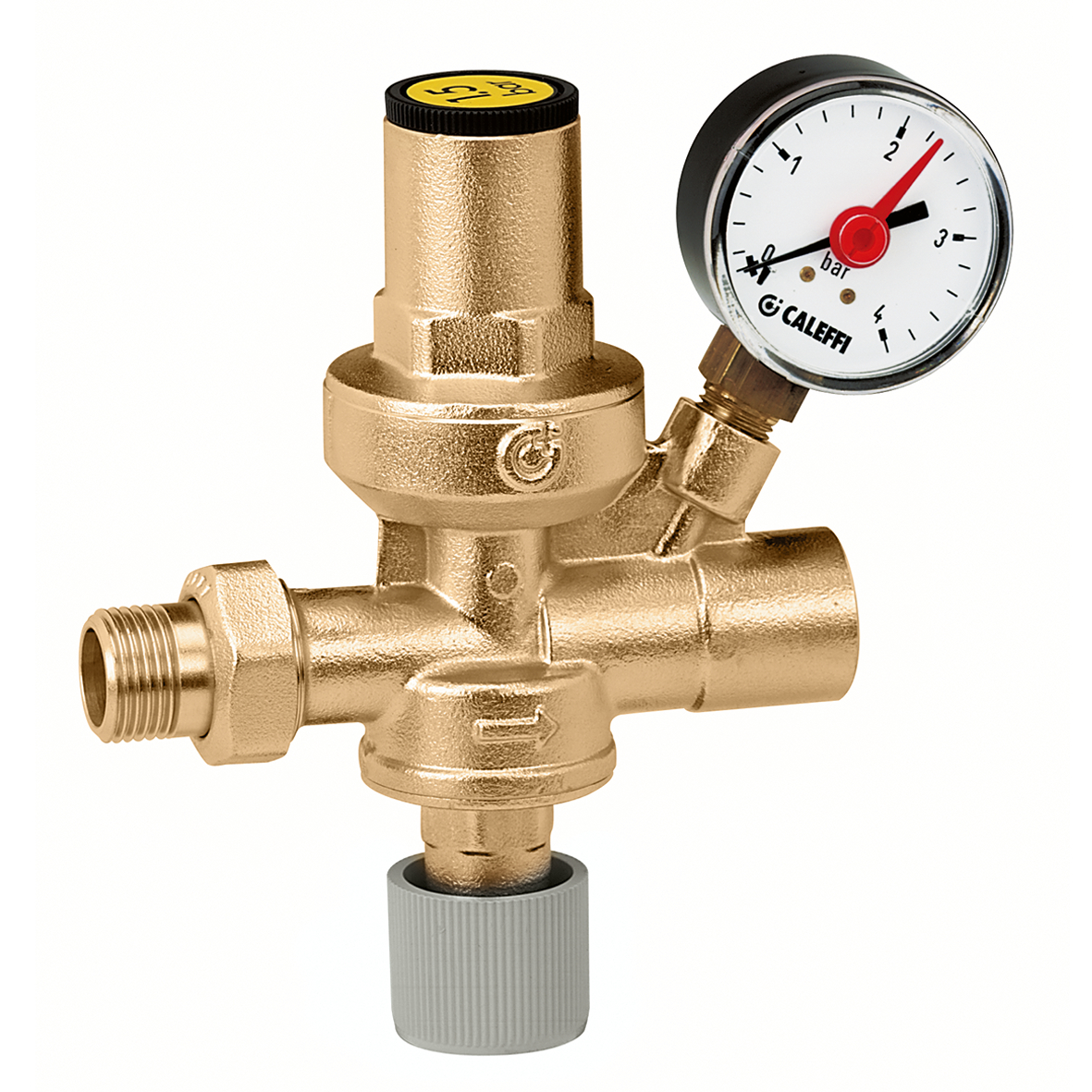

Gruppo di riempimento automatico, con rubinetto, filtro, valvola di non ritorno.
Descrizione
Gruppo di riempimento automatico, con rubinetto, filtro, valvola di non ritorno.
Dati tecnici
Pressione massima a monte:
16 bar
Campo di temperatura del fluido:
5–70 °C
Campo di regolazione della pressione:
0,3–4 bar
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco ingresso | Attacco uscita | Nota |
|---|---|---|---|
| 553040 | G 1/2" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F |
Con attacco manometro 1/4" F |
|
Modelli 3D
Capitolato
Gruppo di riempimento automatico, con rubinetto, filtro, valvola di non ritorno. Attacco ingresso: G 1/2" A (ISO 228-1) M. Attacco uscita: G 1/2" (ISO 228-1) F. Pressione massima a monte: 16 bar. Campo di temperatura del fluido: 5–70 °C. Campo di regolazione della pressione: 0,3–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
da5c9a44-cc51-4319-a081-e499187d86af
|
|||
| 553140 | G 1/2" A (ISO 228-1) M |
G 1/2" (ISO 228-1) F |
Con manometro |
|
Modelli 3D
Capitolato
Gruppo di riempimento automatico, con rubinetto, filtro, valvola di non ritorno. Attacco ingresso: G 1/2" A (ISO 228-1) M. Attacco uscita: G 1/2" (ISO 228-1) F. Pressione massima a monte: 16 bar. Campo di temperatura del fluido: 5–70 °C. Campo di regolazione della pressione: 0,3–4 bar.
Codice SCIP-Dichiarazione REACH in “Scarica"
6ff430a8-a80b-4ccc-a351-1c3d25f4d059
|
|||
igs
stp
bim
