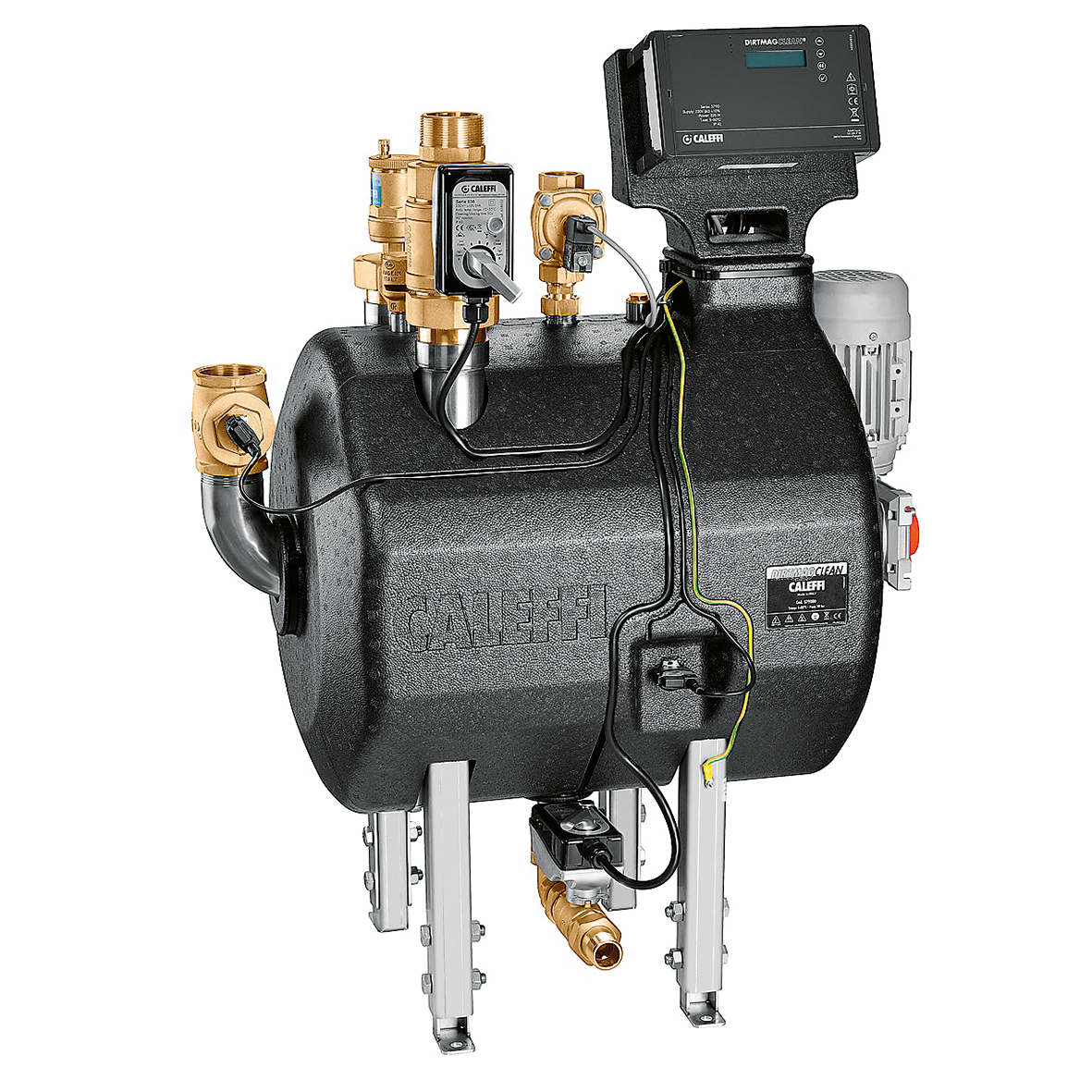

DIRTMAGCLEAN®, Filtro defangatore magnetico, autopulente.
Descrizione
Filtro defangatore magnetico, autopulente.
Corpo e piedi di sostegno in acciaio inox AISI 304.
Capacità di separazione particelle fino a 2 μm.
Predisposto per inserimento additivi chimici.
Predisposto per gestione MODBUS-RTU.
PATENT PENDING
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–85 °C
Alimentazione:
230 V (AC)
Materiale:
acciaio inox
Certificazioni
Scarica
pdf
Schemi applicativi
Disegni e specifiche
| Codice | Attacco ingresso | Attacco uscita | Attacco scarico |
|---|---|---|---|
| 579000 | G 2" A (ISO 228-1) M bocchettone |
G 2" (ISO 228-1) F |
G 1" A (ISO 228-1) M bocchettone |
|
Attacco flussaggio
G 1" (ISO 228-1) F
|
Kv
45 m³/h
|
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Filtro defangatore magnetico, autopulente. Corpo e piedi di sostegno in acciaio inox AISI 304.
Capacità di separazione particelle fino a 2 μm.
Predisposto per inserimento additivi chimici.
Predisposto per gestione MODBUS-RTU. Attacco ingresso: G 2" A (ISO 228-1) M, bocchettone. Attacco uscita: G 2" (ISO 228-1) F. Attacco scarico: G 1" A (ISO 228-1) M, bocchettone. Attacco flussaggio: G 1" (ISO 228-1) F. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–85 °C. Alimentazione: 230 V (AC). Kv: 45 m³/h. Materiale: acciaio inox.
Codice SCIP-Dichiarazione REACH in “Scarica"
bd2a8239-2b40-4585-ab08-50f2bc8030fb
|
|||
igs
stp
bim
