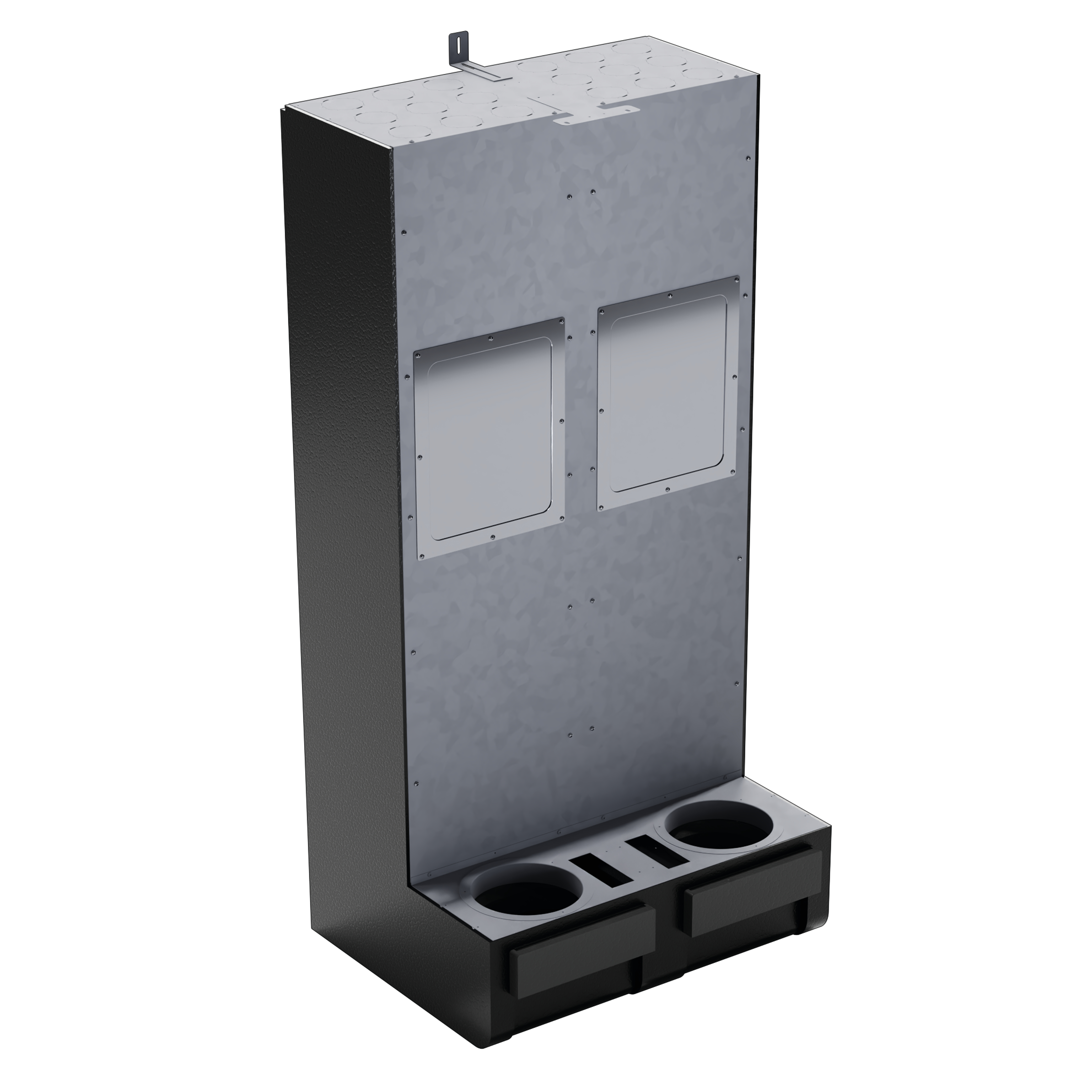

Convogliatore di distribuzione silenziato per installazione verticale.
Descrizione
Convogliatore di distribuzione silenziato per installazione verticale.
Struttura e componenti:
- struttura in polipropilene espanso ad alta densità, termoisolante e fonoassorbente;
- portelli di ispezione in lamiera con coibentazione interna fonoassorbente;
- setti fonoassorbenti per attenuazione acustica del rumore su distribuzione di mandata e ripresa aria ambiente;
- predisposizione per scarico condensa.
Utilizzabile con unità VMC serie AIR113.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 9 derivazioni su parete superiore per aria di mandata;
- 9 derivazioni su parete superiore per aria di ripresa.
Dati tecnici
Profondità:
635 mm
Altezza:
1615 mm
Larghezza:
765 mm
pdf
Disegni e specifiche
| Codice | Attacco primario | Attacco | Nota |
|---|---|---|---|
| AIR113105 | DN 200 aeraulico |
DN 75/90 aeraulico |
Derivazioni max.: 9 + 9 |
|
Utilizzo
AIR113000 320, AIR113000 400
|
|||
|
Modelli 3D
Capitolato
Convogliatore di distribuzione silenziato per installazione verticale.
Struttura e componenti:
- struttura in polipropilene espanso ad alta densità, termoisolante e fonoassorbente;
- portelli di ispezione in lamiera con coibentazione interna fonoassorbente;
- setti fonoassorbenti per attenuazione acustica del rumore su distribuzione di mandata e ripresa aria ambiente;
- predisposizione per scarico condensa.
Utilizzabile con unità VMC serie AIR113.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 9 derivazioni su parete superiore per aria di mandata;
- 9 derivazioni su parete superiore per aria di ripresa. Attacco primario: DN 200 aeraulico. Attacco: DN 75/90 aeraulico. Profondità: 635 mm. Altezza: 1615 mm. Larghezza: 765 mm.
|
|||
