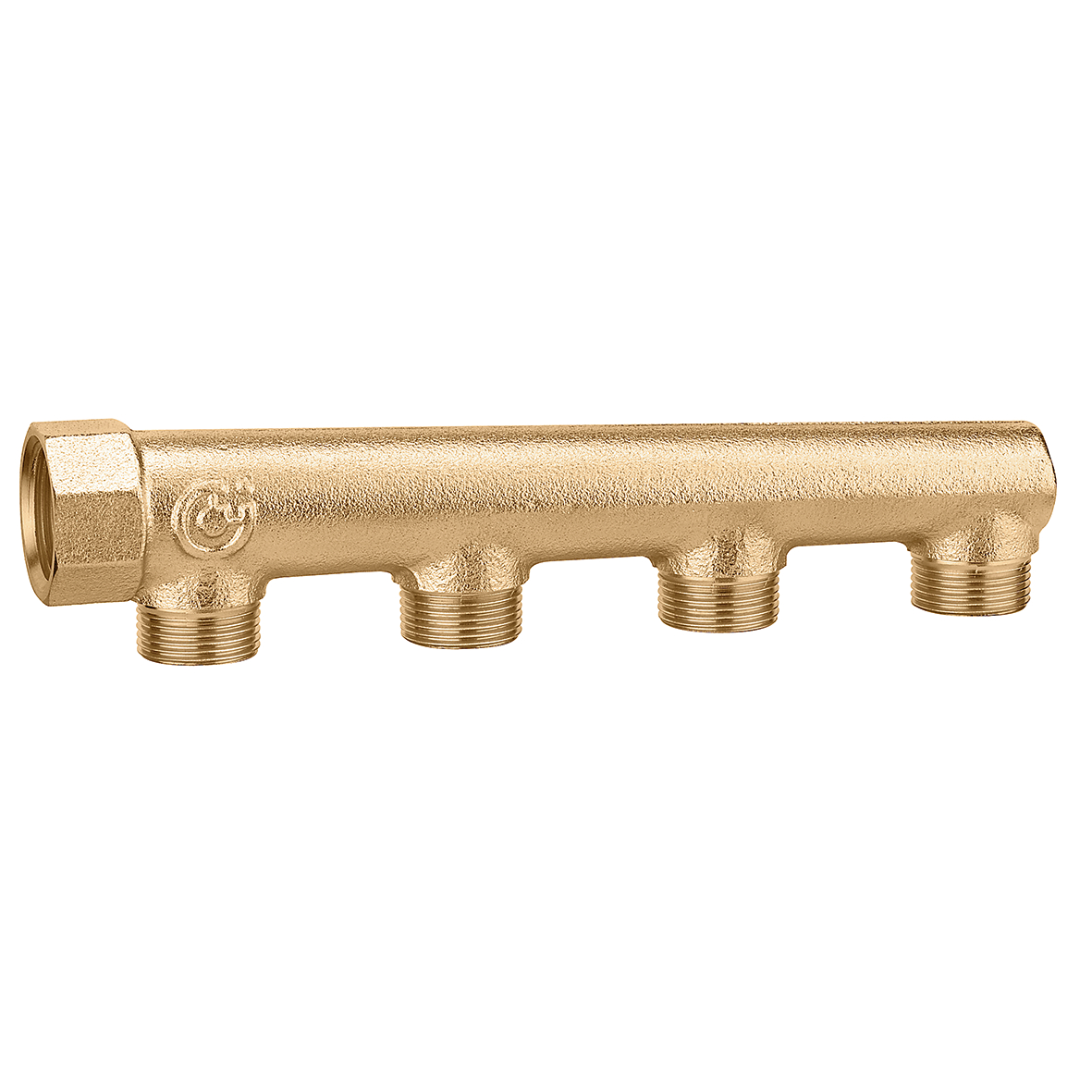

Collettore semplice, cieco. Derivazioni maschio.
Descrizione
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
-10–110 °C
pdf
Disegni e specifiche
| Codice | Attacco 1 | Attacco derivazione | Interasse derivazioni |
|---|---|---|---|
| 351520 | G 3/4" (ISO 228-1) F |
23 p. 1,5 M 2 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351520.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 2 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 351530 | G 3/4" (ISO 228-1) F |
23 p. 1,5 M 3 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351530.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 3 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 351540 | G 3/4" (ISO 228-1) F |
23 p. 1,5 M 4 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351540.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 3/4" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 4 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 351620 | G 1" (ISO 228-1) F |
23 p. 1,5 M 2 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351620.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 2 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 351630 | G 1" (ISO 228-1) F ingresso |
23 p. 1,5 M 3 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351630.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 1" (ISO 228-1) F, ingresso. Attacco derivazione: 23 p. 1,5 M, 3 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 351640 | G 1" (ISO 228-1) F |
23 p. 1,5 M 4 derivazioni |
50 mm |
|
Modelli 3D
Capitolato
CALEFFI, 351640.
Collettore semplice, cieco. Derivazioni maschio.
Per impianti di riscaldamento e condizionamento. Attacco 1: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 4 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 10–110 °C. Interasse derivazioni: 50 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
