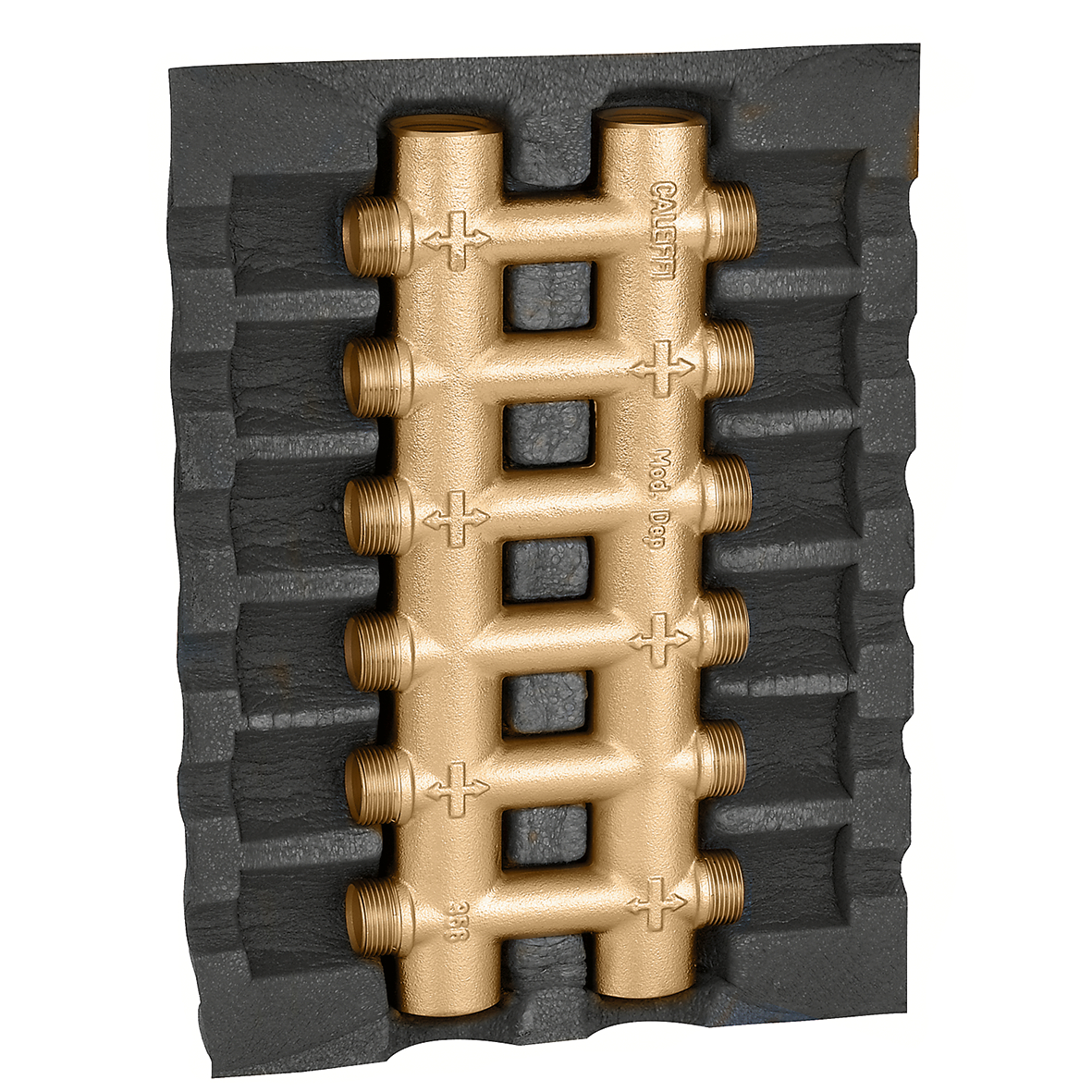

Collettore complanare fuso monoblocco.
Descrizione
Collettore complanare fuso monoblocco.
Per impianti di riscaldamento e condizionamento.
Con coibentazione.
Dati tecnici
Interasse derivazioni:
40 mm
Interasse principale:
60 mm
Campo di temperatura del fluido:
0–100 °C
Pressione massima di esercizio:
10 bar
pdf
Disegni e specifiche
| Codice | Attacco | Attacco derivazione | Actions |
|---|---|---|---|
| 356604 IS | G 1" (ISO 228-1) F |
23 p. 1,5 M 4 derivazioni |
|
|
Modelli 3D
Capitolato
CALEFFI, 356604 IS.
Collettore complanare fuso monoblocco. Con coibentazione.
Per impianti di riscaldamento e condizionamento. Attacco: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 4 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Interasse principale: 60 mm. Interasse derivazioni: 40 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 356606 IS | G 1" (ISO 228-1) F |
23 p. 1,5 M 6 derivazioni |
|
|
Modelli 3D
Capitolato
CALEFFI, 356606 IS.
Collettore complanare fuso monoblocco. Con coibentazione.
Per impianti di riscaldamento e condizionamento. Attacco: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 6 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Interasse principale: 60 mm. Interasse derivazioni: 40 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 356608 IS | G 1" (ISO 228-1) F |
23 p. 1,5 M 8 derivazioni |
|
|
Modelli 3D
Capitolato
CALEFFI, 356608 IS.
Collettore complanare fuso monoblocco. Con coibentazione.
Per impianti di riscaldamento e condizionamento. Attacco: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 8 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Interasse principale: 60 mm. Interasse derivazioni: 40 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
| 356610 IS | G 1" (ISO 228-1) F |
23 p. 1,5 M 10 derivazioni |
|
|
Modelli 3D
Capitolato
CALEFFI, 356610 IS.
Collettore complanare fuso monoblocco. Con coibentazione.
Per impianti di riscaldamento e condizionamento. Attacco: G 1" (ISO 228-1) F. Attacco derivazione: 23 p. 1,5 M, 10 derivazioni, Attacco per raccorderia Caleffi. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–100 °C. Interasse principale: 60 mm. Interasse derivazioni: 40 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
744887bf-1cc0-4b66-b175-6fd4849385b7
|
|||
