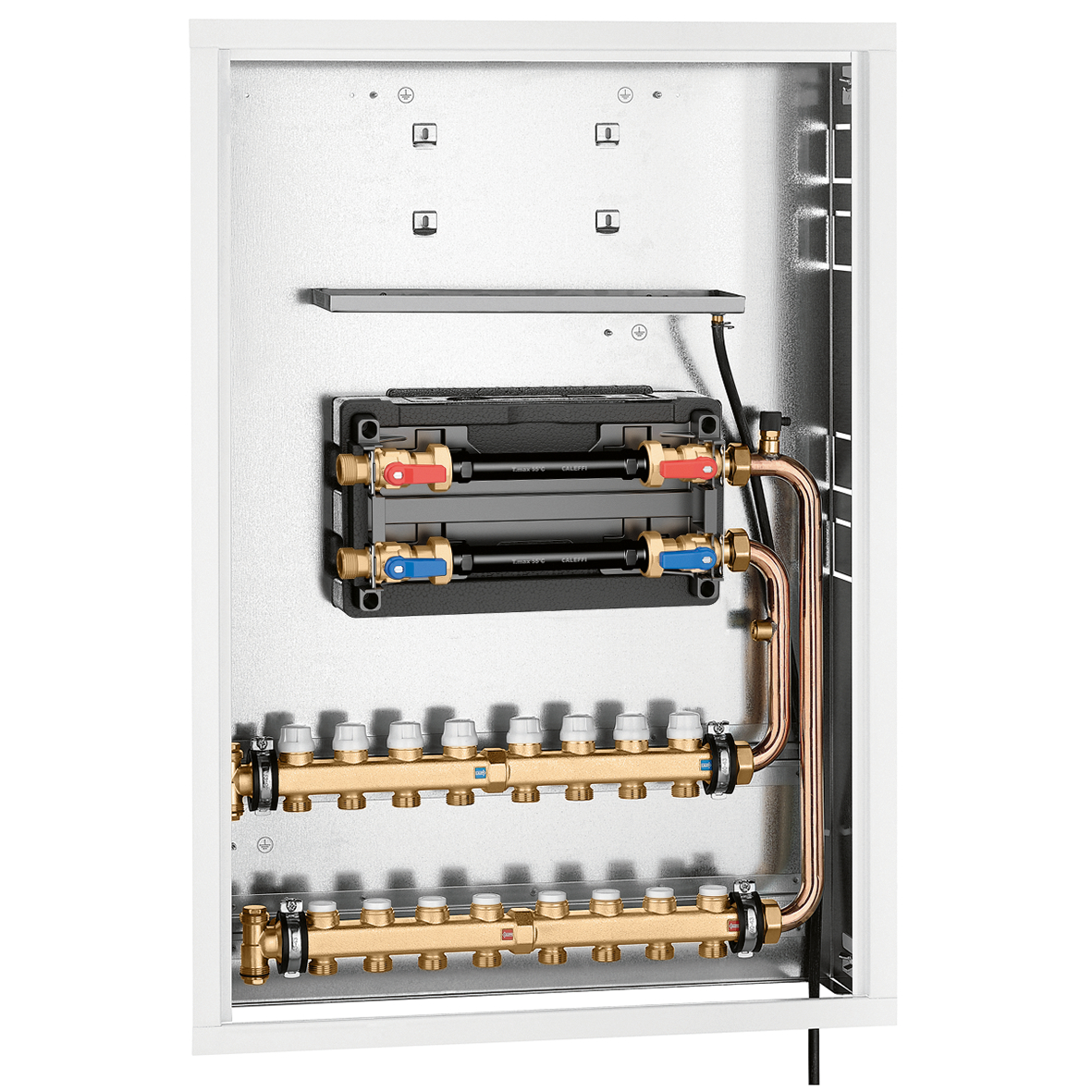

Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Descrizione
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra.
Dati tecnici
Profondità:
140–180 mm
Altezza:
866 mm
Larghezza:
600 mm
Note
Per applicazioni in impianti di condizionamento, prevedere coibentazione dei tubi di collegamento (da eseguire in opera) e dei collettori (coibentazioni per serie 662 e 664 su Listino Componenti Idrosanitari).
Scarica
pdf
Disegni e specifiche
| Codice | Attacco | Attacco derivazione | |
|---|---|---|---|
| 70028B | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 2 derivazioni |
|
|
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 2 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
8ca9cb74-ec72-4833-bac1-347cca4c6d19
|
|||
| 70028C | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 derivazioni |
|
|
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 3 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
c9edb463-096b-4816-9027-29f1a938285a
|
|||
| 70028D | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 derivazioni |
|
|
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 4 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
9f014fc1-553a-498a-9d12-d635c9dfefa5
|
|||
| 70028E | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 5 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 5 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
c2d0b946-5cc8-4fc2-a388-0ee8423d092e
|
|||
| 70028F | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 6 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 6 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
91201e39-3008-4d4f-a098-ca2c76eca371
|
|||
| 70028G | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 7 derivazioni |
|
|
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 7 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
bc0db26f-ca66-4185-a159-965f0afac966
|
|||
| 70028H | G 3/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 8 derivazioni |
|
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 662 (2–8 attacchi) per impianti a ventilconvettori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 3/4" A (ISO 228-1) M, 8 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
10a33ed1-6430-427f-9a21-30bfc3f2f115
|
|||
