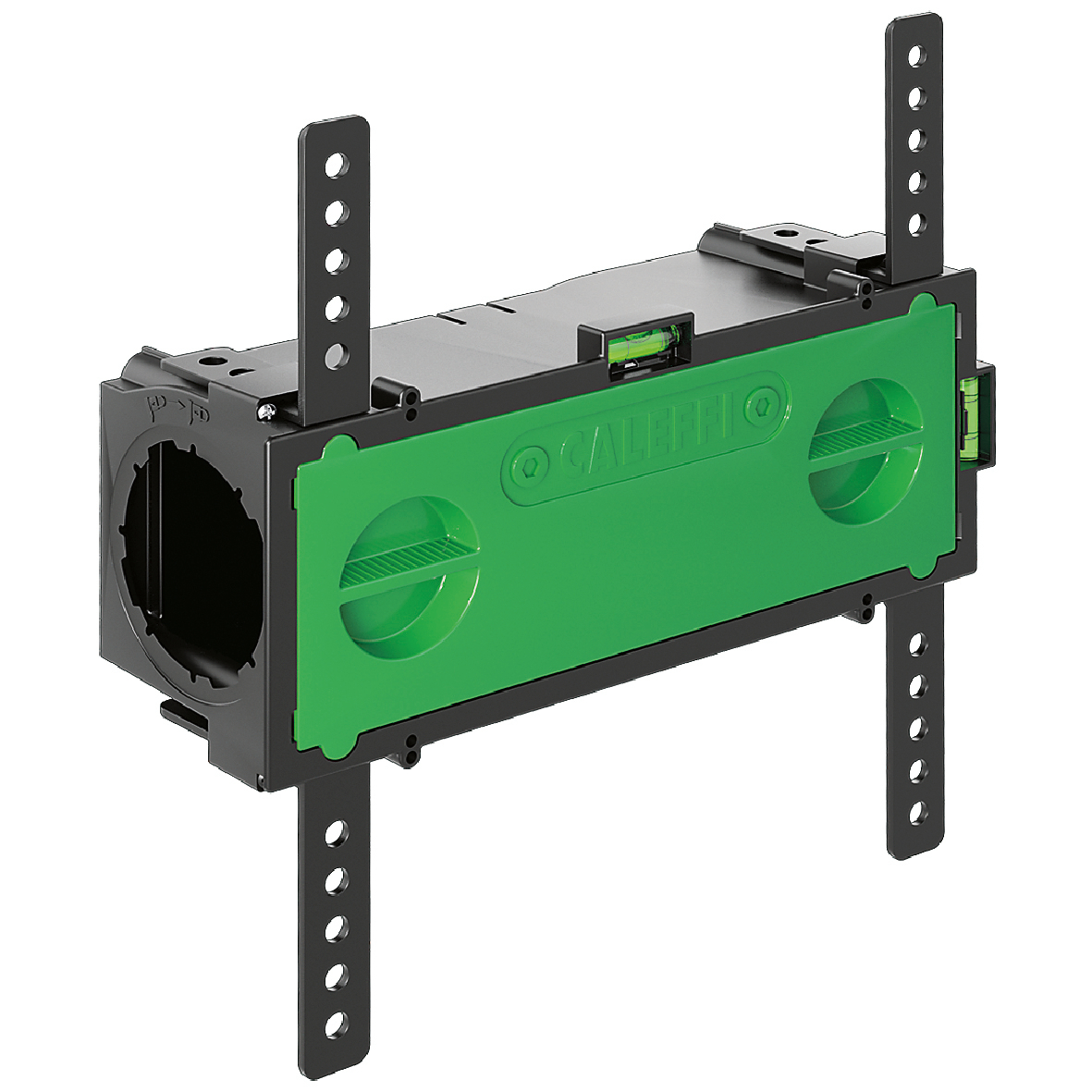

Bocchetta ambiente universale.
Descrizione
Bocchetta ambiente universale.
Completa di:
- n°4 tappi per chiusura attacchi non utilizzati;
- staffe di fissaggio regolabili in ABS;
- livelle per corretto allineamento della bocchetta;
- coperchio di protezione a tenuta;
- polistirolo di protezione per intonacatura.
Bocchetta ambiente in ABS, orientabile, per collegamento di 1 o 2 canalizzazioni flessibili aria ambiente a sezione circolare DN 75/90.
Installazione a parete o soffitto.
Utilizzabile per mandata o ripresa aria ambiente.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 1 attacco su parete laterale;
- 2 attacchi su parete posteriore;
- 2 attacchi su parete inferiore/superiore.
Profondità dell’incasso adattabile mediante staffe di fissaggio regolabili.
Dati tecnici
pdf
Disegni e specifiche
| Codice | Attacco | Nota | |
|---|---|---|---|
| AIR500035 | DN 75/90 aeraulico |
Attacchi max.: 2 | |
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Bocchetta ambiente universale. Completa di:
- n°4 tappi per chiusura attacchi non utilizzati;
- staffe di fissaggio regolabili in ABS;
- livelle per corretto allineamento della bocchetta;
- coperchio di protezione a tenuta;
- polistirolo di protezione per intonacatura.
Bocchetta ambiente in ABS, orientabile, per collegamento di 1 o 2 canalizzazioni flessibili aria ambiente a sezione circolare DN 75/90.
Installazione a parete o soffitto.
Utilizzabile per mandata o ripresa aria ambiente.
Predisposizioni per connessione con canalizzazioni aria ambiente:
- 1 attacco su parete laterale;
- 2 attacchi su parete posteriore;
- 2 attacchi su parete inferiore/superiore.
Profondità dell’incasso adattabile mediante staffe di fissaggio regolabili. Attacco: DN 75/90 aeraulico. Profondità: 98 mm. Altezza: 125 mm. Larghezza: 290 mm.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
