Držač instrumenata za sustave grijanja.
Opis proizvoda

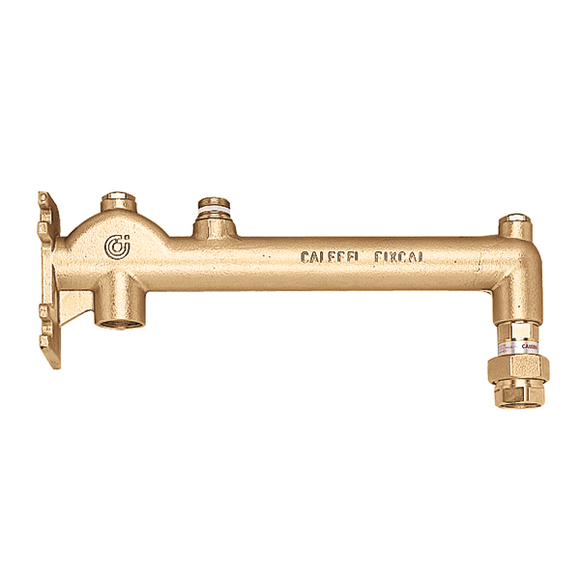

Držač instrumenata za sustave grijanja.
S automatskom zapornom slavinom za ekspanzijske posude i muškim priključkom za sigurnosne ventile serije 531.
Opremljen automatskim nepovratnim ventilom za ekspanzijske posude i muškim priključkom za sigurnosni ventil iz serije 531.
Do 50 kW.
Tehnički podatci
Raspon temperature medija:
5–110 °C
pdf
Nacrti i specifikacije
| Broj dijela | Priključak | Napomena | Maksimalna snaga pražnjenja |
|---|---|---|---|
| 336600 | G 3/4" (ISO 228-1) F |
S automatskom kuglastom zapornom slavinom | 50 kW |
|
2D nacrti
dwg
Podijeli ovu datoteku
Preuzmi ovu datoteku
dxf
Podijeli ovu datoteku
Preuzmi ovu datoteku
3D modeli
Tekst tendera
Držač instrumenata za sustave grijanja. S automatskom zapornom slavinom za ekspanzijske posude i muškim priključkom za sigurnosne ventile serije 531. Opremljen automatskim nepovratnim ventilom za ekspanzijske posude i muškim priključkom za sigurnosni ventil iz serije 531.
Do 50 kW. Priključak: G 3/4" (ISO 228-1) F. Raspon temperature medija: 5–110 °C. Maksimalna snaga pražnjenja: 50 kW.
SCIP code
b59f5f84-a056-4089-9494-5717ba89dad2
|
|||
igs
stp
bim
