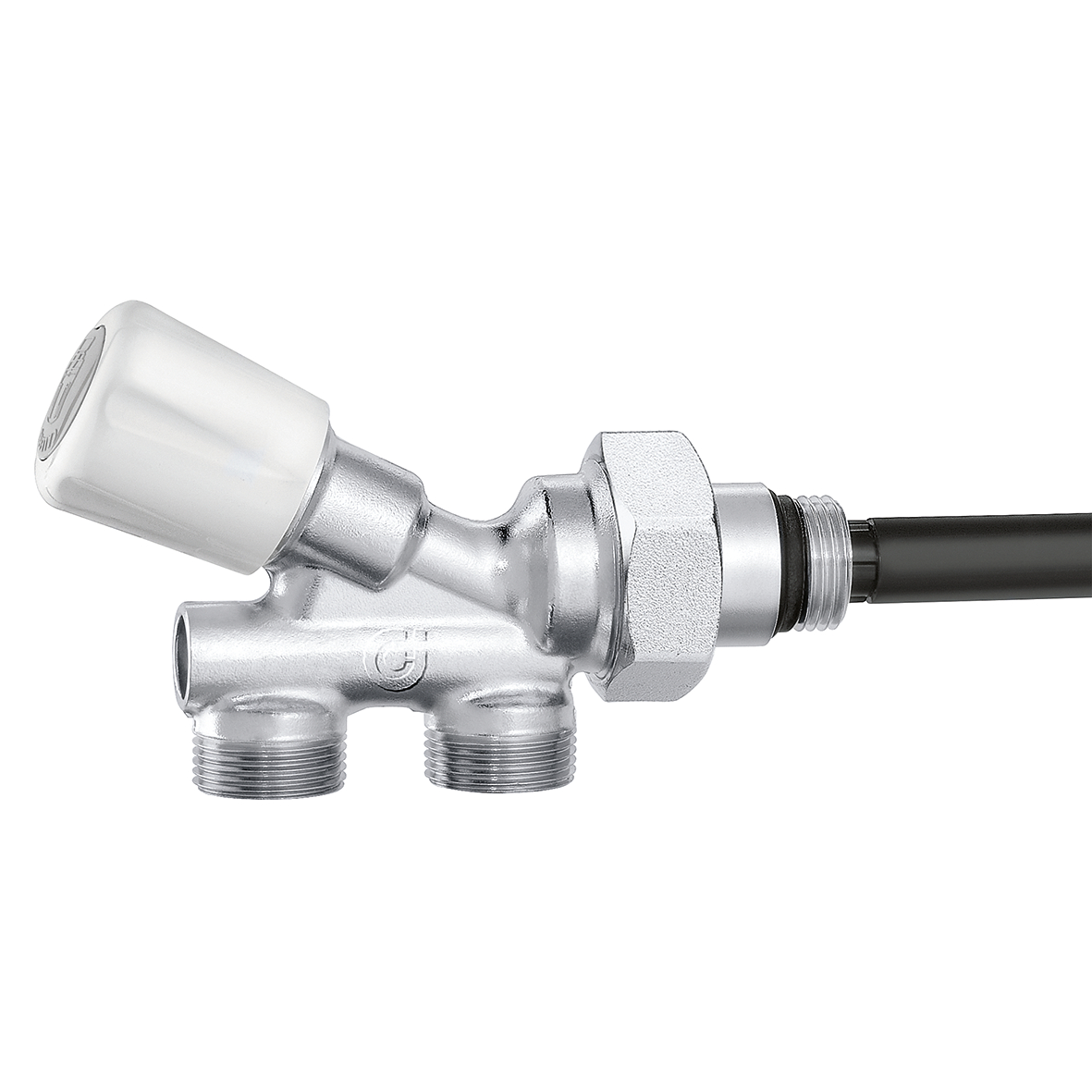

Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques.
Produit : Description
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques.
Pour installations monotube.
Débit au radiateur : 27 % avec commande manuelle.
Plongeur en PP.
Données techniques
Pression maximum d'exercice:
10 bar
Plage de température du fluide:
5–100 °C
Entraxe principal:
35 mm
Finition:
chromée
Longueur sonde:
33 cm
Matériel:
laiton
Note
Pour tubes cuivre, plastique simple et multicouches.
pdf
Dessins et spécifications
| Code article | Raccord radiateur | Raccord tuyauterie | Kv |
|---|---|---|---|
| 456400 | G 1/2" A (ISO 228-1) M entrée |
23 p. 1,5 sortie |
1,6 m³/h |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour installations monotube.
Débit au radiateur : 27 % avec commande manuelle.
Plongeur en PP. Raccord radiateur: G 1/2" A (ISO 228-1) M, entrée. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 35 mm. Finition: chromée. Longueur sonde: 33 cm. Kv: 1,6 m³/h.
SCIP code
b378f66c-a7ae-4d8d-9ea2-49a2667eb046
|
|||
| 456500 | G 3/4" A (ISO 228-1) M entrée |
23 p. 1,5 sortie |
1,6 m³/h |
|
Dessins 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte de présentation
Robinet thermostatisable prévu pour têtes thermostatiques, électrothermiques, électroniques. Pour installations monotube.
Débit au radiateur : 27 % avec commande manuelle.
Plongeur en PP. Raccord radiateur: G 3/4" A (ISO 228-1) M, entrée. Raccord tuyauterie: 23 p. 1,5, sortie, raccord. Pression maximum d'exercice: 10 bar. Plage de température du fluide: 5–100 °C. Entraxe principal: 35 mm. Finition: chromée. Longueur sonde: 33 cm. Kv: 1,6 m³/h.
SCIP code
078bd552-af74-4678-a252-20a641e0fdeb
|
|||
