Série 642

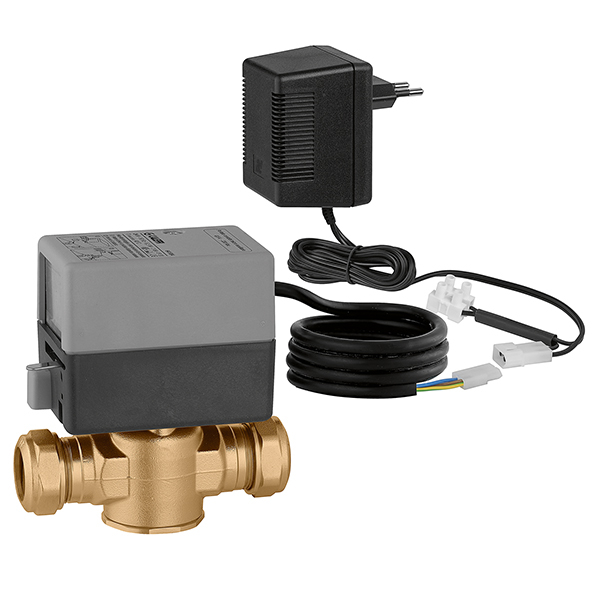

Vanne de zone motorisée, à deux voies.

Vanne de zone motorisée, à deux voies.
Télécharger en haute résolution

Description du produit

Vanne de zone motorisée, à deux voies.
Avec transformateur.

Caractéristiques techniques

Micro-interrupteur auxiliaire: 1
Composants électriques: Oui
Temps de manoeuvre: 70–75 s (temps d'ouverture), 5–7 s (temps de fermeture)
Longueur câble alimentation: 0,95 m
Indice de protection: IP 20
Consommation électrique: 7 VA
Alimentation électrique: 24 V AC
Plage de température ambiante: 0–40 °C
Plage de température du fluide: 0–90 °C
Pression maxi d'exercice: 16 bar

Certifications

CE

Schémas et spécifications

Code article Raccord Kv Actions
642622 Ø 22
4,5 m³/h
Modèles 3D
Texte d’appel d’offres
CALEFFI, 642622. Vanne de zone motorisée, à deux voies. Avec micro-interrupteur auxiliaire Avec transformateur. Raccord: Ø 22. Pression maxi d'exercice: 16 bar. Plage de température du fluide: 0–90 °C. Plage de température ambiante: 0–40 °C. Alimentation électrique: 24 V AC. Consommation électrique: 7 VA. Indice de protection: IP 20. Longueur câble alimentation: 0,95 m. Kv: 4,5 m³/h. Temps de manoeuvre: 70–75 s (temps d'ouverture), 5–7 s (temps de fermeture).
SCIP code
a58c8366-852f-4844-913b-034a3c9afcae
