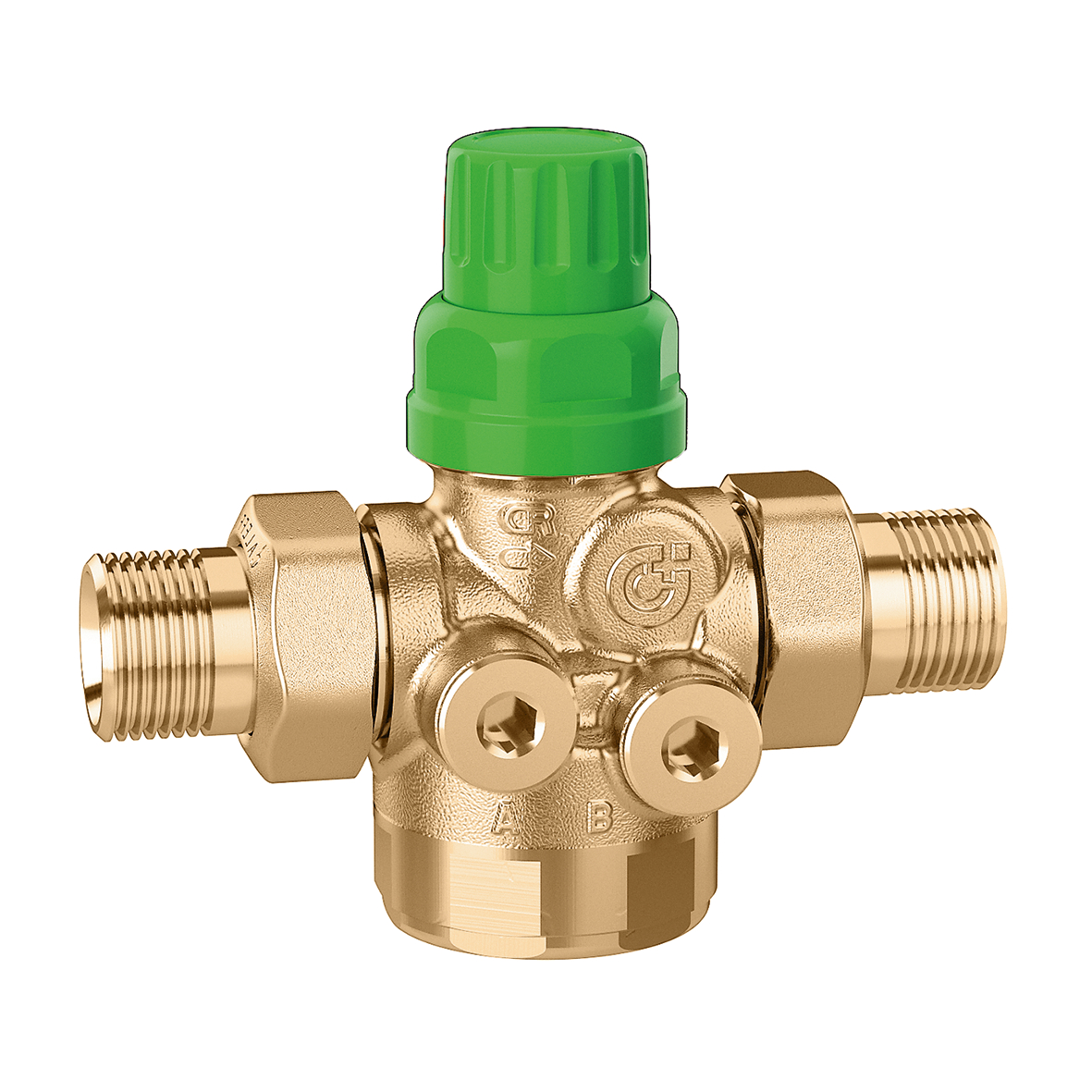

FLOWMATIC®, Vanne de régulation et d'équilibrage indépendante de la pression.
Description du produit
Vanne de régulation et d'équilibrage indépendante de la pression.
Régulateur de débit en polymère avec membrane en EPDM.
Caractéristiques techniques
Matériel:
laiton anti-dézincification DR
Plage de △p:
25–400 kPa
Moyenne:
eau, solutions glycolées
Pourcentage maxi de glycol:
50 %
Plage de température du fluide:
-20–120 °C
Pression maxi d'exercice:
25 bar
Note
Compatible avec les actionneurs code 145013 et les têtes électrothermiques série 6565.
pdf
Schémas et spécifications
| Code article | Raccord | DN | Plage de débits de fonctionnement | Actions |
|---|---|---|---|---|
| 145430 H40 | R 3/8" (EN 10226-1) M raccord union |
DN 15 (corps) | 0,08–0,40 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145430 H40, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: R 3/8" (EN 10226-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 15 (corps). Plage de débits de fonctionnement: 0,08–0,40 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
0b385489-a13b-41ed-b316-4f1da92e2be3
|
||||
| 145430 H80 | R 3/8" (EN 10226-1) M raccord union |
DN 15 (corps) | 0,08–0,80 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145430 H80, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: R 3/8" (EN 10226-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 15 (corps). Plage de débits de fonctionnement: 0,08–0,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
184f9237-12b0-4779-a263-ddbfc364239c
|
||||
| 145440 H40 | G 1/2" A (ISO 228-1) M raccord union |
DN 15 (corps) | 0,08–0,40 m³/h | |
|
Plans 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145440 H40, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1/2" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 15 (corps). Plage de débits de fonctionnement: 0,08–0,40 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
c81ef51d-6cc4-4083-a7d9-51c9a239608f
|
||||
| 145440 H80 | G 1/2" A (ISO 228-1) M raccord union |
DN 15 (corps) | 0,08–0,80 m³/h | |
|
Plans 2D
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145440 H80, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1/2" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 15 (corps). Plage de débits de fonctionnement: 0,08–0,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
667c32b5-9323-492b-ae89-538be7e85259
|
||||
| 145550 H40 | G 3/4" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,08–0,40 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145550 H40, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 3/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,08–0,40 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
ec750b94-88a0-405e-b738-a94fb435dbbb
|
||||
| 145550 H80 | G 3/4" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,08–0,80 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145550 H80, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 3/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,08–0,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
52313490-8d8c-4687-b8de-9f2438be7f17
|
||||
| 145550 1H2 | G 3/4" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,12–1,20 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145550 1H2, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 3/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,12–1,20 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
9cbe6c11-a587-40c6-a2ff-d9b801f3cb45
|
||||
| 145550 1H8 | G 3/4" A (ISO 228-1) M raccord union |
DN 25 (corps) | 0,18–1,80 m³/h | |
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145550 1H8, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 3/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 25 (corps). Plage de débits de fonctionnement: 0,18–1,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
c28df0bb-9876-4e20-b5b5-cf156b6da554
|
||||
| 145560 H40 | G 1" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,08–0,40 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145560 H40, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,08–0,40 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
e1bf295a-e1e4-44bb-baa3-cb3ab415bcc9
|
||||
| 145560 H80 | G 1" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,08–0,80 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145560 H80, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,08–0,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
b3661c63-bf8e-448d-94b0-1ad669fb000a
|
||||
| 145560 1H2 | G 1" A (ISO 228-1) M raccord union |
DN 20 (corps) | 0,12–1,20 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145560 1H2, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 20 (corps). Plage de débits de fonctionnement: 0,12–1,20 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
21946dff-f1ff-4443-b569-ef336b48024f
|
||||
| 145660 1H8 | G 1" A (ISO 228-1) M raccord union |
DN 25 (corps) | 0,18–1,80 m³/h | |
|
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145660 1H8, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 25 (corps). Plage de débits de fonctionnement: 0,18–1,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
00a33c17-7661-4148-ac80-42b13f6698d1
|
||||
| 145770 1H8 | G 1 1/4" A (ISO 228-1) M raccord union |
DN 25 (corps) | 0,18–1,80 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145770 1H8, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1 1/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 25 (corps). Plage de débits de fonctionnement: 0,18–1,80 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
49801892-bede-4322-b8db-4dcd26a73aaa
|
||||
| 145770 3H0 | G 1 1/4" A (ISO 228-1) M raccord union |
DN 25 (corps) | 0,30–3,00 m³/h | |
|
Plans 2D
dwg
Partager ce fichier
Télécharger ce fichier
dxf
Partager ce fichier
Télécharger ce fichier
Modèles 3D
Texte d’appel d’offres
CALEFFI, 145770 3H0, FLOWMATIC®.
Vanne de régulation et d'équilibrage indépendante de la pression. Régulateur de débit en polymère avec membrane en EPDM. Raccord: G 1 1/4" A (ISO 228-1) M, raccord union. Pression maxi d'exercice: 25 bar. Plage de température du fluide: -20–120 °C. Pourcentage maxi de glycol: 50 %. Moyenne: eau, solutions glycolées. Plage de △p: 25–400 kPa. DN: DN 25 (corps). Plage de débits de fonctionnement: 0,30–3,00 m³/h. Matériel: laiton anti-dézincification DR.
SCIP code
b900d677-555c-48e2-9841-6eaba6b4a41e
|
||||
