Serie SATK20

Interfaz colgante electrónica para instalaciones de alta temperatura.

Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Interfaz colgante electrónica para instalaciones de alta temperatura.
Descargar en alta resolución

Descripción del producto

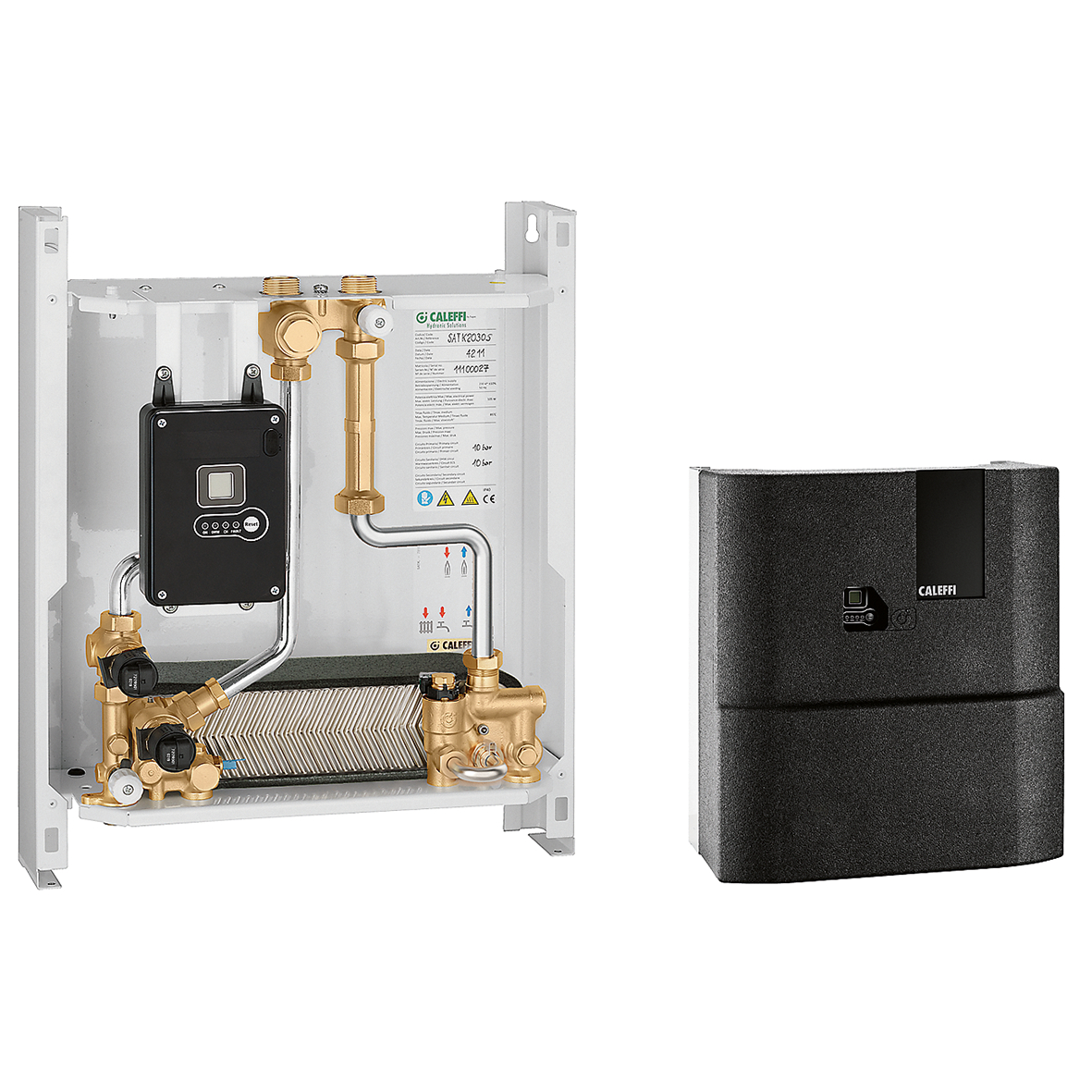

Interfaz colgante electrónica para instalaciones de alta temperatura.
Funciones electrónicas principales:- precalentamiento del intercambiador de ACS.
Dotado de:
- válvulas de regulación modulantes;
- intercambiador de calor de placas (circuito ACS);
- carcasa de PPE;
- predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K.

Datos técnicos

Microinterruptor auxiliar: NO
Batería incluida: NO
Componentes eléctricos: Sí
Aislamiento: No
Profundidad: 265 mm
Longitud: 450 mm
Altura: 550 mm
Absorción en estado estacionario: 20 W
Alimentación: 230 V AC
Rango de ajuste de temperatura (ACS): 42–60 °C
Rango de temperatura de entrada principal: 2–85 °C
△ p máx.: 0,9 bar
Presión máxima de trabajo: 10 bar

Certificaciones

CE

Planos y especificaciones

Código de artículo Potencia nominal del intercambiador de calor Máxima producción instantánea de ACS Actions
SATK20303 40 kW 18 l/min
Modelos en 3D
Texto de licitación
CALEFFI, SATK20303. Interfaz colgante electrónica para instalaciones de alta temperatura. Funciones electrónicas principales: - precalentamiento del intercambiador de ACS. Dotado de: - válvulas de regulación modulantes; - intercambiador de calor de placas (circuito ACS); - carcasa de PPE; - predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 20 W. Potencia nominal del intercambiador de calor: 40 kW. Profundidad: 265 mm. Altura: 550 mm. Longitud: 450 mm. Máxima producción instantánea de ACS: 18 l/min. △ p máx.: 0,9 bar.
SATK20305 65 kW 27 l/min
Planos en 2D
Modelos en 3D
Texto de licitación
CALEFFI, SATK20305. Interfaz colgante electrónica para instalaciones de alta temperatura. Funciones electrónicas principales: - precalentamiento del intercambiador de ACS. Dotado de: - válvulas de regulación modulantes; - intercambiador de calor de placas (circuito ACS); - carcasa de PPE; - predisposición para instalar medidores de calor CONTECA EASY series 7504K y 7507K. Presión máxima de trabajo: 10 bar. Rango de temperatura de entrada principal: 2–85 °C. Rango de ajuste de temperatura (ACS): 42–60 °C. Alimentación: 230 V AC. Absorción en estado estacionario: 20 W. Potencia nominal del intercambiador de calor: 65 kW. Profundidad: 265 mm. Altura: 550 mm. Longitud: 450 mm. Máxima producción instantánea de ACS: 27 l/min. △ p máx.: 0,9 bar.
