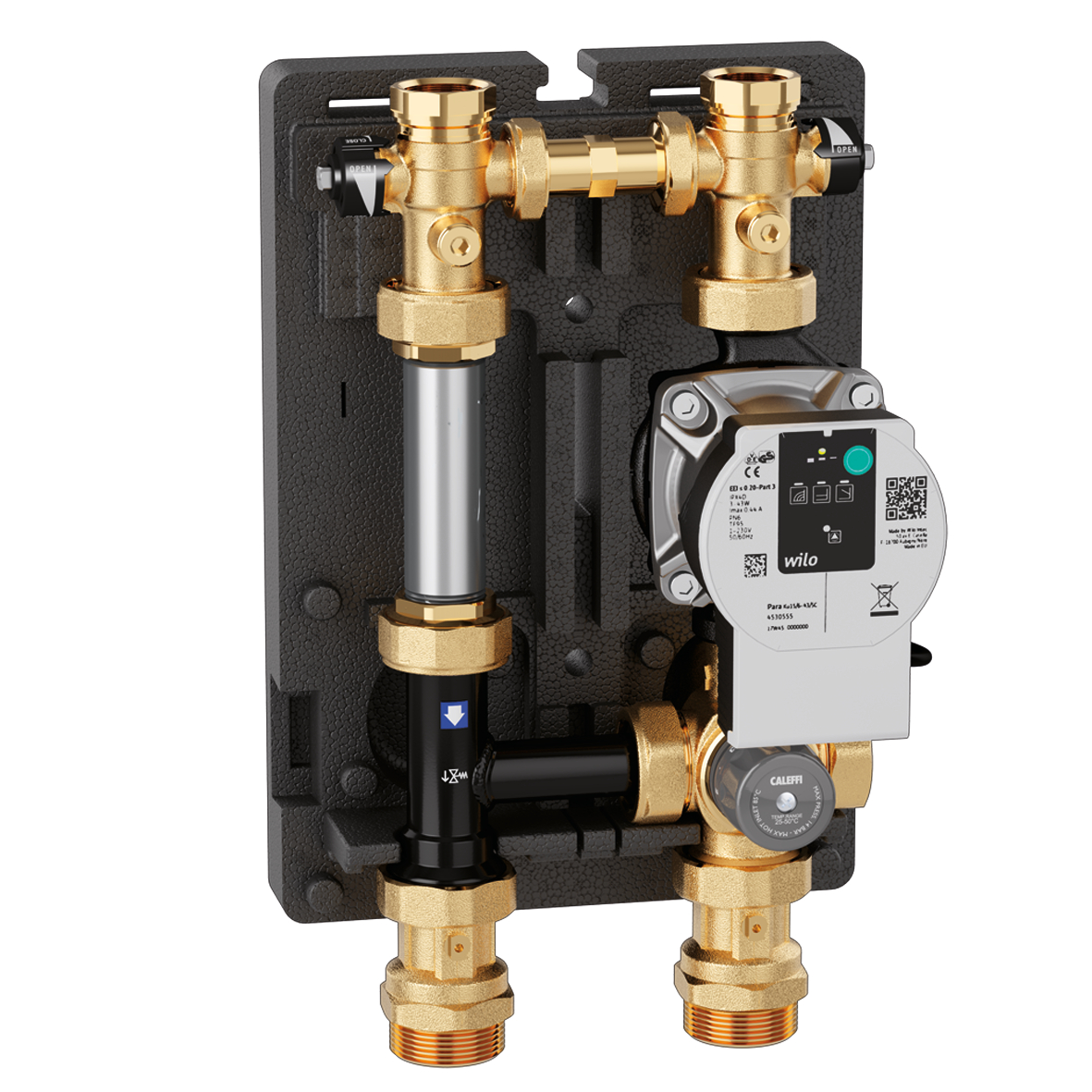

Grupo de regulación termostática DN 25, para sistemas de calefacción.
Descripción del producto
Grupo de regulación termostática DN 25, para sistemas de calefacción.
Flujo hacia arriba - ida lado derecho.
Reversibles der. - izq.Dotado de:
- bomba de alta eficiencia;
- válvula mezcladora termostática con regulación de punto fijo;
- predisposición para instalar medidores de calor CONTECA EASY códs. 750405G o 750705G.
Con aislamiento.
Datos técnicos
Presión máxima de trabajo:
10 bar
Rango de temperatura del fluido:
5–90 °C
Rango de ajuste de temperatura:
25–50 °C
Alimentación:
230 V AC
Distancia entre centros:
125 mm
Tipo de bomba:
Para 25-9
Certificaciones
Descargar
pdf
Planos y especificaciones
| Código de artículo | Conexión lado caldera | Conexión lado instalación | |
|---|---|---|---|
| 766600HE | G 1" (ISO 228-1) H entrada |
G 1 1/2" A (ISO 228-1) M salida final |
|
|
Planos en 2D
dwg
Compartir este archivo
Descargar este archivo
dxf
Compartir este archivo
Descargar este archivo
Modelos en 3D
igs
Compartir este archivo
Descargar este archivo
stp
Compartir este archivo
Descargar este archivo
Texto de licitación
Grupo de regulación termostática DN 25, para sistemas de calefacción. Con aislamiento.
Flujo hacia arriba - ida lado derecho.
Reversibles der. - izq. Dotado de:
- bomba de alta eficiencia;
- válvula mezcladora termostática con regulación de punto fijo;
- predisposición para instalar medidores de calor CONTECA EASY códs. 750405G o 750705G. Conexión lado caldera: G 1" (ISO 228-1) H, entrada. Conexión lado instalación: G 1 1/2" A (ISO 228-1) M, salida final. Presión máxima de trabajo: 10 bar. Rango de temperatura del fluido: 5–90 °C. Rango de ajuste de temperatura: 25–50 °C. Alimentación: 230 V AC. Distancia entre centros: 125 mm. Tipo de bomba: Para 25-9.
SCIP code
25a33184-ccf1-4ad4-b20a-03fe8b0f630b
|
|||
