Serie 5455

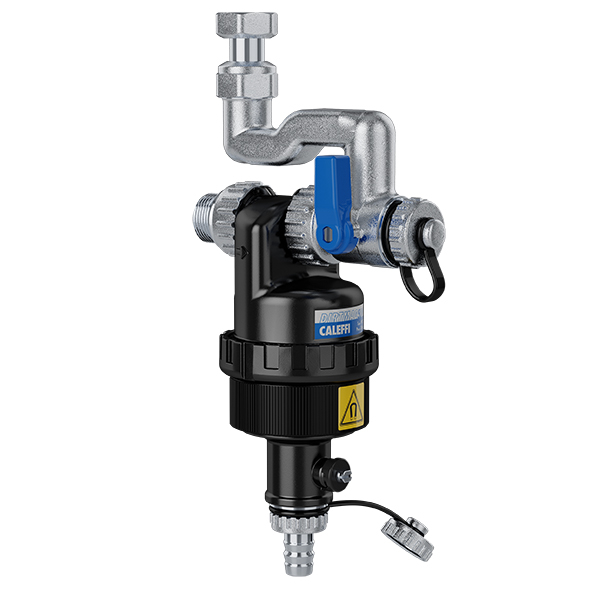

Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.

Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Hohe Auflösung herunterladen

Produktbeschreibung

Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten.
Spezifische Konfiguration für die Installation mit einem wandmontierten Brötje Heizkessel mit waagrechten Anschlüssen.

Technische Daten

Material: technopolymer
Umgebungstemperaturbereich: 0–90 °C
Maximaler Betriebsdruck: 3 bar

Zeichnungen und Spezifikationen

Artikelnummer IN Verbindung OUT-Anschluss Actions
545555 003 G 3/4" A (ISO 228-1) AG
G 3/4" (ISO 228-1) IG
2D-Zeichnungen
3D-Modelle
Ausschreibungstext
CALEFFI, 545555 003. Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten. Spezifische Konfiguration für die Installation mit einem wandmontierten Brötje Heizkessel mit waagrechten Anschlüssen. IN Verbindung: G 3/4" A (ISO 228-1) AG. OUT-Anschluss: G 3/4" (ISO 228-1) IG. Maximaler Betriebsdruck: 3 bar. Umgebungstemperaturbereich: 0–90 °C. Material: technopolymer.
SCIP code
6e742599-51f7-49c0-8e39-4b44b3028a0c
