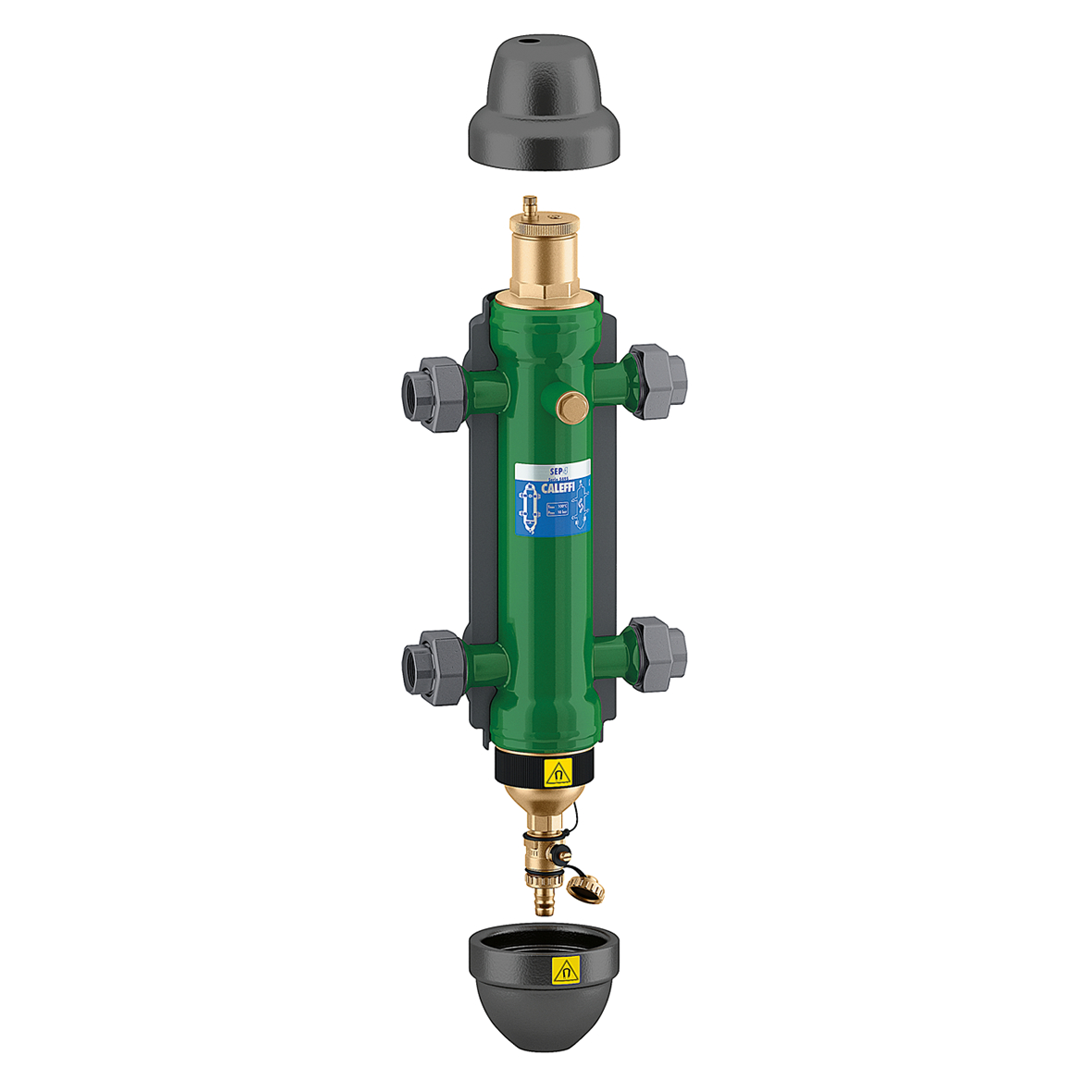

SEP4, Hydraulische Multifunktions-Weiche.
Produktbeschreibung
Hydraulische Multifunktions-Weiche.
Bestehend aus:
-Weiche;
- Entlüfter;
- Schlammabscheider;
- magnetischer Ring;
- Entleerungshahn mit Schlauchanschluss.
Mit Isolierung.
Technische Daten
Maximaler Arbeitsdruck:
10 bar
Mittlerer Temperaturbereich:
0–100 °C
Optik:
lackiert
Material:
Stahl
Zertifizierungen
pdf
Zeichnungen und Spezifikationen
| Artikelnummer | Verbindung | Maximal empfohlene Durchflussrate | |
|---|---|---|---|
| 549506 | G 1" (ISO 228-1) IG Union |
2,5 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
igs
Diese Datei freigeben
Diese Datei herunterladen
Ausschreibungstext
Hydraulische Multifunktions-Weiche. Mit Isolierung.
Bestehend aus:
-Weiche;
- Entlüfter;
- Schlammabscheider;
- magnetischer Ring;
- Entleerungshahn mit Schlauchanschluss.
verbindung: G 1" (ISO 228-1) IG, Union. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–100 °C. Optik: lackiert. Maximal empfohlene Durchflussrate: 2,5 m³/h. Material: Stahl.
|
|||
| 549507 | G 1 1/4" (ISO 228-1) IG Union |
4 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
Ausschreibungstext
Hydraulische Multifunktions-Weiche. Mit Isolierung.
Bestehend aus:
-Weiche;
- Entlüfter;
- Schlammabscheider;
- magnetischer Ring;
- Entleerungshahn mit Schlauchanschluss.
verbindung: G 1 1/4" (ISO 228-1) IG, Union. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–100 °C. Optik: lackiert. Maximal empfohlene Durchflussrate: 4 m³/h. Material: Stahl.
|
|||
| 549508 | G 1 1/2" (ISO 228-1) IG Union |
6 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
Ausschreibungstext
Hydraulische Multifunktions-Weiche. Mit Isolierung.
Bestehend aus:
-Weiche;
- Entlüfter;
- Schlammabscheider;
- magnetischer Ring;
- Entleerungshahn mit Schlauchanschluss.
verbindung: G 1 1/2" (ISO 228-1) IG, Union. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–100 °C. Optik: lackiert. Maximal empfohlene Durchflussrate: 6 m³/h. Material: Stahl.
|
|||
| 549509 | G 2" (ISO 228-1) IG Union |
8,5 m³/h | |
|
2D-Zeichnungen
dwg
Diese Datei freigeben
Diese Datei herunterladen
dxf
Diese Datei freigeben
Diese Datei herunterladen
3D-Modelle
Ausschreibungstext
Hydraulische Multifunktions-Weiche. Mit Isolierung.
Bestehend aus:
-Weiche;
- Entlüfter;
- Schlammabscheider;
- magnetischer Ring;
- Entleerungshahn mit Schlauchanschluss.
verbindung: G 2" (ISO 228-1) IG, Union. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 0–100 °C. Optik: lackiert. Maximal empfohlene Durchflussrate: 8,5 m³/h. Material: Stahl.
|
|||
