Serie 522

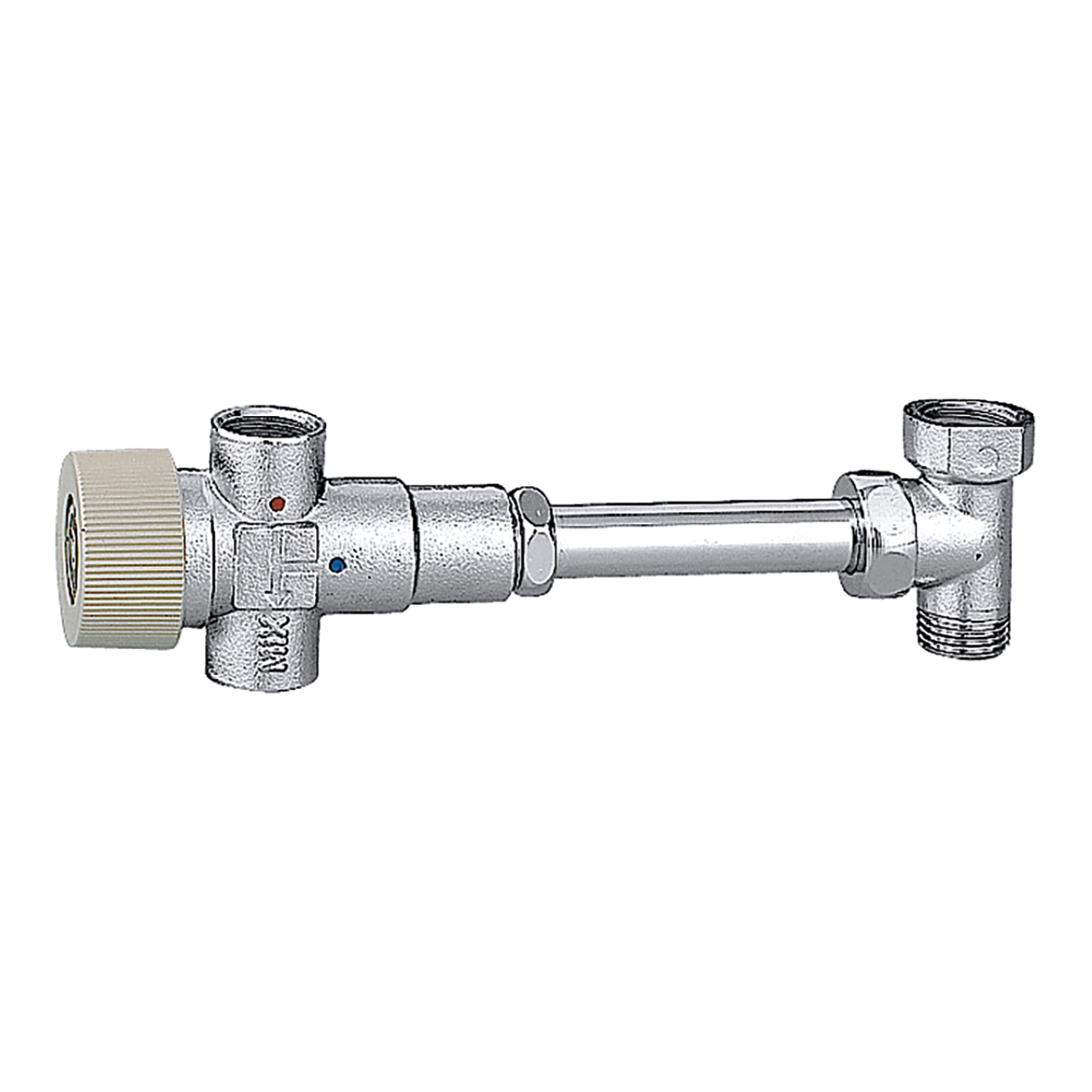

Einstellbarer Thermomischer. Für Installationen unter Warmwasserspeicher.

Gehe zu
Hohe Auflösung herunterladen

Produktbeschreibung

Einstellbarer Thermomischer. Für Installationen unter Warmwasserspeicher.

Technische Daten

Maximaler Arbeitsdruck: 10 bar
Mittlerer Temperaturbereich: 2–90 °C
Optik: verchromt
Kv: 1,30 m³/h
Material: Messing

Zertifizierungen

HY-CERT
PZH

Zeichnungen und Spezifikationen

Artikelnummer Verbindung Einstelltemperaturbereich
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Einstellbarer Thermomischer. Für Installationen unter Warmwasserspeicher. Verbindung: G 1/2" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 2–90 °C. Einstelltemperaturbereich: 30–48 °C. Optik: verchromt. Kv: 1,30 m³/h. Material: Messing.
SCIP code
03be2aca-a580-4ece-a966-50cddaf33664
2D-Zeichnungen
Herunterladen
Herunterladen
3D-Modelle
Herunterladen
Herunterladen
Ausschreibungstext
Einstellbarer Thermomischer. Für Installationen unter Warmwasserspeicher. Verbindung: G 1/2" (ISO 228-1) IG. Maximaler Arbeitsdruck: 10 bar. Mittlerer Temperaturbereich: 2–90 °C. Einstelltemperaturbereich: 40–60 °C. Optik: verchromt. Kv: 1,30 m³/h. Material: Messing.
SCIP code
d064cea3-f02a-4c44-a2a3-746d0770f83c
