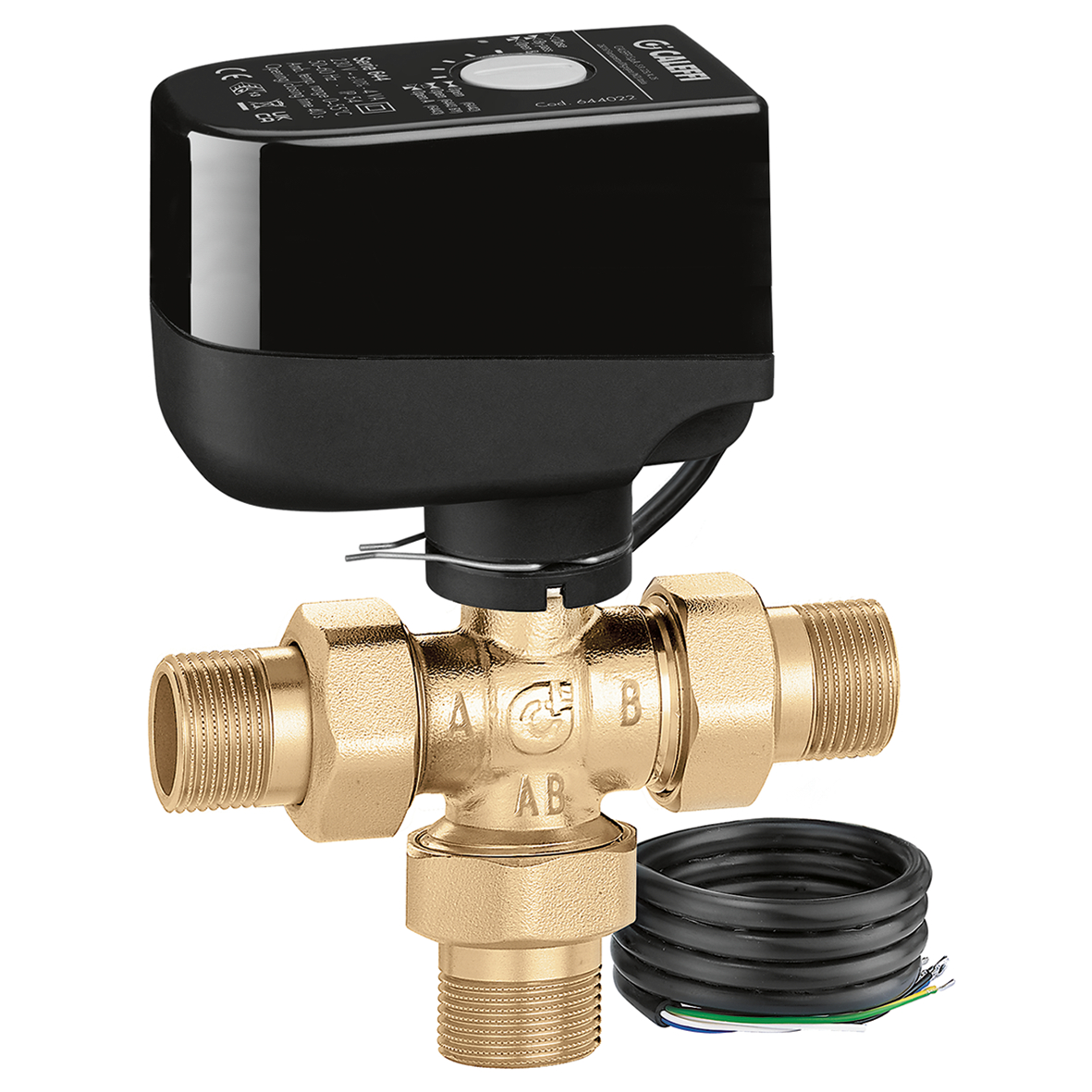

Třícestný přepínací ventil se servopohonem.
Popis produktu
Třícestný přepínací ventil se servopohonem.
Vybaveno pohonem s 2-kontaktním ovládáním.
S pomocným mikrospínačem.
Technické údaje
Maximální pracovní tlak:
10 bar
Rozsah středních teplot:
-5–110 °C
Rozsah okolních teplot:
0–55 °C
Třída ochrany:
IP 54
Délka přívodního kabelu:
1 m
Zatížení kontaktu pomocného mikrospínače (230 V):
0,8 A
Pracovní doba:
10 s (Otáčení o 90°)
△p max.:
10 bar
Certifikace
Stáhnout
pdf
Nákresy a specifikace
| Číslo dílu | Připojení | Elektrické napájení | Kv |
|---|---|---|---|
| 644766 | R 1" (EN 10226-1) M |
230 V AC | 9 m³/h |
|
Modely 3D
Text výběrového řízení
Třícestný přepínací ventil se servopohonem. S pomocným mikrospínačem.
Vybaveno pohonem s 2-kontaktním ovládáním. Připojení: R 1" (EN 10226-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -5–110 °C. Rozsah okolních teplot: 0–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 54. Délka přívodního kabelu: 1 m. Zatížení kontaktu pomocného mikrospínače (230 V): 0,8 A. Kv: 9 m³/h. Pracovní doba: 10 s (Otáčení o 90°).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 644746 | G 1/2" A (ISO 228-1) M |
230 V AC | 3,9 m³/h |
|
Modely 3D
Text výběrového řízení
Třícestný přepínací ventil se servopohonem. S pomocným mikrospínačem.
Vybaveno pohonem s 2-kontaktním ovládáním. Připojení: G 1/2" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -5–110 °C. Rozsah okolních teplot: 0–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 54. Délka přívodního kabelu: 1 m. Zatížení kontaktu pomocného mikrospínače (230 V): 0,8 A. Kv: 3,9 m³/h. Pracovní doba: 10 s (Otáčení o 90°).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 644756 | G 3/4" A (ISO 228-1) M |
230 V AC | 3,9 m³/h |
|
Modely 3D
Text výběrového řízení
Třícestný přepínací ventil se servopohonem. S pomocným mikrospínačem.
Vybaveno pohonem s 2-kontaktním ovládáním. Připojení: G 3/4" A (ISO 228-1) M. Maximální pracovní tlak: 10 bar. Rozsah středních teplot: -5–110 °C. Rozsah okolních teplot: 0–55 °C. Elektrické napájení: 230 V AC. Třída ochrany: IP 54. Délka přívodního kabelu: 1 m. Zatížení kontaktu pomocného mikrospínače (230 V): 0,8 A. △p max.: 10 bar. Kv: 3,9 m³/h.
SCIP code
CODICE IN FASE DI ANALISI
|
|||
bim
