балансувальний клапан із витратоміром.
Опис товару

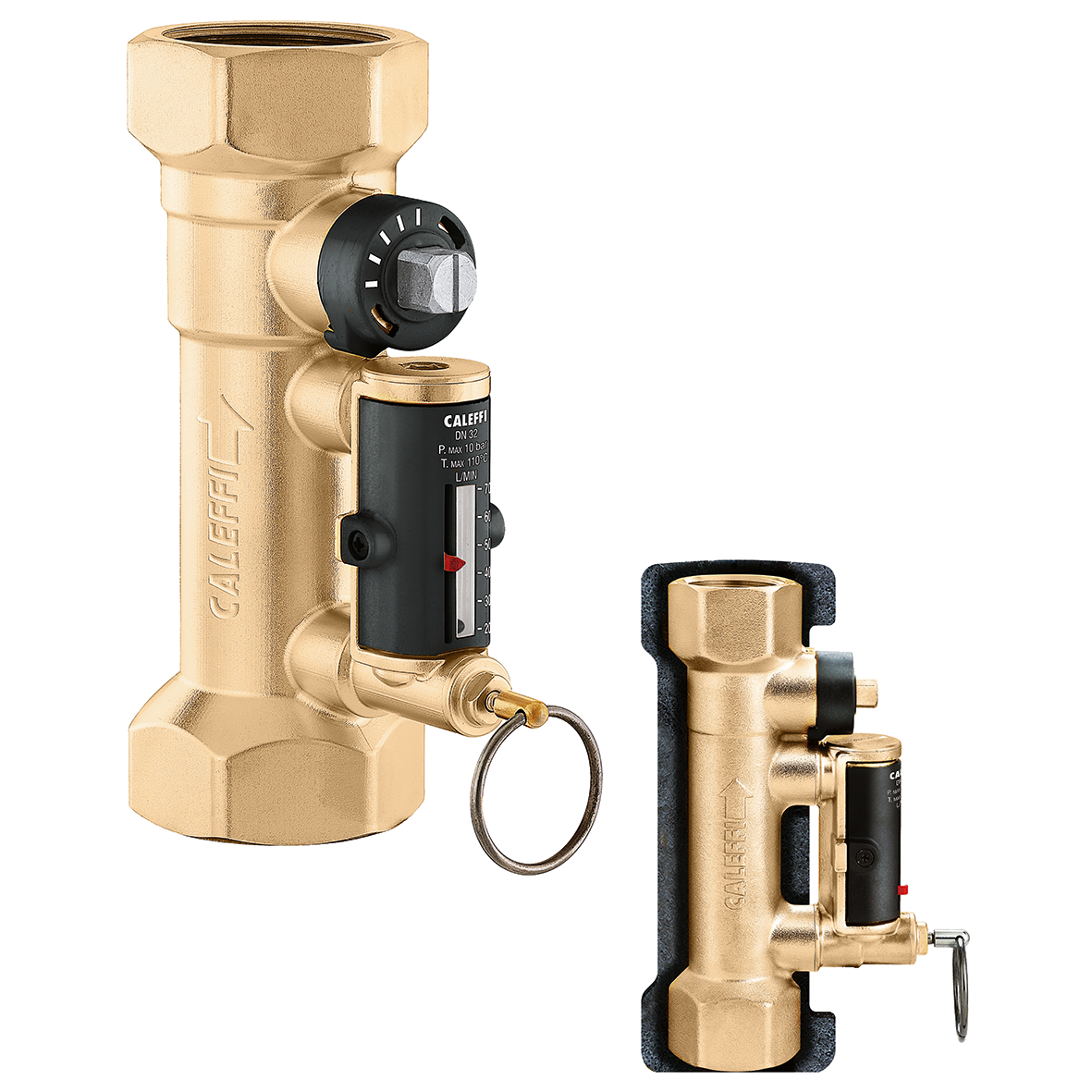

балансувальний клапан із витратоміром.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати.
З ізоляцією.
PATENT
Технічні характеристики
Матеріал:
латунь
Максимальний відсоток гліколю:
50 %
Теплоносій:
вода, водно-гліколеві розчини
Діапазон значень температури теплоносія:
-10–110 °C
Максимальний робочий тиск:
10 bar
Сертифікати
pdf
Креслення й специфікації
| Код | з’єднання | Діапазон регулювання витрати | Actions |
|---|---|---|---|
| 132402 | G 1/2" (ISO 228-1) B.З. |
2–7 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132402.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 1/2" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 2–7 l/min. Матеріал: латунь.
Код SCIP
084aca3a-593b-4f42-a9ff-0d791bbef7e7
|
|||
| 132512 | G 3/4" (ISO 228-1) B.З. |
5–13 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132512.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 3/4" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 5–13 l/min. Матеріал: латунь.
Код SCIP
b6661a9a-7538-4212-91bf-ace452b23967
|
|||
| 132522 | G 3/4" (ISO 228-1) B.З. |
7–28 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132522.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 3/4" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 7–28 l/min. Матеріал: латунь.
Код SCIP
ed6daf77-70a4-4cef-a7b1-5281c1542c8b
|
|||
| 132602 | G 1" (ISO 228-1) B.З. |
10–40 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132602.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 1" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 10–40 l/min. Матеріал: латунь.
Код SCIP
db611f90-1b25-4827-b591-0653f31e20f2
|
|||
| 132702 | G 1 1/4" (ISO 228-1) B.З. |
20–70 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132702.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 1 1/4" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 20–70 l/min. Матеріал: латунь.
Код SCIP
86b1e864-b695-4f52-b388-cb6aaab6edd0
|
|||
| 132802 | G 1 1/2" (ISO 228-1) B.З. |
30–120 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132802.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 1 1/2" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 30–120 l/min. Матеріал: латунь.
Код SCIP
e0459554-a20c-4d6d-90dd-51ff958f1e85
|
|||
| 132902 | G 2" (ISO 228-1) B.З. |
50–200 l/min | |
|
2D-креслення
Текст пропозиції
CALEFFI, 132902.
балансувальний клапан із витратоміром. З ізоляцією.
Кульовий клапан для регулювання витрати.
Витратомір із градуйованою шкалою та магнітним індикатором витрати.
Пряме зчитування значення витрати. з’єднання: G 2" (ISO 228-1) B.З.. Максимальний робочий тиск: 10 bar. Діапазон значень температури теплоносія: -10–110 °C. Максимальний відсоток гліколю: 50 %. Теплоносій: вода, водно-гліколеві розчини. Діапазон регулювання витрати: 50–200 l/min. Матеріал: латунь.
Код SCIP
29cf2cc9-b8e4-4174-b14f-4c1c24dd0f9d
|
|||
dwg
dxf
igs
stp
bim
