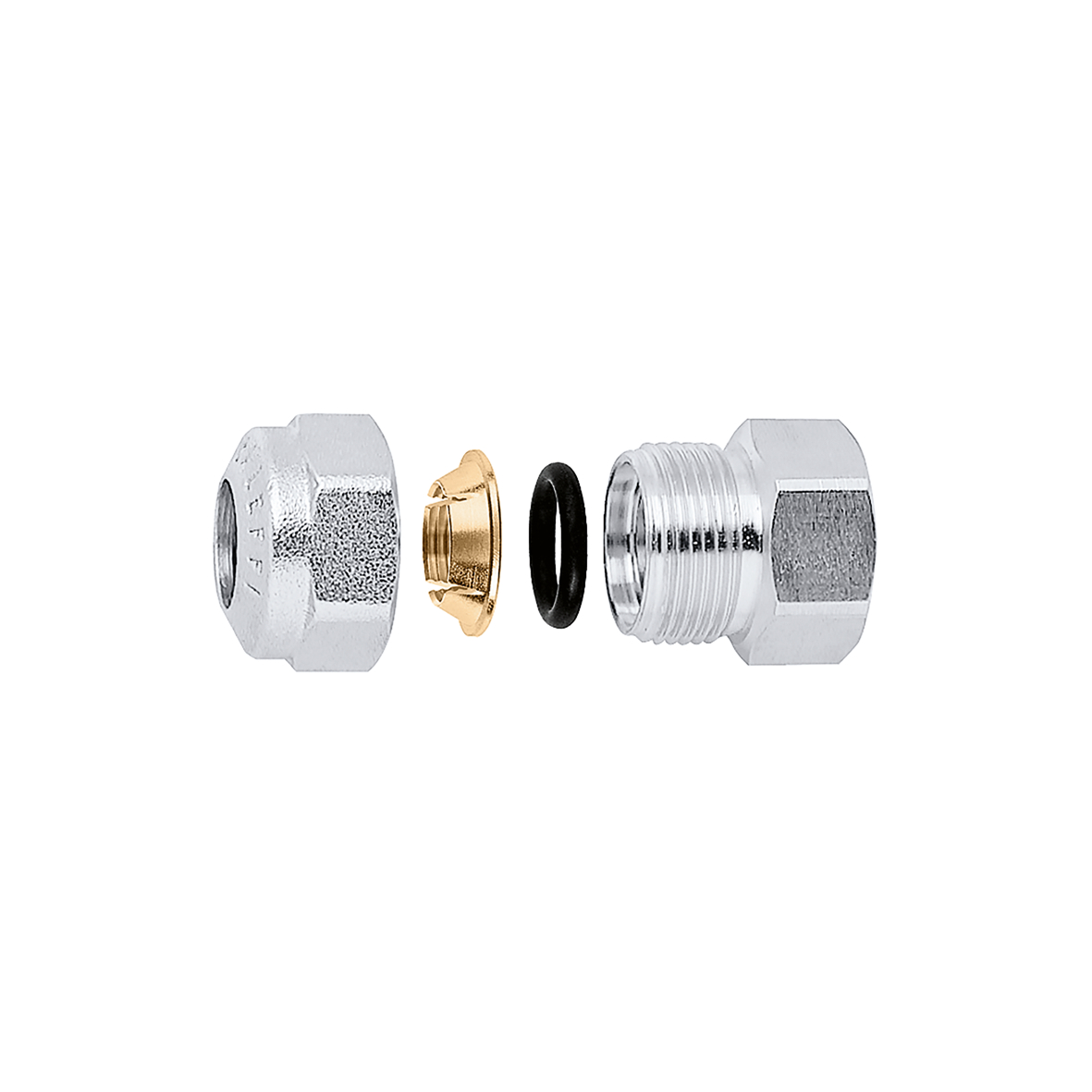

Spojnica sa Ž - priključkom.
Opis proizvoda
Spojnica sa Ž - priključkom.
Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1
.
Tehnički podaci
Maksimalni radni pritisak:
16 bar
Srednji raspon temperature:
-25–120 °C
Površina:
hrom
Note
Mehanički spojevi sa O-ring zaptivkom nisu pogodni za upotrebu sa gorivom koje se dodaje sa RME (Rape metil estar).
pdf
Crteži i specifikacije
| Broj dela | Priključak | Priključak A | |
|---|---|---|---|
| 910310 | G 3/8" (ISO 228-1) Ž |
Ø 10 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 3/8" (ISO 228-1) F. Priključak A: Ø 10. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910312 | G 3/8" (ISO 228-1) Ž |
Ø 12 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 3/8" (ISO 228-1) F. Priključak A: Ø 12. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910314 | G 3/8" (ISO 228-1) Ž |
Ø 14 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 3/8" (ISO 228-1) F. Priključak A: Ø 14. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910410 | G 1/2" (ISO 228-1) Ž |
Ø 10 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 1/2" (ISO 228-1) F. Priključak A: Ø 10. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910412 | G 1/2" (ISO 228-1) Ž |
Ø 12 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 1/2" (ISO 228-1) F. Priključak A: Ø 12. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910414 | G 1/2" (ISO 228-1) Ž |
Ø 14 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 1/2" (ISO 228-1) F. Priključak A: Ø 14. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
| 910415 | G 1/2" (ISO 228-1) Ž |
Ø 15 |
|
|
3D modeli
Tekst tendera
Spojnica sa Ž - priključkom. Za cevi od mekog i tvrdog bakra, mesinga, gvožđa i nerđajućeg čelika.
Prema standardu 1254-4.
Za hidrauličke i sanitarne sisteme: crna O-Ring zaptivka je u skladu sa standardom EN 681.1. Priključak: G 1/2" (ISO 228-1) F. Priključak A: Ø 15. Maksimalni radni pritisak: 16 bar. Srednji raspon temperature: -25–120 °C. Površina: hrom.
SCIP code
fbe06aa5-b16f-44f8-a3a3-863638c23303
|
|||
