Sabirnik.
Opis proizvoda

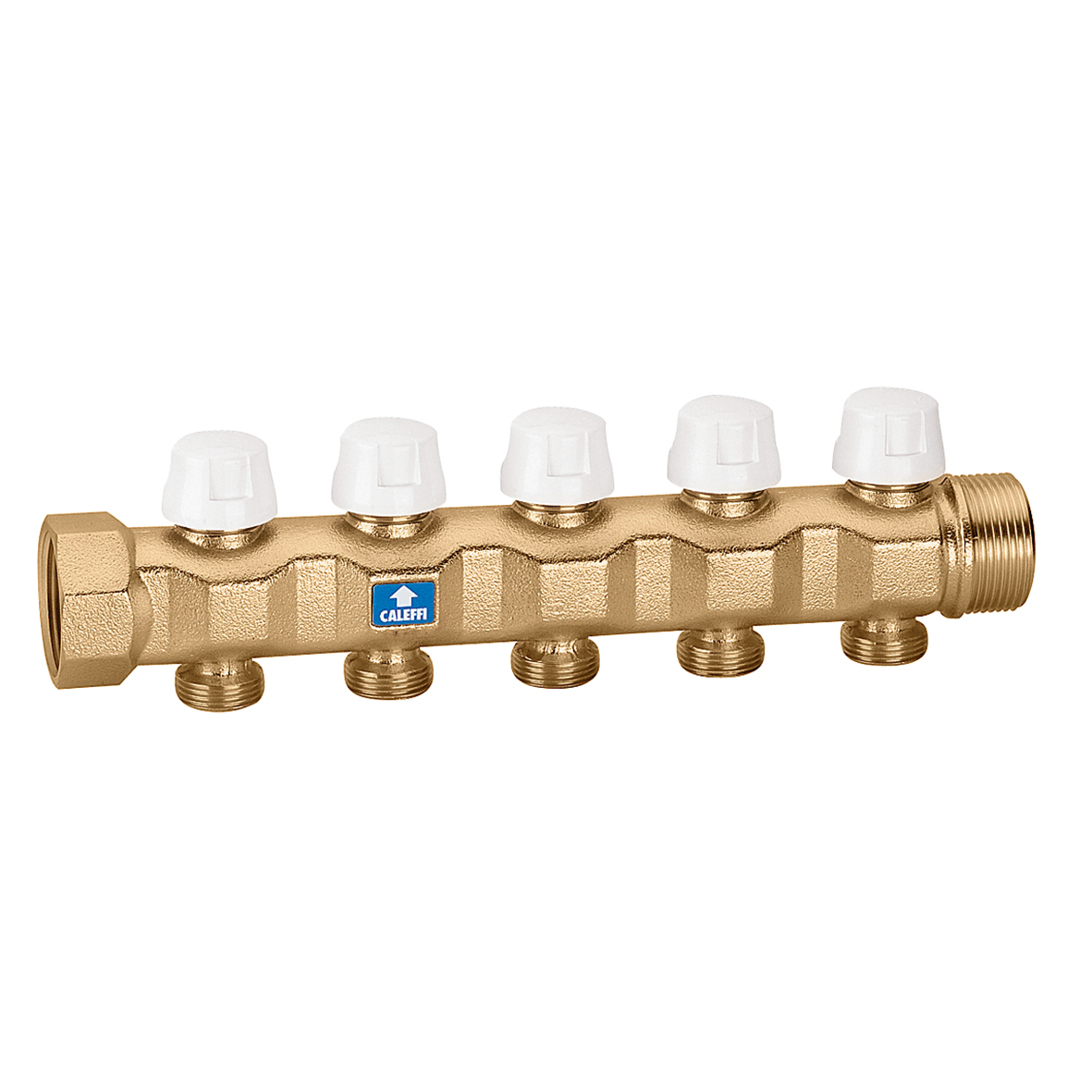

Sabirnik.
Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator.
Tehnički podaci
Maksimalni radni pritisak:
10 bar
Srednji raspon temperature:
5–100 °C
Međuosno rastojanje izlaza:
50 mm
pdf
Crteži i specifikacije
| Broj dela | Priključak 1 | Priključak 2 | Odvodni priključak |
|---|---|---|---|
| 663030 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 3 odvoda |
|
Upotreba
6637C5, 6637C5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 3 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
3f5f0819-4ee4-461c-ab2b-3975364557d9
|
|||
| 663040 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 4 odvoda |
|
Upotreba
6637D5, 6637I5, 6637D5 IS, 6637I5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 4 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
d14d4715-c369-4488-90b4-1fbca800b2da
|
|||
| 663050 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 5 odvoda |
|
Upotreba
6637E5, 6637I5, 6637L5, 6637M5, 6637N5, 6637O5, 6637E5 IS, 6637I5 IS, 6637L5 IS, 6637M5 IS, 6637N5 IS, 6637O5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 5 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
7b5c6a21-eaab-40d5-90cc-7af6f8522fe4
|
|||
| 663060 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 6 odvoda |
|
Upotreba
6637F5, 6637M5, 6637F5 IS, 6637M5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 6 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
571697d9-b6b9-495c-b851-b5f653e30e9e
|
|||
| 663070 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 7 odvoda |
|
Upotreba
6637G5, 6637N5, 6637G5 IS, 6637N5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 7 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
bea6b8ae-fe9d-4f0c-816a-c7134cb61cdc
|
|||
| 663080 | G 1 1/4" (ISO 228-1) Ž |
G 1 1/4" A (ISO 228-1) M |
G 3/4" A (ISO 228-1) M 8 odvoda |
|
Upotreba
6637H5, 6637O5, 6637H5 IS, 6637O5 IS
|
|||
|
3D modeli
Tekst tendera
Sabirnik. Opremljen zaustavnim ventilima, opremljen za termo-električni aktuator. Priključak 1: G 1 1/4" (ISO 228-1) Ž. Priključak 2: G 1 1/4" A (ISO 228-1) M. Odvodni priključak: G 3/4" A (ISO 228-1) M, 8 odvoda, Priključak za spojnice Caleffi. Maksimalni radni pritisak: 10 bar. Srednji raspon temperature: 5–100 °C. Međuosno rastojanje izlaza: 50 mm.
SCIP code
f18bf203-dfe3-47f4-bf1b-f66d7de7fca4
|
|||
