Serija 550

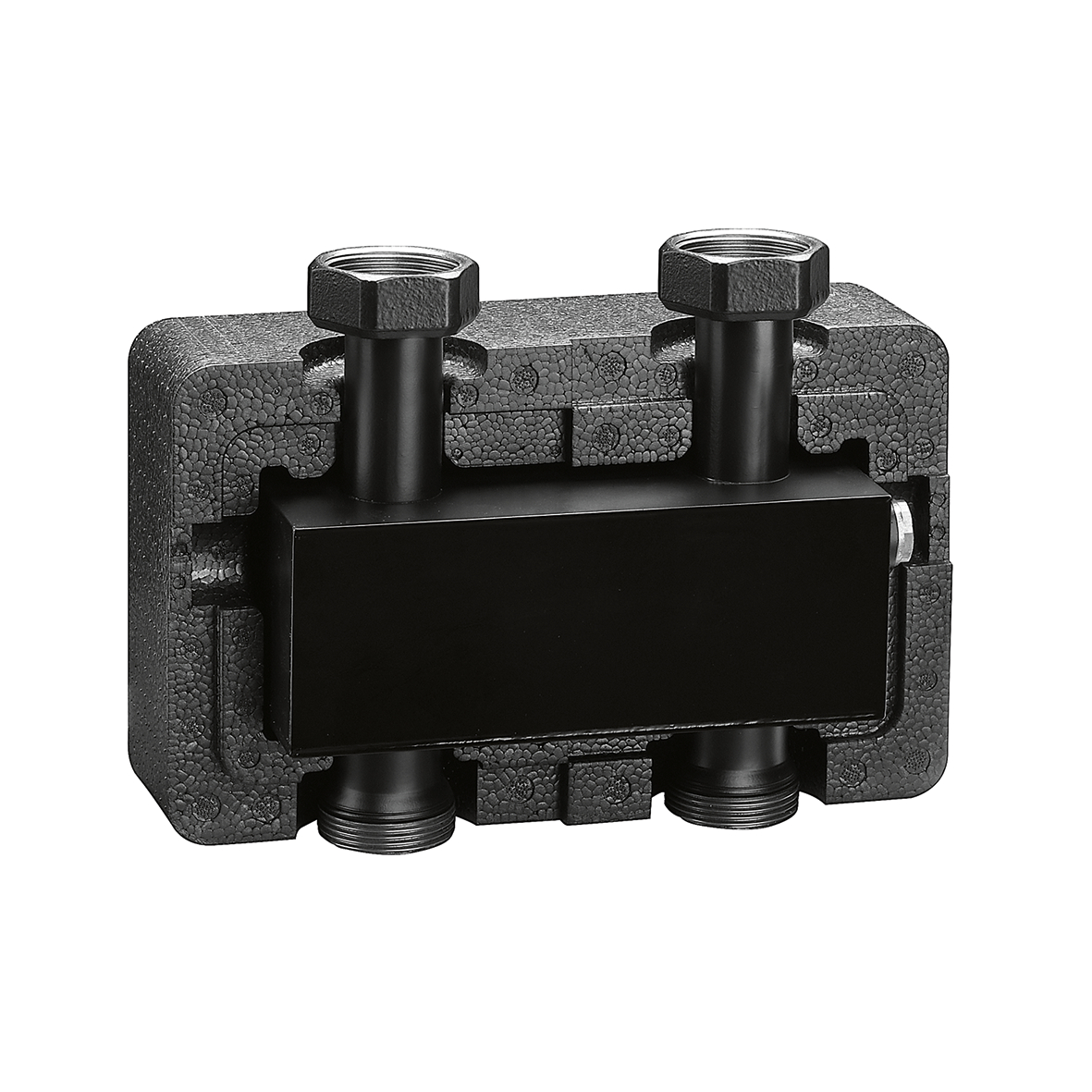

Hidraulički odvajač za sisteme grejanja i hlađenja.

Idi na
Preuzmi u visokoj rezoluciji

Opis proizvoda

Hidraulički odvajač za sisteme grejanja i hlađenja.
Za razdelnike serije 550 DN  25.
Sa izolacijom.

Tehnički podaci

Maksimalni radni pritisak: 6 bar
Srednji raspon temperature: 5–110 °C
Međuosno rastojanje glavnih priključaka: 125 mm
Maksimalni preporučeni stepen protoka: 4 m³/h
Materijal: čelik

Crteži i specifikacije

Broj dela Glavni priključak Odvodni priključak
2D crteži
Preuzimanje
Preuzimanje
3D modeli
Preuzimanje
Preuzimanje
Tekst tendera
Hidraulički odvajač za sisteme grejanja i hlađenja. Sa izolacijom. Za razdelnike serije 550 DN  25.  Glavni priključak: G 1 1/2" A (ISO 228-1) M. Odvodni priključak: G 1 1/2" (ISO 228-1) Ž, 1 odvod, holender matica. Maksimalni radni pritisak: 6 bar. Srednji raspon temperature: 5–110 °C. Međuosno rastojanje glavnih priključaka: 125 mm. Maksimalni preporučeni stepen protoka: 4 m³/h. Materijal: čelik.
