Serija SATK22

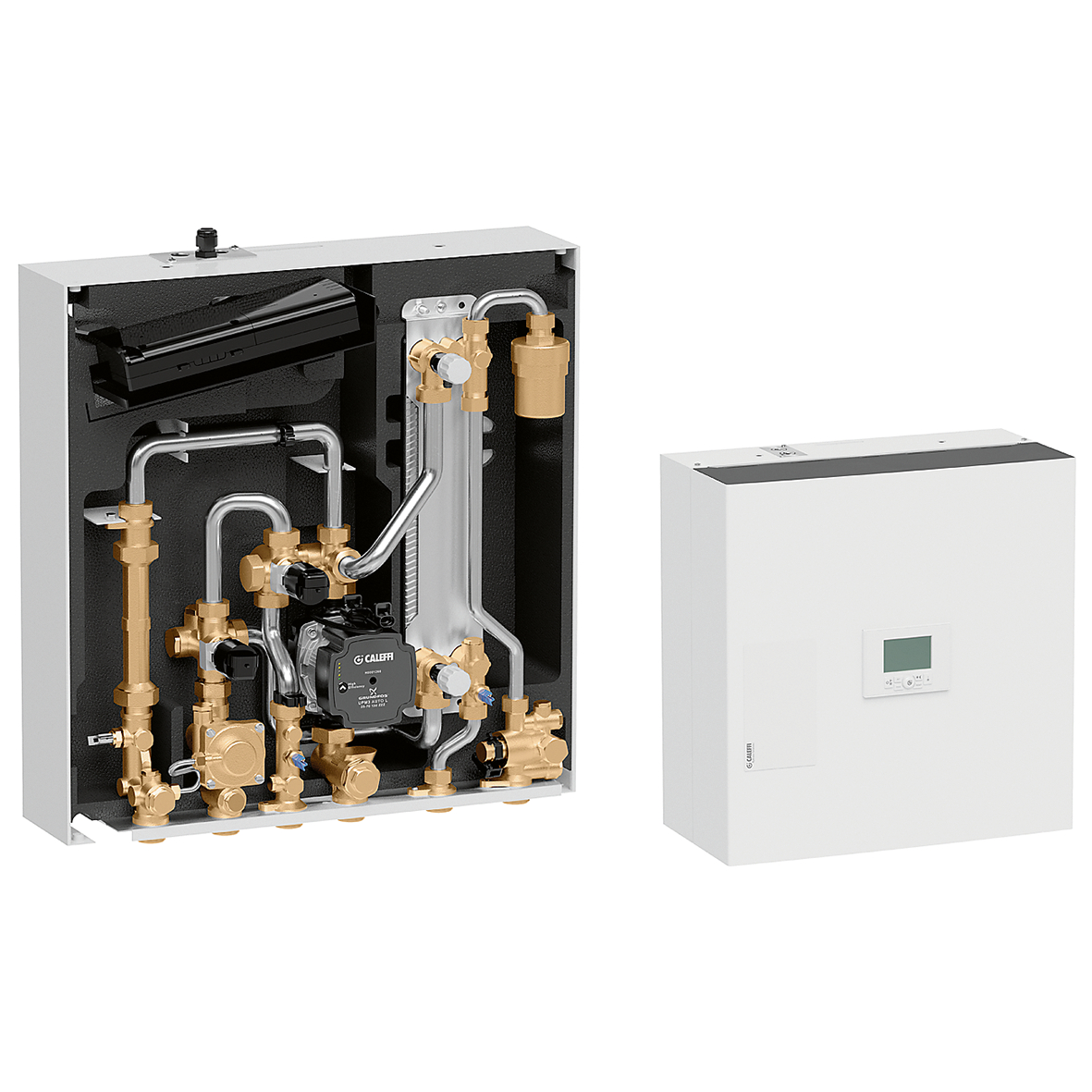

Elektronski zidni HIU za visokotemperaturni sistem grejanja sa primarnom pumpom.

Idi na
Preuzmi u visokoj rezoluciji

Opis proizvoda

Elektronski zidni HIU za visokotemperaturni sistem grejanja sa primarnom pumpom.

Sa izolacijom.

Tehnički podaci

Maksimalni radni pritisak: 10 bar
Raspon radne temperature primarnog dovoda: 85 °C, 2–90 °C
Napajanje: 230 V (AC)
Potrošnja električne energije: 80 W
Dubina: 245 mm
Visina: 500 mm
Širina: 490 mm
△p maks.: 6 bar
△p maks. – Napomene: primarni krug

Certifikati

CE
PZH

Crteži i specifikacije

Broj dela Nominalna snaga izmenjivača toplote Maksimalna trenutna proizvodnja STV
3D modeli
Tekst tendera
Elektronski zidni HIU za visokotemperaturni sistem grejanja sa primarnom pumpom. Sa izolacijom. Maksimalni radni pritisak: 10 bar. Raspon radne temperature primarnog dovoda: 85 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 80 W. Nominalna snaga izmenjivača toplote: 50 kW. Dubina: 245 mm. Visina: 500 mm. Širina: 490 mm. Maksimalna trenutna proizvodnja STV: 24 l/min. △p maks.: 6 bar (primarni krug).
3D modeli
Tekst tendera
Elektronski zidni HIU za visokotemperaturni sistem grejanja sa primarnom pumpom. Sa izolacijom. Maksimalni radni pritisak: 10 bar. Raspon radne temperature primarnog dovoda: 2–90 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 80 W. Nominalna snaga izmenjivača toplote: 60 kW. Dubina: 245 mm. Visina: 500 mm. Širina: 490 mm. Maksimalna trenutna proizvodnja STV: 24 l/min. △p maks.: 6 bar (primarni krug).
2D crteži
Preuzimanje
Preuzimanje
3D modeli
Preuzimanje
Preuzimanje
Tekst tendera
Elektronski zidni HIU za visokotemperaturni sistem grejanja sa primarnom pumpom. Sa izolacijom. Maksimalni radni pritisak: 10 bar. Raspon radne temperature primarnog dovoda: 2–90 °C. Napajanje: 230 V (AC). Potrošnja električne energije: 80 W. Nominalna snaga izmenjivača toplote: -. Dubina: 245 mm. Visina: 500 mm. Širina: 490 mm. Maksimalna trenutna proizvodnja STV: 24 l/min. △p maks.: 6 bar (primarni krug).
