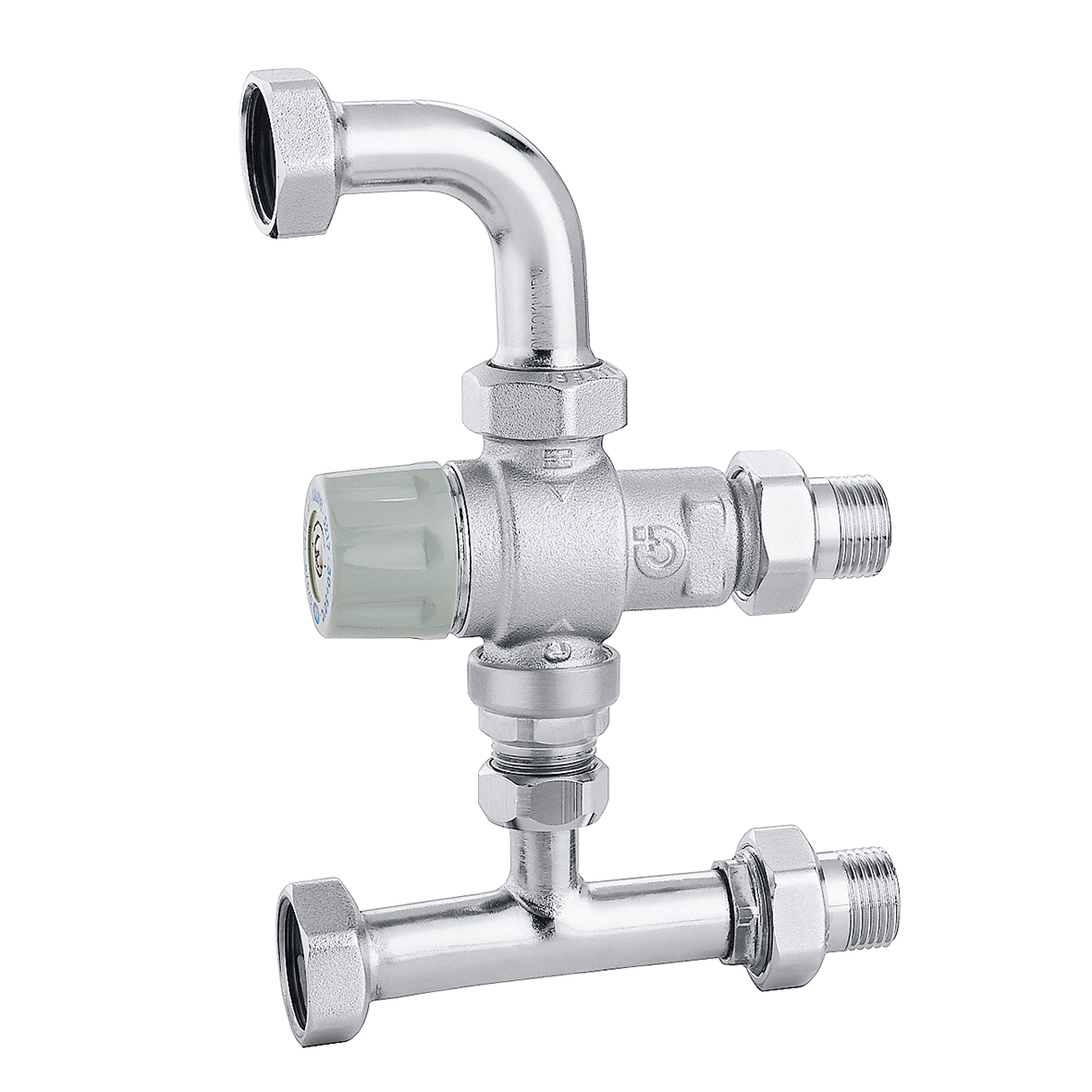

Terminal misturadora para PLURIMOD.
Descrição do Produto
Terminal misturadora para PLURIMOD.
Constituído por:- misturadora série 5217 com segurançaantiqueimadura;- tubos em cobre.
Para séries 7000 e 7001.
Dados técnicos
Pressão máxima de funcionamento:
10 bar
Campo de temperatura do fluido:
2–85 °C
Campo de regulação da temperatura:
30–50 °C
Transferir
pdf
Desenhos e especificações
| Código artigo | Ligação | Utilização | |
|---|---|---|---|
| 700055 | G 1/2" (ISO 228-1) F |
700005, 700105, 700005 003, 700105 003 | |
|
Modelos 3D
Texto de proposta
Terminal misturadora para PLURIMOD. Constituído por:
- misturadora série 5217 com segurança
antiqueimadura;
- tubos em cobre. Para séries 7000 e 7001. Ligação: G 1/2" (ISO 228-1) F. Pressão máxima de funcionamento: 10 bar. Campo de temperatura do fluido: 2–85 °C. Campo de regulação da temperatura: 30–50 °C.
SCIP code
f4263b70-9613-40a0-84c1-032c865efb18
|
|||
