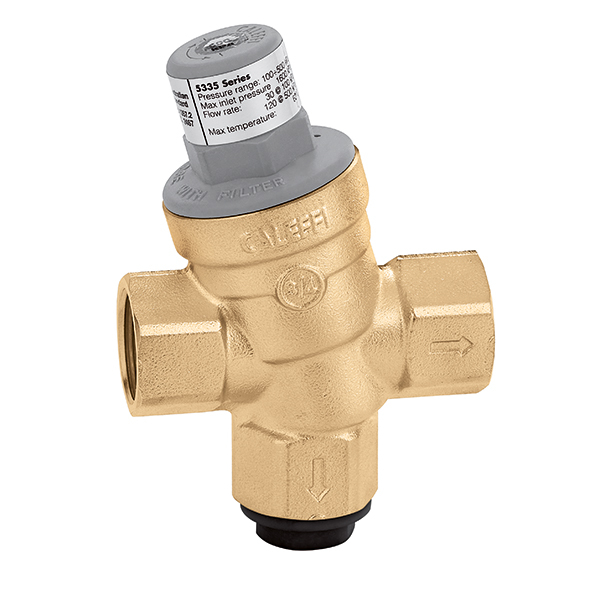

Redutora de pressão inclinada de 3 vias.
Descrição do Produto
Redutora de pressão inclinada de 3 vias.
Cartucho e filtro substituíveis.
Ligações ajustáveis, com tampa.
Dados técnicos
Pressão máxima a montante:
1600 kPa
Campo de temperatura do fluido:
2–40 °C
Campo de regulação da pressão:
1–6 bar
Material:
latão antidezincificação DR
Certificações
pdf
Desenhos e especificações
| Código artigo | Ligação | ||
|---|---|---|---|
| 533550 AUS | Rp 3/4" (EN 10226-1) F |
||
|
Desenhos 2D
dwg
Partilhar este ficheiro
Transferir este ficheiro
dxf
Partilhar este ficheiro
Transferir este ficheiro
Modelos 3D
igs
Partilhar este ficheiro
Transferir este ficheiro
stp
Partilhar este ficheiro
Transferir este ficheiro
Texto de proposta
Redutora de pressão inclinada de 3 vias. Cartucho e filtro substituíveis.
Ligações ajustáveis, com tampa. Ligação: Rp 3/4" (EN 10226-1) F. Pressão máxima a montante: 1600 kPa. Campo de temperatura do fluido: 2–40 °C. Campo de regulação da pressão: 1–6 bar. Material: latão antidezincificação DR.
SCIP code
496e20d9-4ae0-4a6f-96ac-e2ca5dd13d03
|
|||
