Série 579

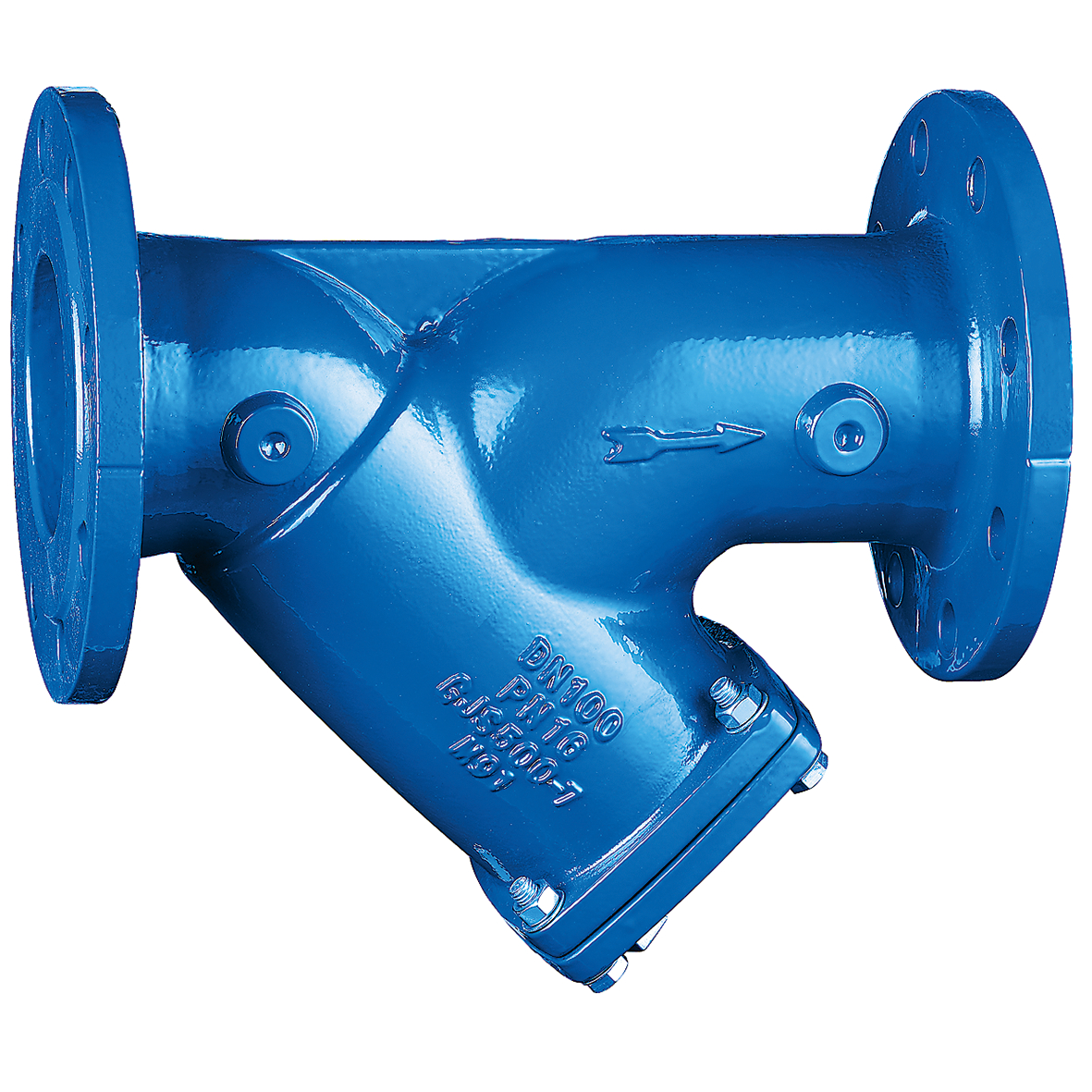

Filtro em Y.

Transferir em alta resolução

Descrição do Produto

Filtro em Y.
Malha em aço inoxidável.

Dados técnicos

Pressão máxima de funcionamento: 16 bar

Campo de temperatura do fluido: 0–60 °C

Material: ferro fundido

Note

Para desconectores série 575 e redutoras série 576.

Certificações

Transferir

Desenhos e especificações

Código artigo	Ligação	Nota	Malha de passagem filtro ⌀
579050	DN 50 (EN 1092-1) PN 16	-	1 mm
Kv 28 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579050%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579050%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579050%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579050%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 50 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1 mm. Kv: 28 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579060	DN 65 (EN 1092-1) PN 16	-	1 mm
Kv 37,2 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579060%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579060%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579060%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579060%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 65 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1 mm. Kv: 37,2 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579080	DN 80 (EN 1092-1) PN 16	-	1 mm
Kv 62,2 m³/h
Desenhos 2D pdf Transferir este ficheiro dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579080%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579080%20%28dxf%29.dxf Modelos 3D stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579080%20%28stp%29.stp igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579080%20%28igs%29.igs bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 80 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1 mm. Kv: 62,2 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579100	DN 100 (EN 1092-1) PN 16	-	1,6 mm
Kv 149 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579100%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579100%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579100%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579100%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 100 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1,6 mm. Kv: 149 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579120	DN 125 (EN 1092-1) PN 16	1,6 mm	320 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579120%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579120%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579120%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579120%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 125 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1,6 mm. Kv: 320 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579150	DN 150 (EN 1092-1) PN 16	1,6 mm	367 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579150%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579150%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579150%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579150%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 150 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1,6 mm. Kv: 367 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579200	DN 200 (EN 1092-1) PN 16	1,6 mm	652 m³/h
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579200%20%28dwg%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579200%20%28dxf%29.dxf pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579200%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579200%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 200 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 1,6 mm. Kv: 652 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
579250	DN 250 (EN 1092-1) PN 16	2 mm	844 m³/h
Desenhos 2D dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579250%20%28dxf%29.dxf dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579250%20%28dwg%29.dwg pdf Transferir este ficheiro Modelos 3D igs Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579250%20%28igs%29.igs stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/579250%20%28stp%29.stp bim Texto de proposta Filtro em Y. Malha em aço inoxidável. Ligação: DN 250 (EN 1092-1) PN 16. Pressão máxima de funcionamento: 16 bar. Campo de temperatura do fluido: 0–60 °C. Malha de passagem filtro ⌀: 2 mm. Kv: 844 m³/h. Material: ferro fundido. SCIP code CODICE IN FASE DI ANALISI
