Série 575

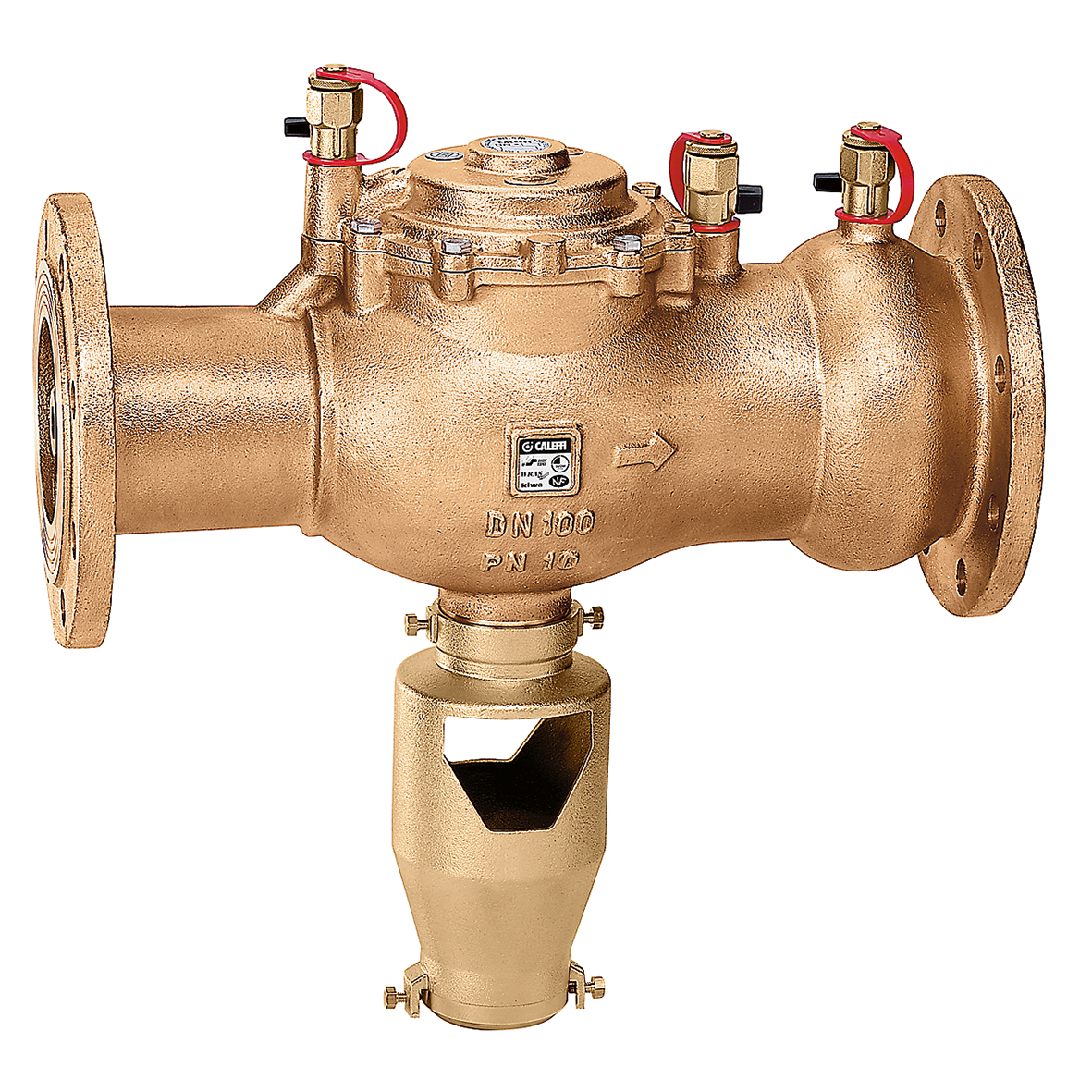

Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16.

Transferir em alta resolução

Descrição do Produto

Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16.
Certificado segundo a norma EN 12729.
Tipo BA.

Dados técnicos

Pressão diferencial de intervenção: 14 kPa

Campo de temperatura do fluido: 0–65 °C

PN (Pressão nominal): PN 10

Material: bronze

Note

É indispensável instalar a montante o filtro série 579.

Certificações

Transferir

Desenhos e especificações

Código artigo	Ligação	DN
575005	DN 50 (EN 1092-1) PN 16	DN 50 (corpo)
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575005%20%28DWG%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575005%20%28DXF%29.dxf Modelos 3D stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575005%20%28STP%29.stp bim Texto de proposta Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16. Certificado segundo a norma EN 12729. Tipo BA. ligação: DN 50 (EN 1092-1) PN 16. Pressão diferencial de intervenção: 14 kPa. Campo de temperatura do fluido: 0–65 °C. PN (Pressão nominal): PN 10. DN: DN 50 (corpo). Material: bronze.
575006	DN 65 (EN 1092-1) PN 16	DN 65 (corpo)
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575006%20%28DWG%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575006%20%28DXF%29.dxf Modelos 3D stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575006%20%28STP%29.stp bim Texto de proposta Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16. Certificado segundo a norma EN 12729. Tipo BA. ligação: DN 65 (EN 1092-1) PN 16. Pressão diferencial de intervenção: 14 kPa. Campo de temperatura do fluido: 0–65 °C. PN (Pressão nominal): PN 10. DN: DN 65 (corpo). Material: bronze.
575008	DN 80 (EN 1092-1) PN 16	DN 80 (corpo)
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575008%20%28DWG%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575008%20%28DXF%29.dxf Modelos 3D stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575008%20%28STP%29.stp bim Texto de proposta Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16. Certificado segundo a norma EN 12729. Tipo BA. ligação: DN 80 (EN 1092-1) PN 16. Pressão diferencial de intervenção: 14 kPa. Campo de temperatura do fluido: 0–65 °C. PN (Pressão nominal): PN 10. DN: DN 80 (corpo). Material: bronze.
575010	DN 100 (EN 1092-1) PN 16	DN 100 (corpo)
Desenhos 2D dwg Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575010%20%28DWG%29.dwg dxf Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575010%20%28DXF%29.dxf Modelos 3D stp Partilhar este ficheiro Transferir este ficheiro Partilhar Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/575010%20%28STP%29.stp bim Texto de proposta Desconector de zona de pressão reduzida controlável, versão standard. Corpo em bronze. Ligações flangeadas PN 16. Certificado segundo a norma EN 12729. Tipo BA. ligação: DN 100 (EN 1092-1) PN 16. Pressão diferencial de intervenção: 14 kPa. Campo de temperatura do fluido: 0–65 °C. PN (Pressão nominal): PN 10. DN: DN 100 (corpo). Material: bronze.
