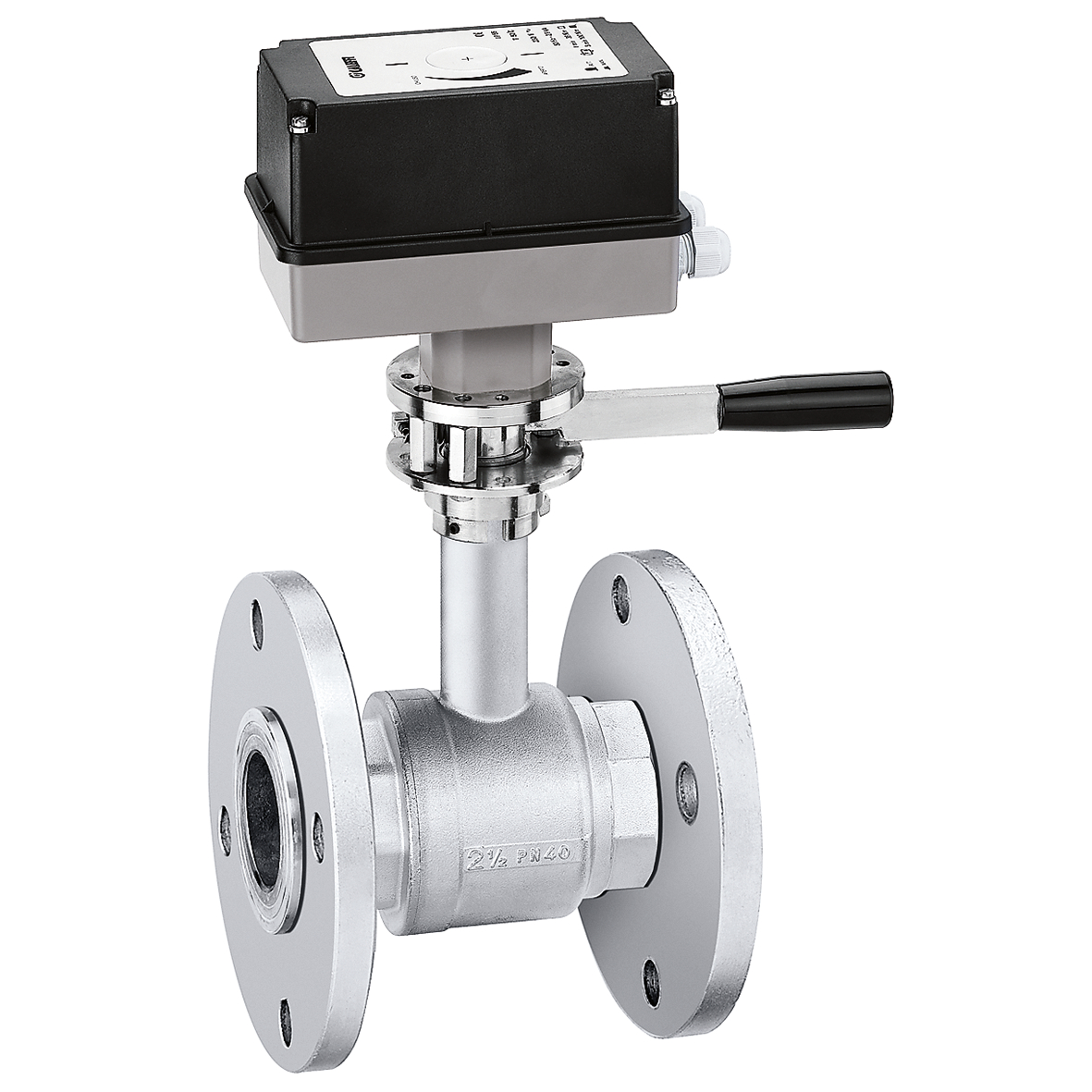

Válvula esférica de duas vias motorizada com abertura manual.
Descrição do produto
Válvula esférica de duas vias motorizada com abertura manual.
Com microinterruptor auxiliar.
Dados técnicos
Range temperatura do meio:
-10–95 °C
Range temperatura do meio - Nota:
senza ghiaccio
Range temperatura ambiente:
-10–55 °C
Potência consumida:
10,5 VA
Grau de proteção:
IP 65
Corrente contato do microswitch auxiliar (250 V):
16 (6) A
△p máx.:
6 bar
Tempo de operação:
150 s
Certificações
Baixar
pdf
Desenhos e especificações
| Código artigo | Conexão | Pressão máxima de operação | Alimentação |
|---|---|---|---|
| 637212 | DN 65 (EN 1092-1) PN 16 |
40 bar | 230 V AC |
|
Kv
170 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 65 (EN 1092-1) PN 16. Pressão máxima de operação: 40 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 230 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 170 m³/h. Tempo de operação: 150 s (Rotação 90º).
|
|||
| 637312 | DN 80 (EN 1092-1) PN 16 |
25 bar | 230 V AC |
|
Kv
253 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 80 (EN 1092-1) PN 16. Pressão máxima de operação: 25 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 230 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 253 m³/h. Tempo de operação: 150 s (Rotação 90º).
|
|||
| 637412 | DN 100 (EN 1092-1) PN 16 |
16 bar | 230 V AC |
|
Kv
450 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 100 (EN 1092-1) PN 16. Pressão máxima de operação: 16 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 230 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 450 m³/h. Tempo de operação: 150 s (Rotação 90º).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 637214 | DN 65 (EN 1092-1) PN 16 |
40 bar | 24 V AC |
|
Kv
170 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 65 (EN 1092-1) PN 16. Pressão máxima de operação: 40 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 24 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 170 m³/h. Tempo de operação: 150 s (Rotação 90º).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 637314 | DN 80 (EN 1092-1) PN 16 |
25 bar | 24 V AC |
|
Kv
253 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 80 (EN 1092-1) PN 16. Pressão máxima de operação: 25 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 24 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 253 m³/h. Tempo de operação: 150 s (Rotação 90º).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
| 637414 | DN 100 (EN 1092-1) PN 16 |
16 bar | 24 V AC |
|
Kv
450 m³/h
|
|||
|
Modelos 3D
Texto para caderno de encargos
Válvula esférica de duas vias motorizada com abertura manual. Com microinterruptor auxiliar.
Conexão: DN 100 (EN 1092-1) PN 16. Pressão máxima de operação: 16 bar. Range temperatura do meio: -10–95 °C. Range temperatura ambiente: -10–55 °C. Alimentação: 24 V AC. Potência consumida: 10,5 VA. Grau de proteção: IP 65. Corrente contato do microswitch auxiliar (250 V): 16 (6) A. △p máx.: 6 bar. Kv: 450 m³/h. Tempo de operação: 150 s (Rotação 90º).
SCIP code
CODICE IN FASE DI ANALISI
|
|||
