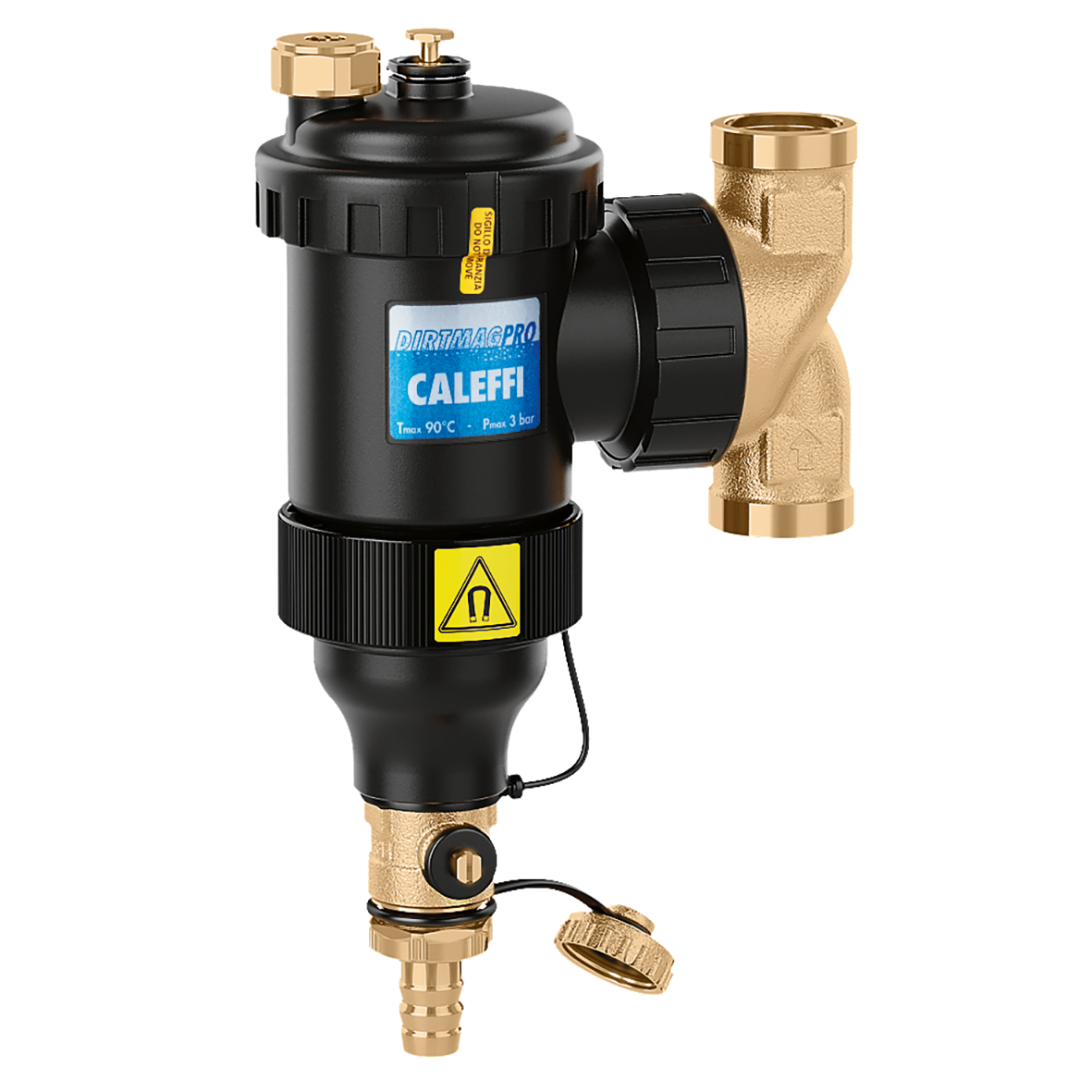

DIRTMAGPRO®, Vuilafscheider met dubbele magneet voor hoge debieten.
Productbeschrijving
Vuilafscheider met dubbele magneet voor hoge debieten.
Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar.
Technische gegevens
Maximale bedrijfsdruk:
3 bar
Gemiddelde temperatuurbereik:
0–90 °C
Materiaal:
technopolymeer
pdf
Tekeningen en specificaties
| Artikelnummer | Aansluiting | Maximaal aanbevolen debiet | |
|---|---|---|---|
| 545702 | Ø 22 |
1,6 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met dubbele magneet voor hoge debieten. Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar. Aansluiting: Ø 22. Maximale bedrijfsdruk: 3 bar. Gemiddelde temperatuurbereik: 0–90 °C. Maximaal aanbevolen debiet: 1,6 m³/h. Materiaal: technopolymeer.
SCIP code
ab9fb739-80be-4819-b5a7-8874cc82f81d
|
|||
| 545703 | Ø 28 |
1,8 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met dubbele magneet voor hoge debieten. Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar. Aansluiting: Ø 28. Maximale bedrijfsdruk: 3 bar. Gemiddelde temperatuurbereik: 0–90 °C. Maximaal aanbevolen debiet: 1,8 m³/h. Materiaal: technopolymeer.
SCIP code
3aa2b7b1-28cb-45b8-96b1-4e9bf75ab9e5
|
|||
| 545705 | G 3/4" (ISO 228-1) F |
1,6 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met dubbele magneet voor hoge debieten. Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar. Aansluiting: G 3/4" (ISO 228-1) F. Maximale bedrijfsdruk: 3 bar. Gemiddelde temperatuurbereik: 0–90 °C. Maximaal aanbevolen debiet: 1,6 m³/h. Materiaal: technopolymeer.
SCIP code
3017016c-fa83-4f9e-a046-f80e60b5e0ce
|
|||
| 545706 | G 1" (ISO 228-1) F |
1,8 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met dubbele magneet voor hoge debieten. Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar. Aansluiting: G 1" (ISO 228-1) F. Maximale bedrijfsdruk: 3 bar. Gemiddelde temperatuurbereik: 0–90 °C. Maximaal aanbevolen debiet: 1,8 m³/h. Materiaal: technopolymeer.
SCIP code
327e76e0-23e7-412a-9dee-3fbae9fa6e6b
|
|||
| 545707 | G 1 1/4" (ISO 228-1) F |
2,6 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Vuilafscheider met dubbele magneet voor hoge debieten. Verstelbare aansluiting voor horizontale en verticale leidingen.
Aftapkraan met slangpilaar. Aansluiting: G 1 1/4" (ISO 228-1) F. Maximale bedrijfsdruk: 3 bar. Gemiddelde temperatuurbereik: 0–90 °C. Maximaal aanbevolen debiet: 2,6 m³/h. Materiaal: technopolymeer.
SCIP code
b4f76fe0-38a5-4c40-86bc-e5edb8dec727
|
|||
igs
stp
bim
