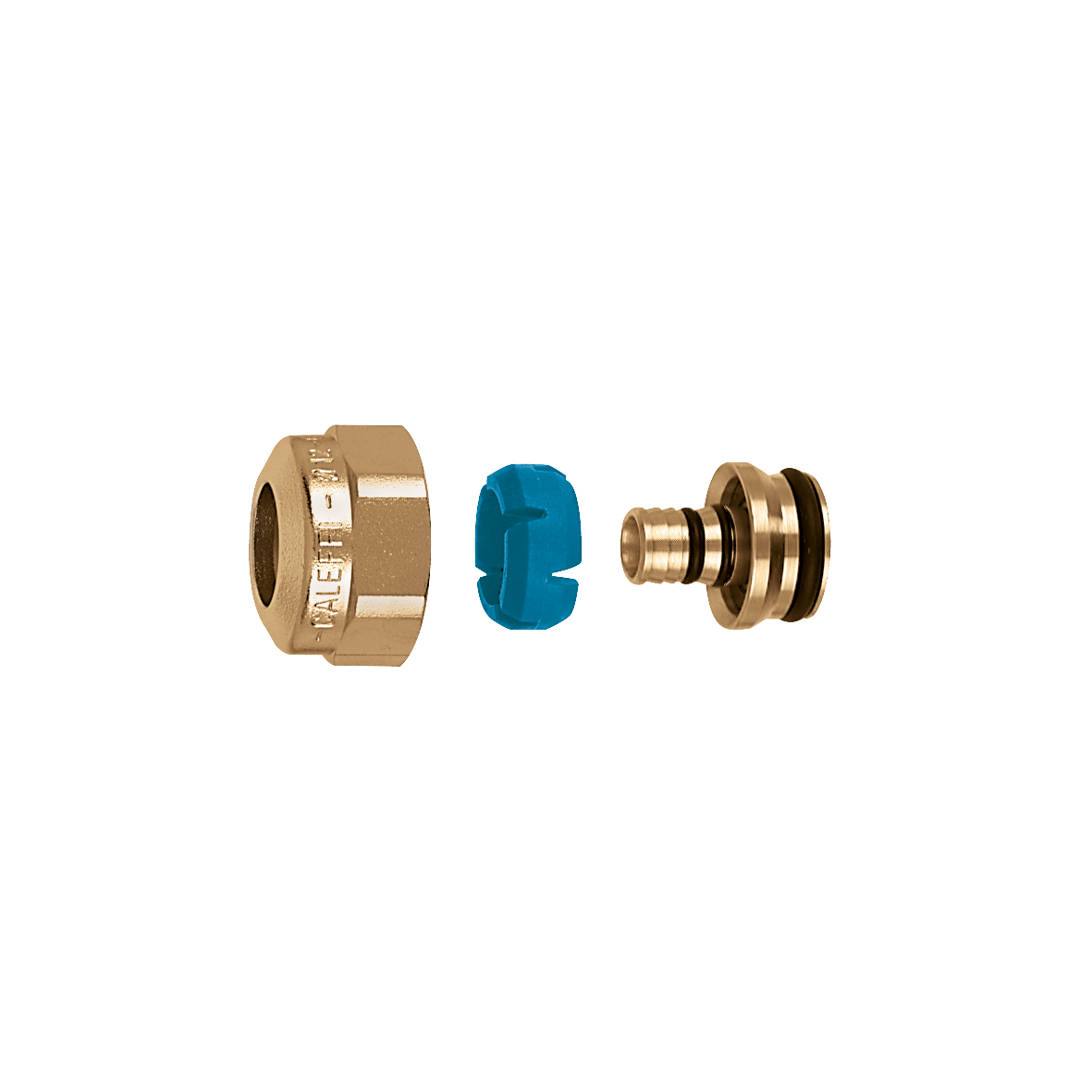

DARCAL, Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig).
Productbeschrijving
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig).
Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C).
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Downloaden
Tekeningen en specificaties
Onderdeel nummer | Aansluiting | Aansluiting A | |
---|---|---|---|
680000 | 23 p. 1,5 |
Øinwendig 7,5–8, Øuitwendig 12–14 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 7,5–8, Øuitwendig 12–14. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680001 | 23 p. 1,5 |
Øinwendig 9,5–10, Øuitwendig 12–14 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 9,5–10, Øuitwendig 12–14. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680002 | 23 p. 1,5 |
Øinwendig 9–9,5, Øuitwendig 14–16 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 9–9,5, Øuitwendig 14–16. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680006 | 23 p. 1,5 |
Øinwendig 9,5–10, Øuitwendig 14–16 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 9,5–10, Øuitwendig 14–16. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680015 | 23 p. 1,5 |
Øinwendig 10,5–11, Øuitwendig 14–16 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 10,5–11, Øuitwendig 14–16. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680017 | 23 p. 1,5 |
Øinwendig 10,5–11, Øuitwendig 16–18 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 10,5–11, Øuitwendig 16–18. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680024 | 23 p. 1,5 |
Øinwendig 11,5–12, Øuitwendig 14–16 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 11,5–12, Øuitwendig 14–16. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680026 | 23 p. 1,5 |
Øinwendig 11,5–12, Øuitwendig 16–18 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 11,5–12, Øuitwendig 16–18. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680035 | 23 p. 1,5 |
Øinwendig 12,5–13, Øuitwendig 16–18 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 12,5–13, Øuitwendig 16–18. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
|||
680044 | 23 p. 1,5 |
Øinwendig 13,5–14, Øuitwendig 16–18 |
|
3D-modellen
Aanbestedingstekst
Koppeling met zelfaanpassende diameter voor kunststofbuis (enkel- en meerlagig). Temperatuurbereik: 5–80 °C (PE-X), 5-75 °C (meerlagig voor: 95 °C). Aansluiting: 23 p. 1,5, Aansluiting voor Caleffi fittingen. Aansluiting A: Øinwendig 13,5–14, Øuitwendig 16–18. Maximale bedrijfsdruk: 10 bar.
SCIP code
78b5c466-aeaa-4176-bcfa-2eeec6104eb5
|
