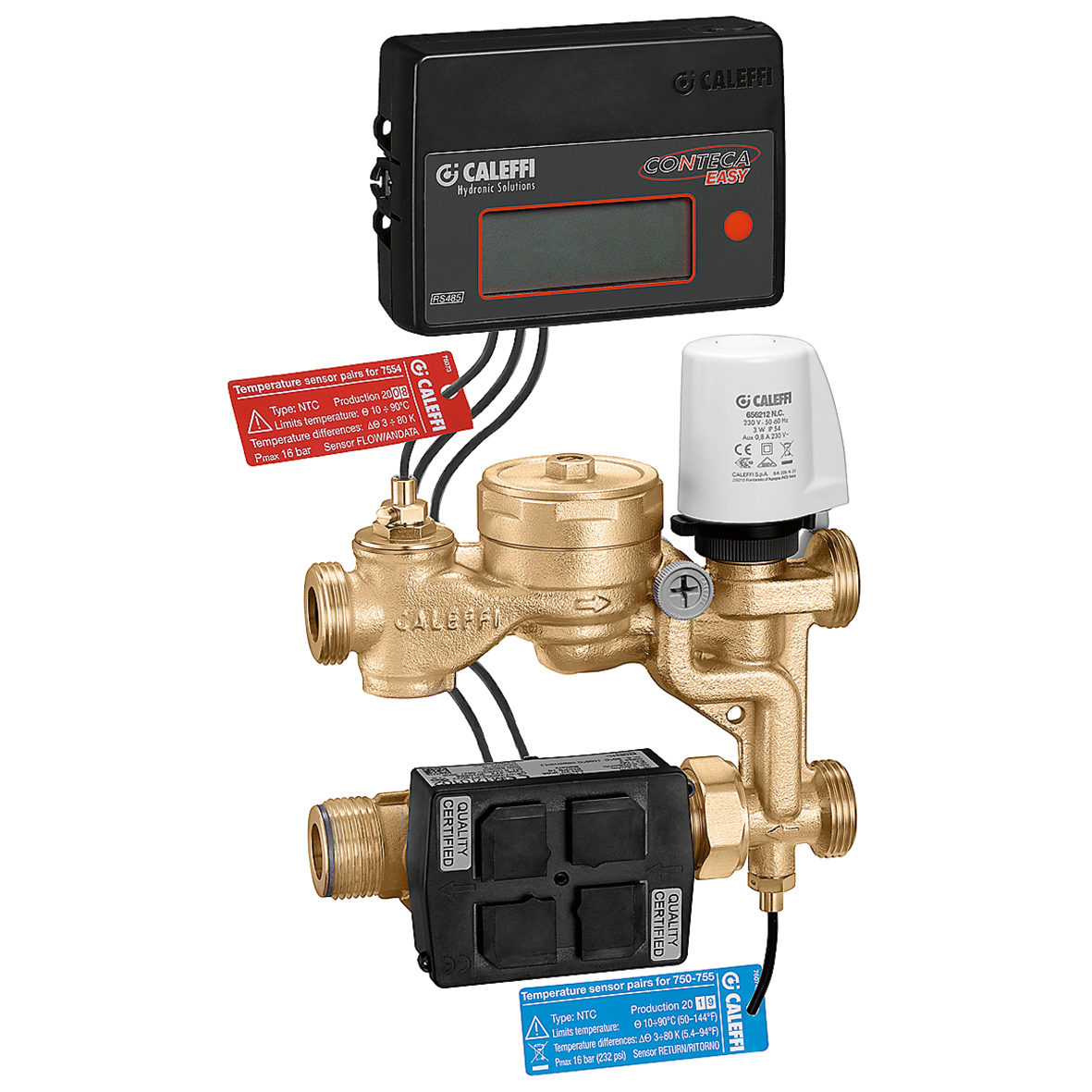

PLURIMOD® EASY ULTRA, Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Productbeschrijving
Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
- monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
- energiemeter CONTECA® EASY met volumetrische ultrasone sectie 3/4”;
- drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
- dompelbuizen voor energiemeter;
- aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
- omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Technische gegevens
Gemiddelde temperatuurbereik:
3–90 °C
Nominale druk:
PN 10
Note
Voor serie 700205, 700205 003, 700205 002.
Certificeringen
Downloaden
pdf
Tekeningen en specificaties
| Artikelnummer | Differentiële druk vaste instelling | Elektrische voeding | Maximaal aanbevolen debiet |
|---|---|---|---|
| 700213 007 | 20 kPa | 230 V AC | 900 l/h |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische ultrasone sectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 230 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 900 l/h.
SCIP code
4e72f223-8436-47cf-87ad-8490d4cf5be9
|
|||
| 700214 007 | 20 kPa | 24 V AC | 900 l/h |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische ultrasone sectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 24 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 900 l/h.
SCIP code
c2be6ae6-9ae5-444f-9b3e-5a021eda56f0
|
|||
| 700215 007 | 20 kPa | 230 V AC | 1400 l/h |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische ultrasone sectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 230 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 1400 l/h.
SCIP code
dbb90e87-a9af-4ea0-bc62-b180aae369b1
|
|||
| 700216 007 | 20 kPa | 24 V AC | 1400 l/h |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Hydraulische module met twee-weg zoneventiel en vaste △p voor verwarmings- en koelinstallaties.
Voorzien van:
monoblok met twee-weg zoneventiel met ON/OFF aansturingsfunctie voor serie 6562;
energiemeter CONTECA® EASY met volumetrische ultrasone sectie 3/4”;
drukverschilregelaar met controle aan gebruikerszijde met vaste △p;
dompelbuizen voor energiemeter;
aansluitstuk aanvoeler met filter (cartridge in roestvrij staal);
omkeerbare monoblok, normale ingang linkerzijde. Ingang rechterzijde mogelijk.
Gemiddelde temperatuurbereik: 3–90 °C. Differentiële druk vaste instelling: 20 kPa. Elektrische voeding: 24 V AC. Nominale druk: PN 10. Maximaal aanbevolen debiet: 1400 l/h.
SCIP code
1b9513b8-ab61-453c-b68e-c9bffc7007b6
|
|||
