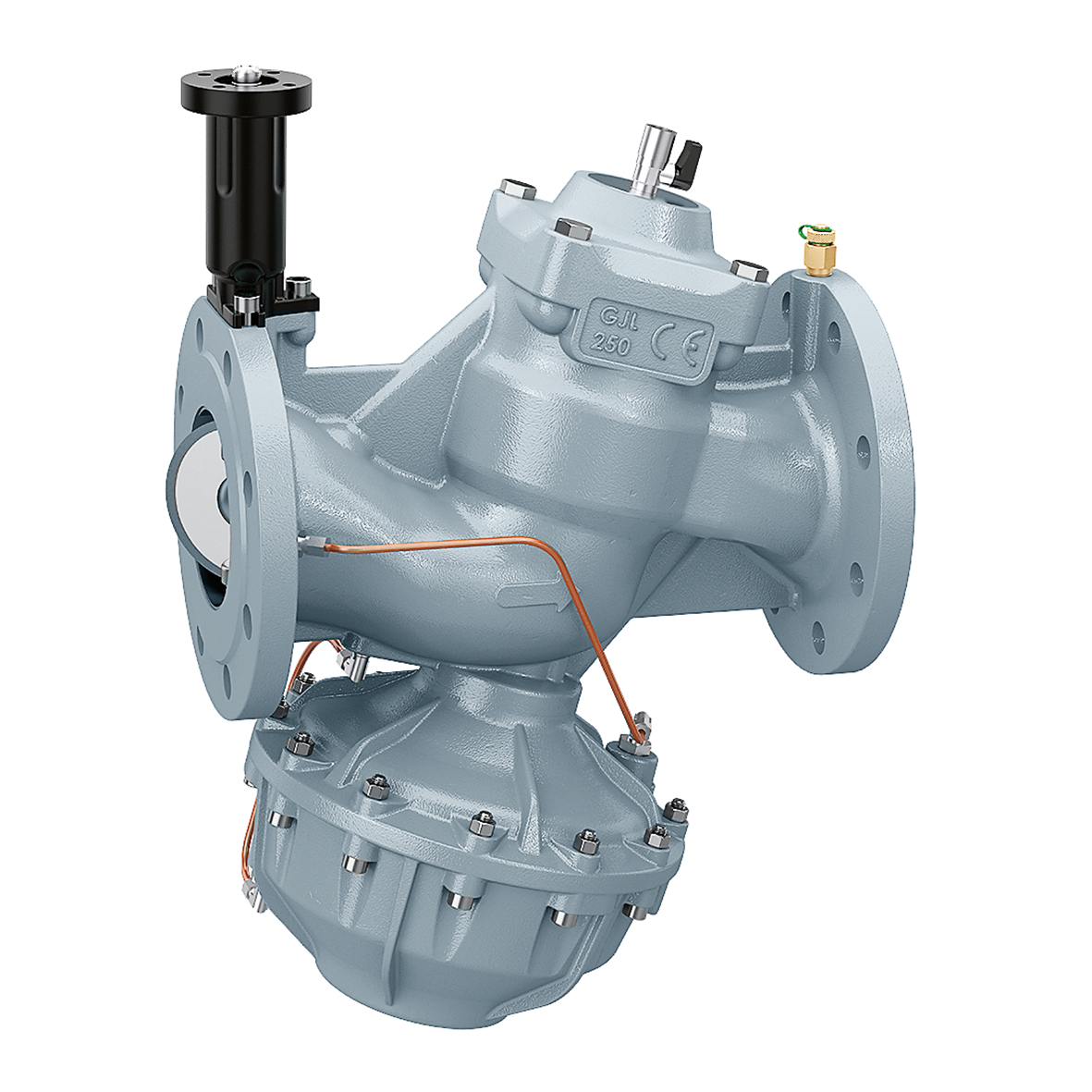

Drukgecompenseerde regelafsluiter.
Productbeschrijving
Drukgecompenseerde regelafsluiter.
Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters.
Technische gegevens
Maximale bedrijfsdruk:
16 bar
Gemiddelde temperatuurbereik:
-10–120 °C
Maximaal percentage glycol:
50 %
Medium:
glycoloplossingen, water
Bereik △p:
30–400 kPa
Materiaal:
gietijzer
pdf
Tekeningen en specificaties
| Artikelnummer | Aansluiting | Debiet werkbereik | |
|---|---|---|---|
| 146060 | DN 65 (EN 1092-1) PN 16 |
6–26 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukgecompenseerde regelafsluiter. Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters. Aansluiting: DN 65 (EN 1092-1) PN 16. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: -10–120 °C. Maximaal percentage glycol: 50 %. Medium: glycoloplossingen. Bereik △p: 30–400 kPa. Debiet werkbereik: 6–26 m³/h. Materiaal: gietijzer.
|
|||
| 146080 | DN 80 (EN 1092-1) PN 16 |
8–36 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukgecompenseerde regelafsluiter. Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters. Aansluiting: DN 80 (EN 1092-1) PN 16. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: -10–120 °C. Maximaal percentage glycol: 50 %. Medium: water. Bereik △p: 30–400 kPa. Debiet werkbereik: 8–36 m³/h. Materiaal: gietijzer.
|
|||
| 146100 | DN 100 (EN 1092-1) PN 16 |
16–82,5 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukgecompenseerde regelafsluiter. Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters. Aansluiting: DN 100 (EN 1092-1) PN 16. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: -10–120 °C. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 30–400 kPa. Debiet werkbereik: 16–82,5 m³/h. Materiaal: gietijzer.
|
|||
| 146120 | DN 125 (EN 1092-1) PN 16 |
20–125 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukgecompenseerde regelafsluiter. Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters. Aansluiting: DN 125 (EN 1092-1) PN 16. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: -10–120 °C. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 30–400 kPa. Debiet werkbereik: 20–125 m³/h. Materiaal: gietijzer.
|
|||
| 146150 | DN 150 (EN 1092-1) PN 16 |
27–160 m³/h | |
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Drukgecompenseerde regelafsluiter. Te koppelen met vlakke tegenflenzen EN 1092-1.
Voorzien van meetadapters. Aansluiting: DN 150 (EN 1092-1) PN 16. Maximale bedrijfsdruk: 16 bar. Gemiddelde temperatuurbereik: -10–120 °C. Maximaal percentage glycol: 50 %. Medium: water, glycoloplossingen. Bereik △p: 30–400 kPa. Debiet werkbereik: 27–160 m³/h. Materiaal: gietijzer.
|
|||
igs
stp
bim
