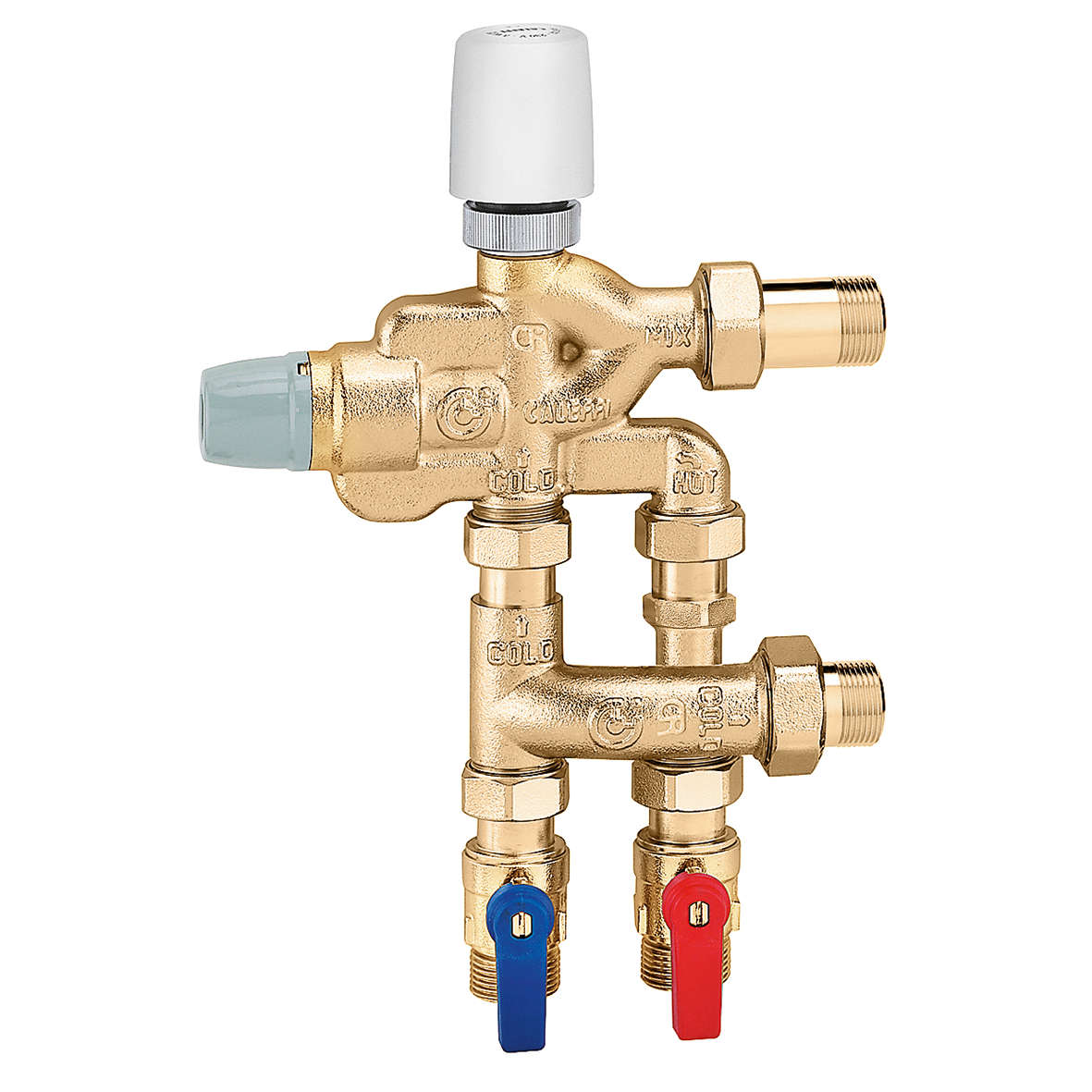

LEGIOFLOW®, Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie.
Productbeschrijving
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie.
Compleet met:
- thermostatisch mengventiel met verbrandingsbeveiliging;
- spoelklep t.b.v. thermische desinfectie; Normaal gesloten elektrothermische bediening;
- kogelafsluiters met ingebouwde filters en keerkleppen;
- kit voor aansluiting koudwaterkring.
PATENT
Technische gegevens
Maximale bedrijfsdruk:
10 bar
Gemiddelde temperatuurbereik:
5–85 °C
Temperatuurbereik aanpassing:
30–50 °C
Instelling (Temperatuur):
43 °C
Elektrische voeding:
230V AC
Stroomverbruik:
3 W
Beschermingsklasse:
IP 44
Lengte voedingskabel:
0,8 m
Materiaal:
ontzinkingsbestendig messing DR
Certificeringen
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | Notitie | Kv mengventiel |
|---|---|---|---|
| 600500 | G 3/4" A (ISO 228-1) M |
- | 1,75 m³/h |
|
Kv spoelklep
1,80 m³/h
|
|||
|
2D-tekeningen
3D-modellen
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met:
- thermostatisch mengventiel met verbrandingsbeveiliging;
- spoelklep t.b.v. thermische desinfectie; Normaal gesloten elektrothermische bediening;
- kogelafsluiters met ingebouwde filters en keerkleppen;
- kit voor aansluiting koudwaterkring.
Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–85 °C. Temperatuurbereik aanpassing: 30–50 °C. Instelling (Temperatuur): 43 °C. Elektrische voeding: 230V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Kv mengventiel: 1,75 m³/h. Kv spoelklep: 1,80 m³/h. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
d68829e0-e78f-423c-9272-df98064e2af3
|
|||
| 600501 | G 3/4" A (ISO 228-1) M |
(*) | 1,75 m³/h |
|
Kv spoelklep
1,80 m³/h
|
|||
|
2D-tekeningen
dwg
Dit bestand delen
Dit bestand downloaden
dxf
Dit bestand delen
Dit bestand downloaden
3D-modellen
Aanbestedingstekst
Compacte multifunctionele groep voor temperatuurcontrole, thermische desinfectie, voor warmwaterinstallatie. Compleet met:
- thermostatisch mengventiel met verbrandingsbeveiliging;
- spoelklep t.b.v. thermische desinfectie; Normaal gesloten elektrothermische bediening;
- kogelafsluiters met ingebouwde filters en keerkleppen;
- kit voor aansluiting koudwaterkring.
Aansluiting: G 3/4" A (ISO 228-1) M. Maximale bedrijfsdruk: 10 bar. Gemiddelde temperatuurbereik: 5–85 °C. Temperatuurbereik aanpassing: 30–50 °C. Instelling (Temperatuur): 43 °C. Elektrische voeding: 230V AC. Stroomverbruik: 3 W. Beschermingsklasse: IP 44. Lengte voedingskabel: 0,8 m. Kv mengventiel: 1,75 m³/h. Kv spoelklep: 1,80 m³/h. Materiaal: ontzinkingsbestendig messing DR.
SCIP code
5a0683d8-6e0e-4a43-8807-117733814261
|
|||
igs
stp
bim
