Assemblageset voor uit losse modules samengestelde collectoren.
Productbeschrijving
Assemblageset voor uit losse modules samengestelde collectoren.

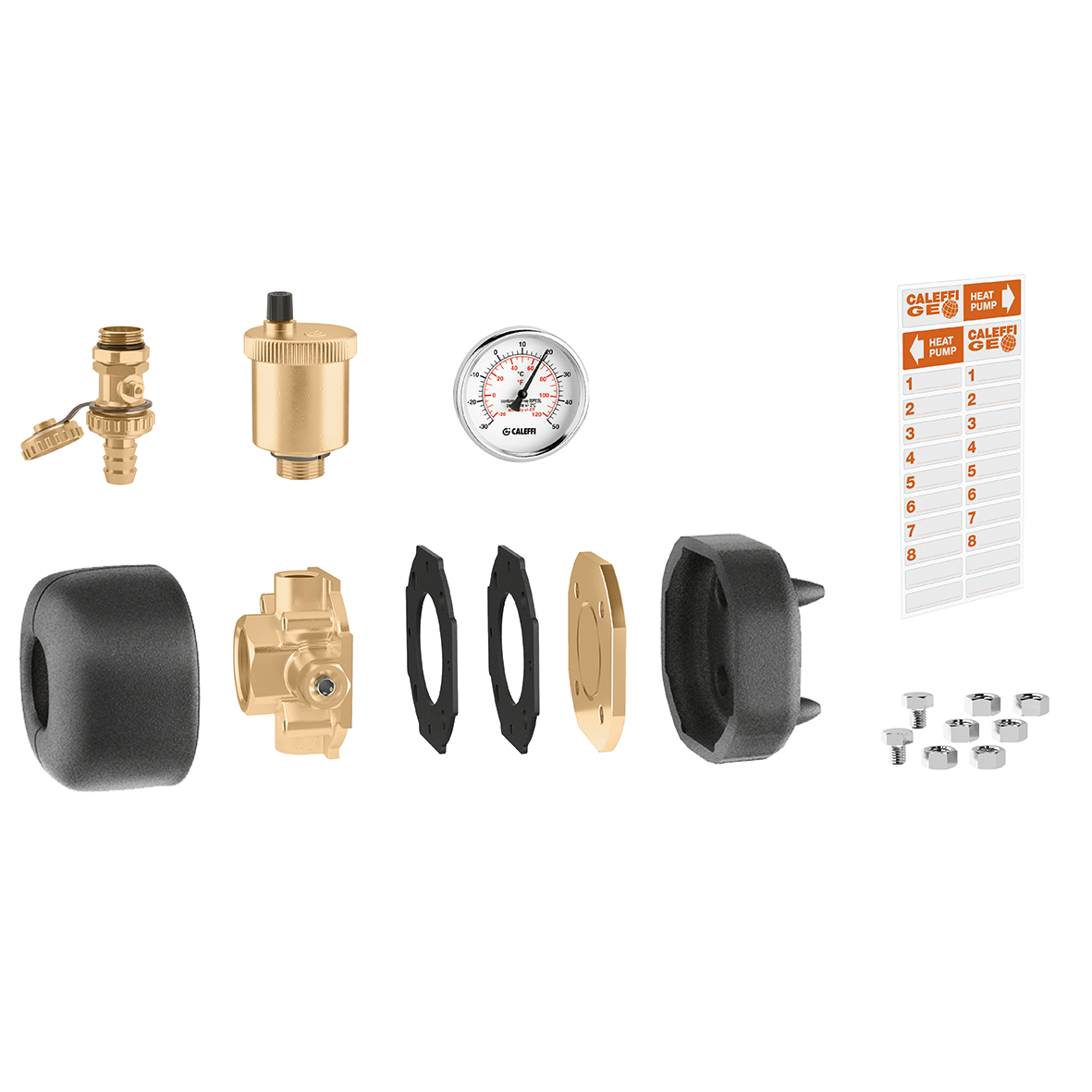

Bestaande uit:
- messing eindgroep met automatische ontluchter, vul-/aftapkraan;
- messing afdekdop;
- voorgevormde isolatieschalen;
- schroeven en bouten voor stangen en beugels;
- set etiketten bestaande uit aanduiding stroomrichting en identificatie circuits;
- thermometer met dompelhuls (-30–50 °C);
- 2 afdichtingen.
Technische gegevens
Maximale bedrijfsdruk:
6 bar
Maximale hydraulische testdruk:
10 bar
Gemiddelde temperatuurbereik:
-10–60 °C
Temperatuurbereik omgeving:
-20–60 °C
Maximaal percentage glycol:
50 %
Medium:
water
pdf
Tekeningen en specificaties
| Onderdeel nummer | Aansluiting | ||
|---|---|---|---|
| 110750 | G 1 1/4" (ISO 228-1) F ingang |
||
|
3D-modellen
Aanbestedingstekst
Assemblageset voor uit losse modules samengestelde collectoren. Bestaande uit:messing eindgroep met automatische ontluchter, vul-/aftapkraan;messing afdekdop;voorgevormde isolatieschalen;schroeven en bouten voor stangen en beugels;set etiketten bestaande uit aanduiding stroomrichting en identificatie circuits;thermometer met dompelhuls (-30–50 °C);2 afdichtingen. Aansluiting: G 1 1/4" (ISO 228-1) F, ingang. Maximale bedrijfsdruk: 6 bar. Maximale hydraulische testdruk: 10 bar. Gemiddelde temperatuurbereik: -10–60 °C. Temperatuurbereik omgeving: -20–60 °C. Maximaal percentage glycol: 50 %. Medium: water.
SCIP code
719112f8-8b6d-486b-b3a1-ba25b6d10b79
|
|||
