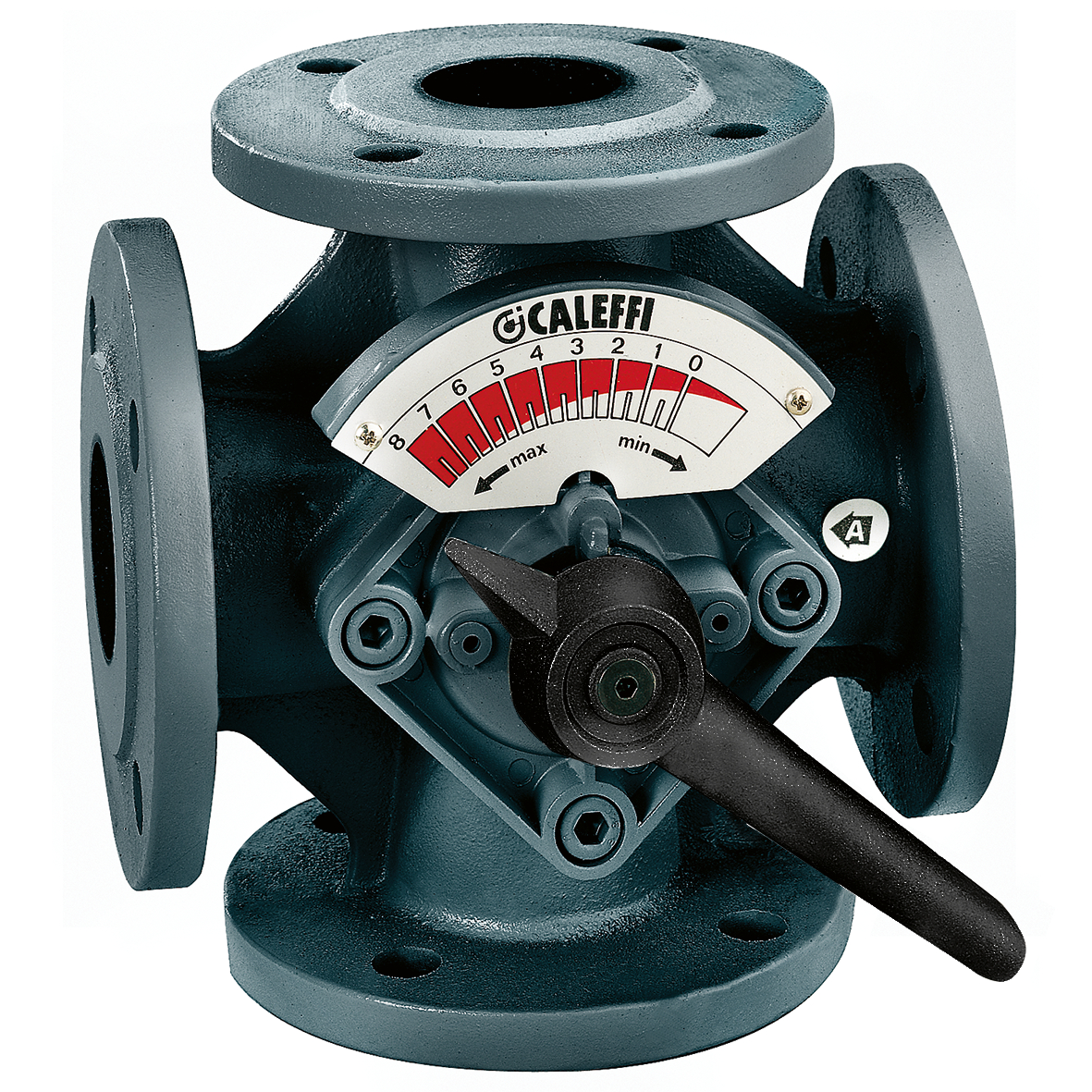

Valvola miscelatrice quattro vie, flangiata, a farfalla.
Descrizione
Valvola miscelatrice quattro vie, flangiata, a farfalla.
Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Dati tecnici
Pressione massima di esercizio:
6 bar
Campo di temperatura del fluido:
2–110 °C
Pressione nominale:
PN 6
pdf
Disegni e specifiche
| Codice | Attacco | Kv | |
|---|---|---|---|
| 611050 | DN 50 (EN 1092-1) PN 6 |
53 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice quattro vie, flangiata, a farfalla. Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Attacco: DN 50 (EN 1092-1) PN 6. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 2–110 °C. Pressione nominale: PN 6. Kv: 53 m³/h.
|
|||
| 611060 | DN 65 (EN 1092-1) PN 6 |
80 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice quattro vie, flangiata, a farfalla. Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Attacco: DN 65 (EN 1092-1) PN 6. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 2–110 °C. Pressione nominale: PN 6. Kv: 80 m³/h.
|
|||
| 611080 | DN 80 (EN 1092-1) PN 6 |
140 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice quattro vie, flangiata, a farfalla. Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Attacco: DN 80 (EN 1092-1) PN 6. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 2–110 °C. Pressione nominale: PN 6. Kv: 140 m³/h.
|
|||
| 611100 | DN 100 (EN 1092-1) PN 6 |
230 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice quattro vie, flangiata, a farfalla. Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Attacco: DN 100 (EN 1092-1) PN 6. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 2–110 °C. Pressione nominale: PN 6. Kv: 230 m³/h.
|
|||
| 611120 | DN 125 (EN 1092-1) PN 6 |
410 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice quattro vie, flangiata, a farfalla. Configurazione di fabbrica: ingresso caldaia lato DX.
Accopiamento con controflangia EN 1092-1.
Attacco: DN 125 (EN 1092-1) PN 6. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 2–110 °C. Pressione nominale: PN 6. Kv: 410 m³/h.
|
|||
