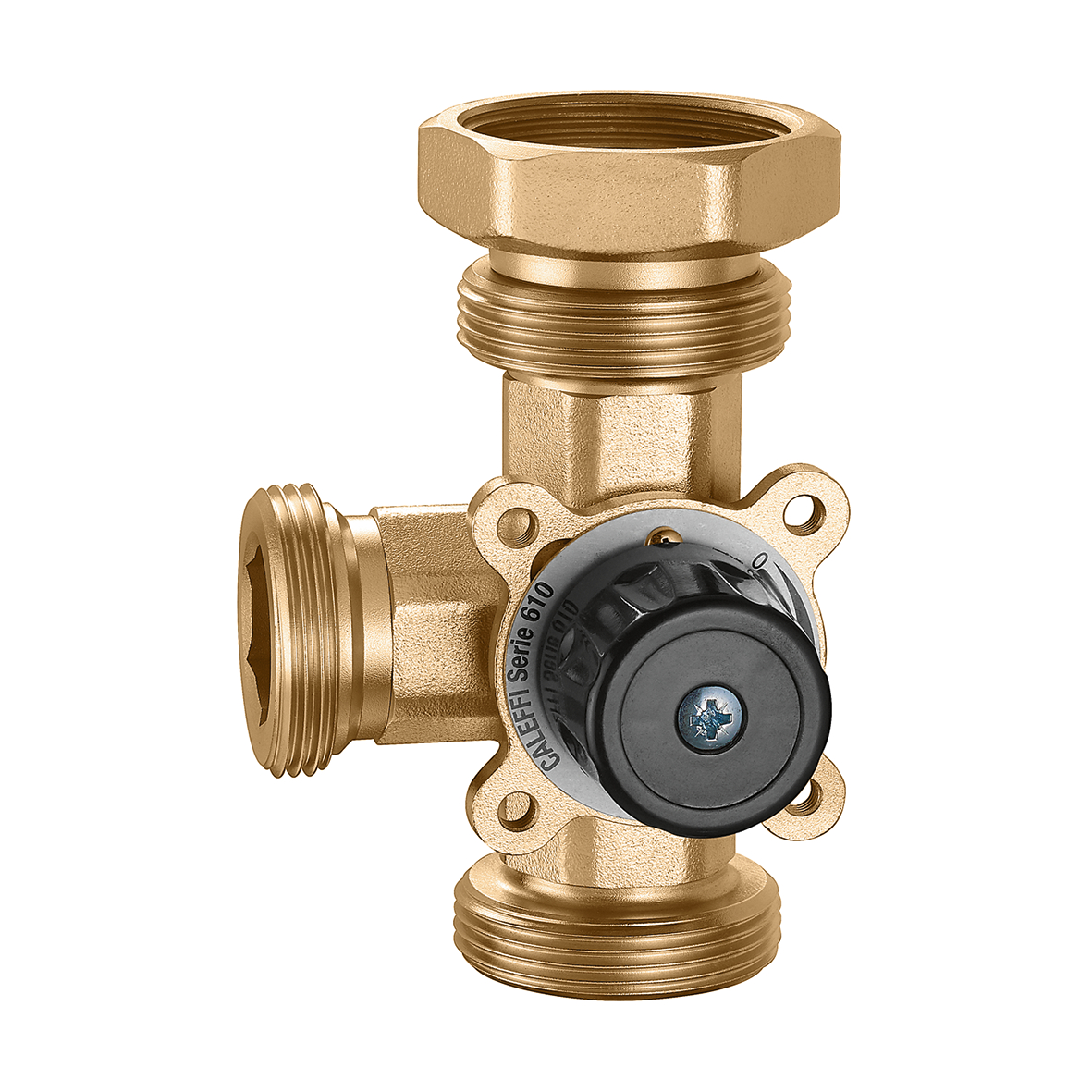

Valvola miscelatrice a tre vie, filettata, a settore.
Descrizione
Valvola miscelatrice a tre vie, filettata, a settore.
Per gruppi serie 167.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–110 °C
PN (Pressione nominale):
PN 10
△p max.:
1 bar
Materiale:
ottone
pdf
Disegni e specifiche
| Codice | Utilizzo | Kv | |
|---|---|---|---|
| F0001334 | 167652HE1, 167654HE1, 167652HE3, 167654HE3 | 6,3 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice a tre vie, filettata, a settore. Per gruppi serie 167. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–110 °C. PN (Pressione nominale): PN 10. △p max.: 1 bar. Kv: 6,3 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
44655059-aaa8-4630-9d23-8c53f62bd831
|
|||
| F0001335 | 167662HE2, 167664HE2, 167662HE4, 167664HE4 | 10,0 m³/h | |
|
Modelli 3D
Capitolato
Valvola miscelatrice a tre vie, filettata, a settore. Per gruppi serie 167. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–110 °C. PN (Pressione nominale): PN 10. △p max.: 1 bar. Kv: 10,0 m³/h. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
93539385-8164-4090-b933-39d36383c5f2
|
|||
