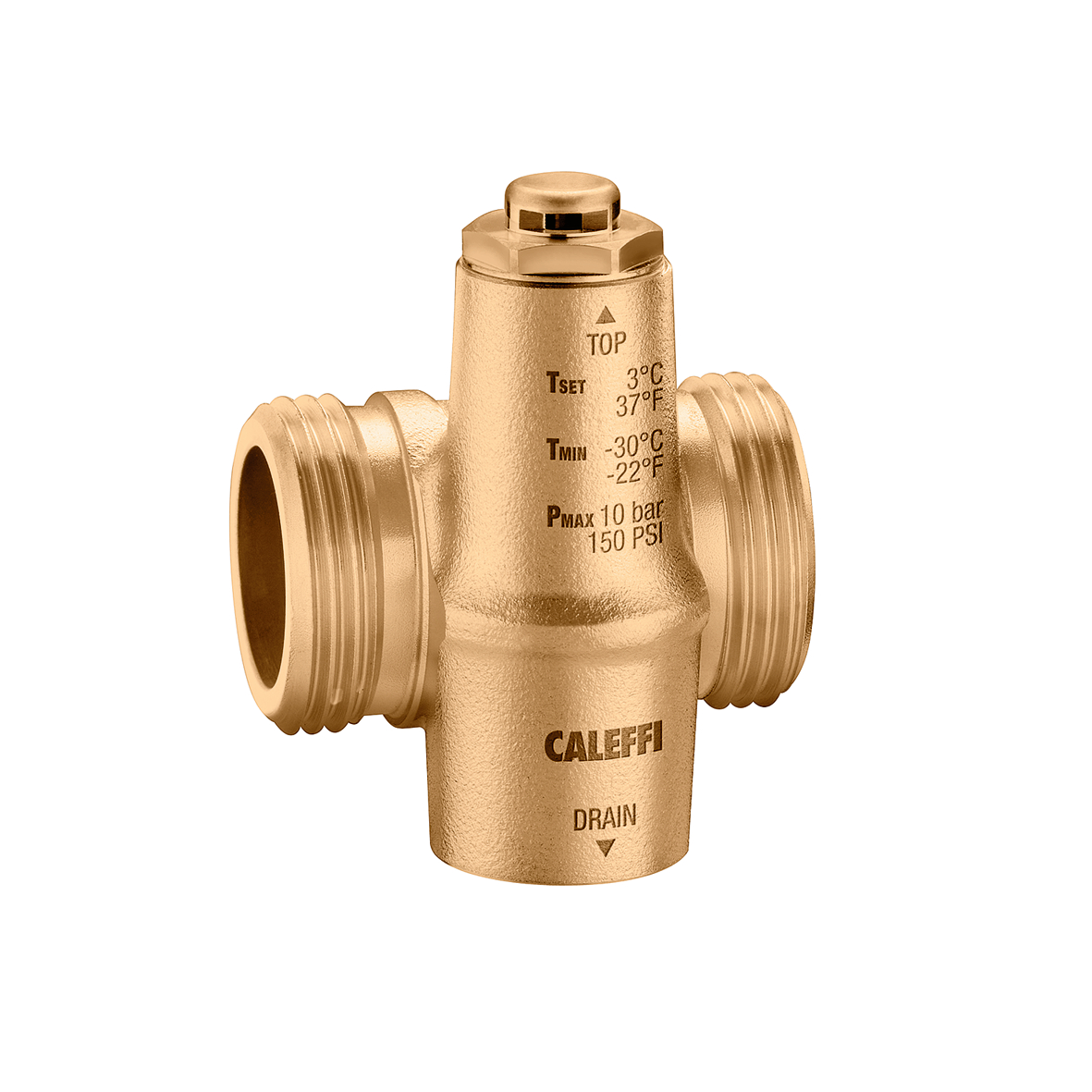

iStop®PLUS, Valvola antigelo compatta.
Descrizione
Valvola antigelo compatta.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
0–90 °C
Campo di temperatura ambiente di lavoro:
-30–60 °C
Temperatura di apertura:
3 °C
Temperatura di chiusura:
4 °C
Materiale:
ottone
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco | ||
|---|---|---|---|
| 108622 | G 1" A (ISO 228-1) M |
||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Valvola antigelo compatta.
Attacco: G 1" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 0–90 °C. Campo di temperatura ambiente di lavoro: -30–60 °C. Temperatura di apertura: 3 °C. Temperatura di chiusura: 4 °C. Materiale: ottone.
|
|||
igs
stp
bim
