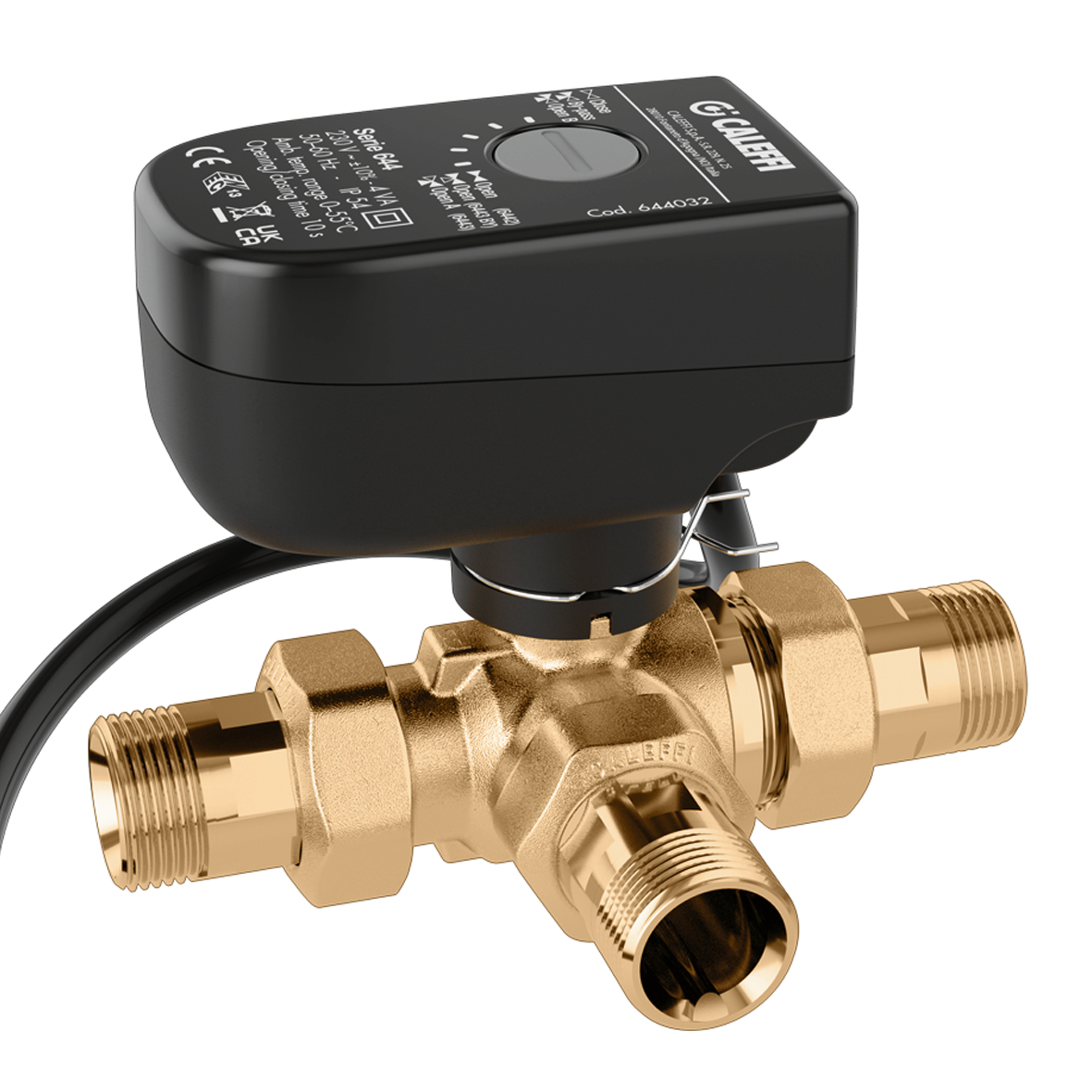

Valvola a sfera a tre vie deviatrice, motorizzata
Descrizione
Valvola a sfera a tre vie deviatrice, motorizzata
Completa di servomotore con comando a 3 punti
Con microinterruttore ausiliario.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
-5–110 °C
Campo di temperatura ambiente di lavoro:
0–55 °C
Grado di protezione:
IP 54
Portata contatto (230 V):
0,8 A
Rotazione:
rotazione 90°
Note
Disponibile da gennaio 2025
Certificazioni


Scarica
Disegni e specifiche
Codice | Attacco | Alimentazione | Kv |
---|---|---|---|
644553 | R 3/4" (EN 10226-1) M |
230 V AC | 7,7 m³/h |
Tempo di manovra
40 s
|
|||
Disegni 2D
Modelli 3D
Capitolato
Valvola a sfera a tre vie deviatrice, motorizzata
Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti
Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 54. Portata contatto (230 V): 0,8 A. Kv: 7,7 m³/h. Tempo di manovra: 40 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
644557 | R 3/4" (EN 10226-1) M |
230 V AC | 7,7 m³/h |
Tempo di manovra
10 s
|
|||
Disegni 2D
Modelli 3D
Capitolato
Valvola a sfera a tre vie deviatrice, motorizzata
Con microinterruttore ausiliario.
Completa di servomotore con comando a 3 punti
Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 54. Portata contatto (230 V): 0,8 A. Kv: 7,7 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
644563 | G 1" A (ISO 228-1) M |
230 V AC | 9 m³/h |
Tempo di manovra
40 s
|
|||
Disegni 2D
Modelli 3D
Capitolato
Valvola a sfera a tre vie deviatrice, motorizzata
Con microinterruttore ausiliario.
Completa di motore con comando a 3 punti
Attacco: G 1" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 54. Portata contatto (230 V): 0,8 A. Kv: 9 m³/h. Tempo di manovra: 40 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
644567 | G 1" A (ISO 228-1) M |
230 V AC | 9 m³/h |
Tempo di manovra
10 s
|
|||
Disegni 2D
Modelli 3D
Capitolato
Valvola a sfera a tre vie deviatrice, motorizzata
Con microinterruttore ausiliario.
Completa di motore con comando a 3 punti
Attacco: G 1" A (ISO 228-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: -5–110 °C. Campo di temperatura ambiente di lavoro: 0–55 °C. Alimentazione: 230 V AC. Grado di protezione: IP 54. Portata contatto (230 V): 0,8 A. Kv: 9 m³/h. Tempo di manovra: 10 s (rotazione 90°).
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
