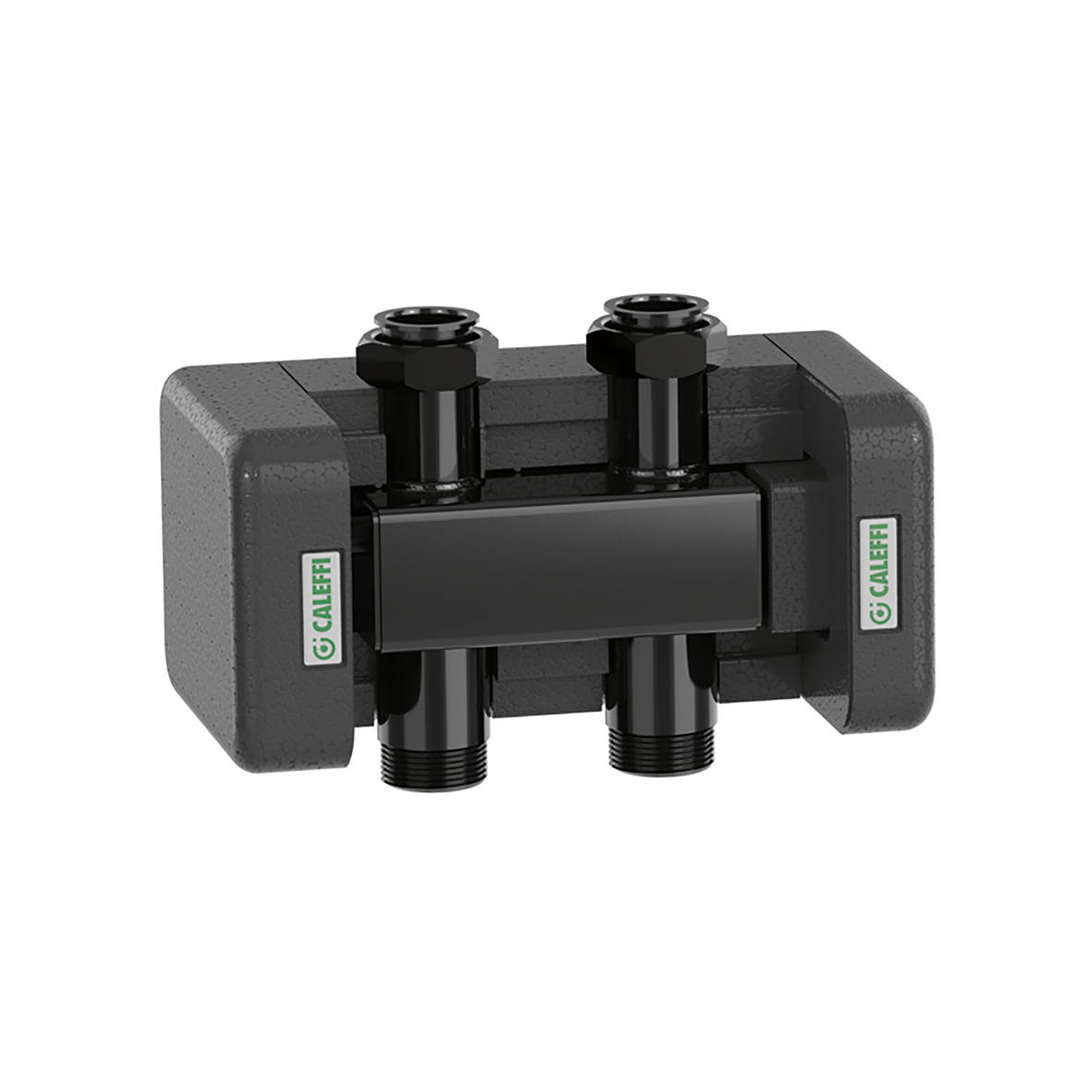

Serie 550

Separatore idraulico per impianti di riscaldamento e condizionamento.

Vai a
Scarica in alta risoluzione

Descrizione

Separatore idraulico per impianti di riscaldamento e condizionamento.
Per collettore serie 550 DN 32.
Con coibentazione.

Dati tecnici

Pressione massima di esercizio: 6 bar
Campo di temperatura del fluido: 5–110 °C
Interasse principale: 125 mm
Portata massima consigliata: 9 m³/h
Materiale: acciaio

Disegni e specifiche

Codice Attacco principale Attacco derivazione
Disegni 2D
Scarica
Scarica
Modelli 3D
Scarica
Scarica
Capitolato
Separatore idraulico per impianti di riscaldamento e condizionamento. Con coibentazione. Per collettore serie 550 DN 32. Attacco principale: G 2" A (ISO 228-1) M. Attacco derivazione: G 2" (ISO 228-1) F, 1 derivazione, calotta mobile. Pressione massima di esercizio: 6 bar. Campo di temperatura del fluido: 5–110 °C. Interasse principale: 125 mm. Portata massima consigliata: 9 m³/h. Materiale: acciaio.
