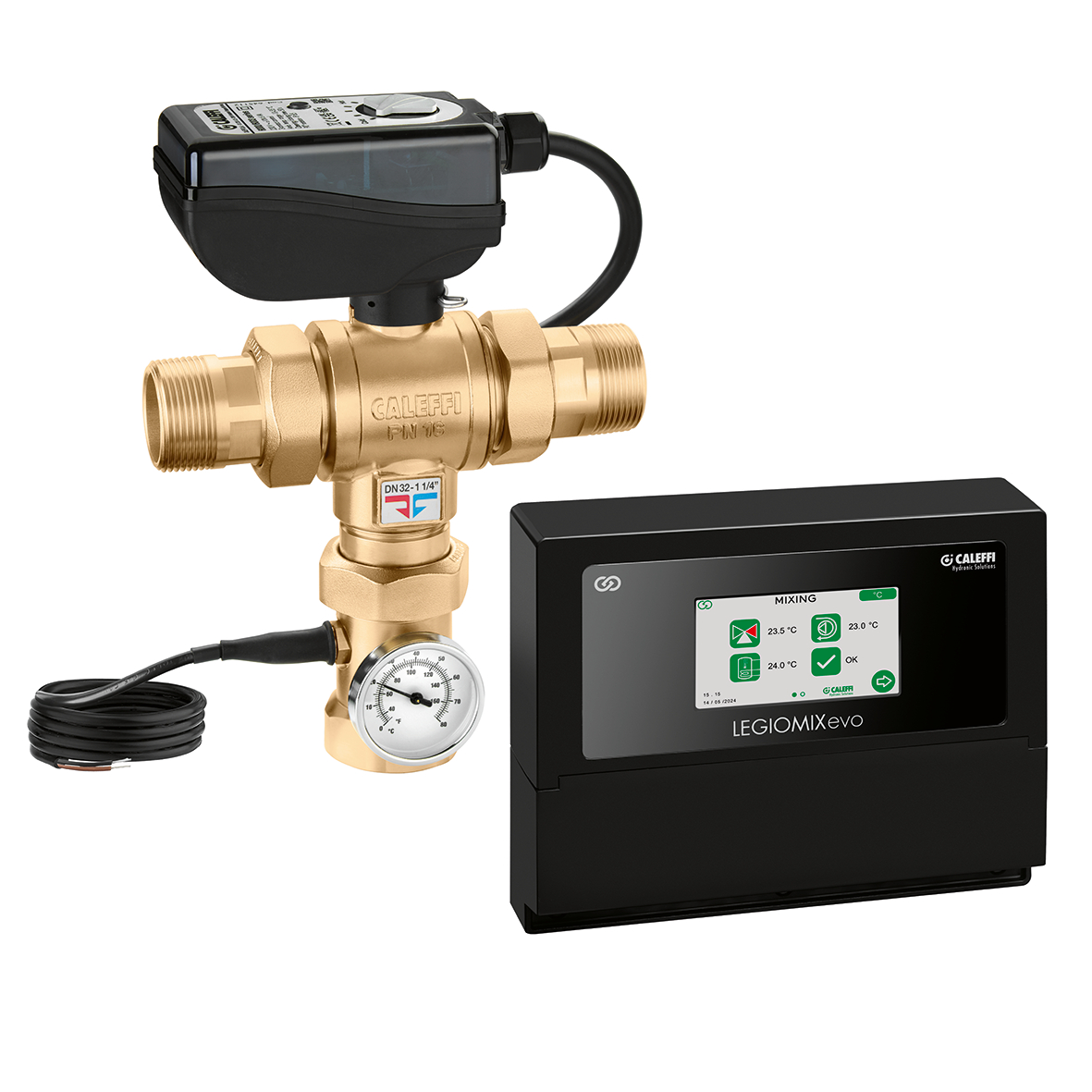

LEGIOMIX®evo, Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Descrizione
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V)
PATENT
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Campo di regolazione della temperatura:
20–85 °C
Campo di temperatura di disinfezione:
40–85 °C
Assorbimento a regime:
(9+6) VA
Grado di protezione:
IP 65 (servomotore)
Certificazioni



Scarica
Disegni e specifiche
Codice | Attacco | Nota | Alimentazione |
---|---|---|---|
600351 | R 3/4" (EN 10226-1) M |
A | 230 V AC |
Kv
8,4 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 230 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 8,4 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600361 | R 1" (EN 10226-1) M |
A | 230 V AC |
Kv
10,6 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 230 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 10,6 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600371 | R 1 1/4" (EN 10226-1) M |
A | 230 V AC |
Kv
21,2 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 230 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 21,2 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600381 | R 1 1/2" (EN 10226-1) M |
A | 230 V AC |
Kv
32,5 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 230 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 32,5 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600391 | R 2" (EN 10226-1) M |
A | 230 V AC |
Kv
41,0 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 230 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 41,0 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600354 | R 3/4" (EN 10226-1) M |
A | 24 V AC |
Kv
8,4 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 8,4 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600364 | R 1" (EN 10226-1) M |
A | 24 V AC |
Kv
10,6 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 10,6 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600374 | R 1 1/4" (EN 10226-1) M |
A | 24 V AC |
Kv
21,2 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 21,2 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600384 | R 1 1/2" (EN 10226-1) M |
A | 24 V AC |
Kv
32,5 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 32,5 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600394 | R 2" (EN 10226-1) M |
A | 24 V AC |
Kv
41,0 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 41,0 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600353 | R 3/4" (EN 10226-1) M |
B | 24 V AC |
Kv
8,4 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 3/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 8,4 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600363 | R 1" (EN 10226-1) M |
B | 24 V AC |
Kv
10,6 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 10,6 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600373 | R 1 1/4" (EN 10226-1) M |
B | 24 V AC |
Kv
21,2 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/4" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 21,2 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600383 | R 1 1/2" (EN 10226-1) M |
B | 24 V AC |
Kv
32,5 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 1 1/2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 32,5 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
|||
600393 | R 2" (EN 10226-1) M |
B | 24 V AC |
Kv
41,0 m³/h
|
|||
Modelli 3D
Capitolato
Miscelatore elettronico evoluto con disinfezione termica programmabile. Con connettività. Attacchi filettati maschio a bocchettone.
Con microinterruttore ausiliario.
Attacco miscelata filettato femmina.
Note:
- A: segnale di comando a 3 punti
- B: segnale di comando 0-10 V con failsafe
Completo di:
- valvola a sfera a 3 vie;
- servomotore;
- regolatore;
- sonda temperatura di mandata;
- sonda temperatura di ritorno;
- sonda temperatura accumulo (opzionale codice 600003).
Materiale: ottone antidezincificazione DR "low lead" (versioni 24 V)
Materiale: ottone (versioni 230 V) Attacco: R 2" (EN 10226-1) M. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Campo di regolazione della temperatura: 20–85 °C. Campo di temperatura di disinfezione: 40–85 °C. Alimentazione: 24 V AC. Assorbimento a regime: (9+6) VA. Grado di protezione: IP 65 (servomotore). Kv: 41,0 m³/h.
Codice SCIP-Dichiarazione REACH in “Scarica"
CODICE IN FASE DI ANALISI
|
