Serie 5261

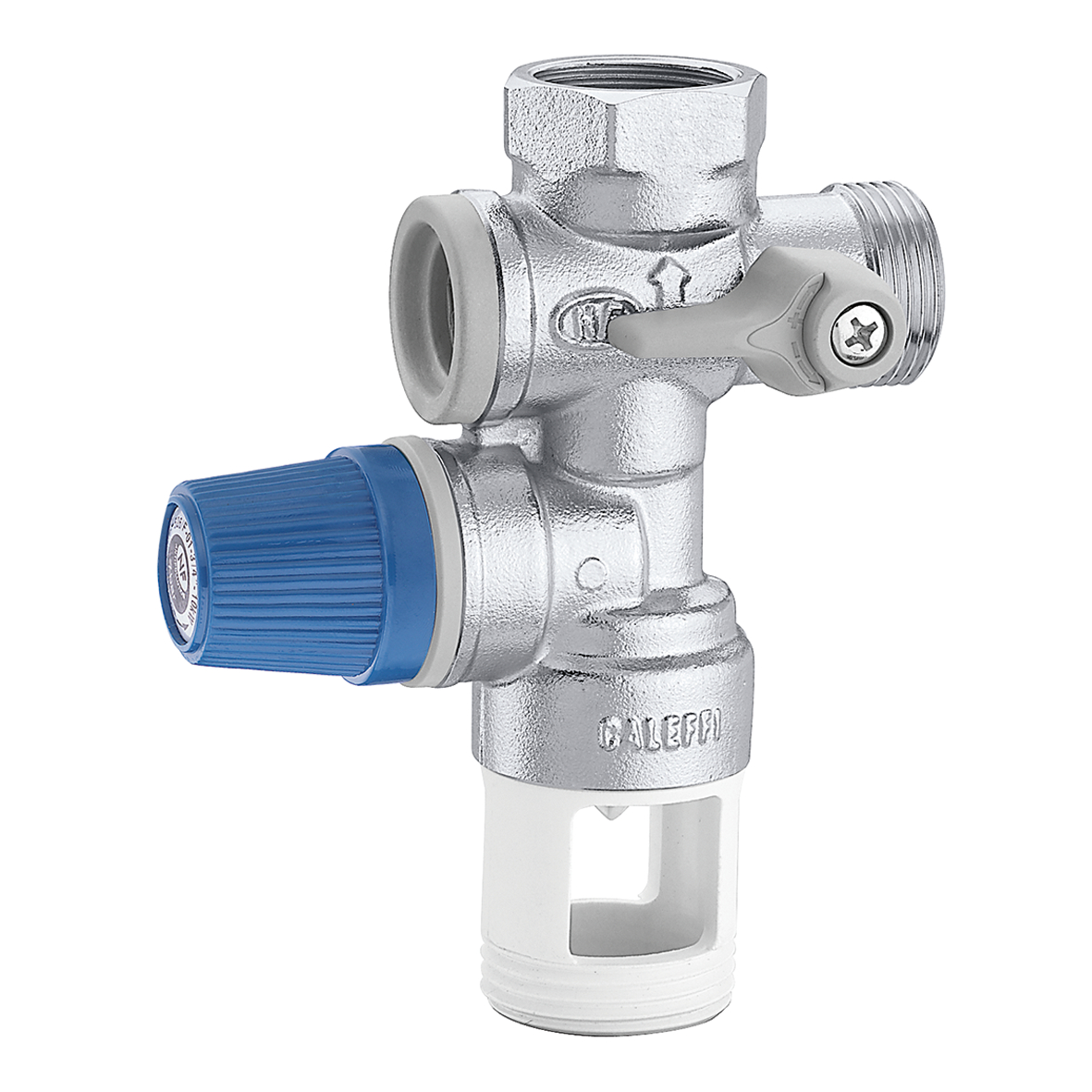

Gruppo di sicurezza per scaldacqua ad accumulo, con intercettazione e valvola di ritegno controllabile.

Vai a
Scarica in alta risoluzione

Descrizione

Gruppo di sicurezza per scaldacqua ad accumulo, con intercettazione e valvola di ritegno controllabile.
Con sede in acciaio inox.
Certificate a norma EN 1487.

Dati tecnici

Pressione massima di esercizio: 10 bar
Campo di temperatura del fluido: 2–120 °C
Taratura: 7 bar
Finitura: cromata
Materiale: ottone

Certificazioni

BELGAQUA
NF
HY-CERT
ACS
PZH

Disegni e specifiche

Codice Attacco IN Attacco OUT Potenzialità massima di scarico
Disegni 2D
Scarica
Scarica
Modelli 3D
Scarica
Scarica
Capitolato
Gruppo di sicurezza per scaldacqua ad accumulo, con intercettazione e valvola di ritegno controllabile. Con sede in acciaio inox. Certificate a norma EN 1487. attacco IN: G 1/2" A (ISO 228-1) M. attacco OUT: G 1/2" (ISO 228-1) F. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–120 °C. Taratura: 7 bar. Potenzialità massima di scarico: 4 kW. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
8d2a302e-a9cf-4f40-bf17-0a01923ef89b
Disegni 2D
Scarica
Scarica
Modelli 3D
Scarica
Scarica
Capitolato
Gruppo di sicurezza per scaldacqua ad accumulo, con intercettazione e valvola di ritegno controllabile. Con sede in acciaio inox. Certificate a norma EN 1487. attacco IN: G 3/4" A (ISO 228-1) M. attacco OUT: G 3/4" (ISO 228-1) F. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 2–120 °C. Taratura: 7 bar. Potenzialità massima di scarico: 10 kW. Finitura: cromata. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
490a1c25-9ed0-459d-bc28-bf43bead4099

Applicazioni

Pipe Sizer Caleffi
Pipe Sizer Caleffi

Questa applicazione permette di eseguire il calcolo e il dimensionamento di tubazioni e condotti che convogliano acqua oppure aria, rispettivamente per impianti idraulici o aeraulici.

Faq - Domande frequenti

Nel caso in cui la valvola goccioli o scarichi frequentemente, probabilmente sul sistema non è presente un vaso di espansione o, se presente, è scarico. Si consiglia sempre di installare un vaso in abbinamento a una valvola di sicurezza soprattutto in presenza di un bollitore o di un accumulo che, scaldando l'acqua, causa un innalzamento della pressione e quindi un intervento frequente della valvola di sicurezza. Indicativamente il volume del vaso deve essere pari almeno al 10% del volume dell'accumulo.
