Serie 7504G

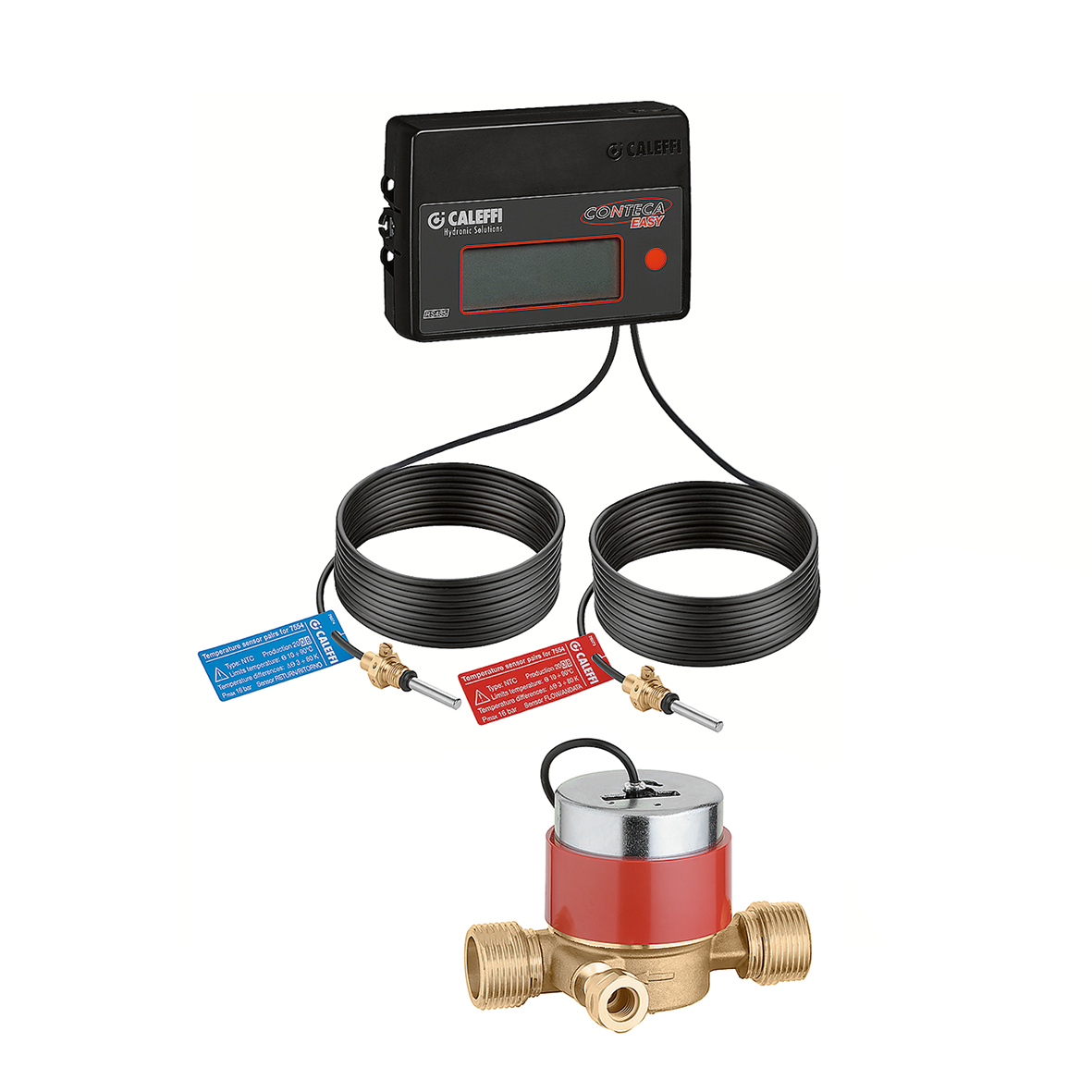

CONTECA® EASY, Contatore di calore diretto per impianti di riscaldamento e condizionamento(*).

Vai a
Scarica in alta risoluzione

Descrizione

Contatore di calore diretto per impianti di riscaldamento e condizionamento(*).
Completo di:
- integratore elettronico dotato di display (LCD).
- coppia di sonde di temperatura;
- misuratore di flusso a turbina con uscita impulsiva;
- 2 ingressi impulsivi per acquisizione AFS e ACS.
Integrabile con opzioni di configurazione aggiuntive da ordinare contestualmente (*).

Dati tecnici

Campo di temperatura del fluido: 2–90 °C
Alimentazione: 24 V AC
Assorbimento a regime: 1 W
Grado di protezione: IP 54
Lunghezza cavo/sonda: 1 m
Pressione nominale: PN 16
Classe di precisione: 3
Protocollo di comunicazione: M-Bus su RS485

Note

(*) Le opzioni di configurazione devono essere ordinate contestualmente ai contatori di calore su cui devono essere abilitate.

Certificazioni

CE
MI004

Disegni e specifiche

Codice Attacco Portata permanente (Qp) Portata minima (Qi)
Tipologia di misura
monogetto
Disegni 2D
Scarica
Scarica
Modelli 3D
Scarica
Scarica
Capitolato
Contatore di calore diretto per impianti di riscaldamento e condizionamento(*). Completo di: - integratore elettronico dotato di display (LCD). - coppia di sonde di temperatura; - misuratore di flusso a turbina con uscita impulsiva; - 2 ingressi impulsivi per acquisizione AFS e ACS. Integrabile con opzioni di configurazione aggiuntive da ordinare contestualmente (*). 2014/32/UE (MI004). Attacco: G 1" A (ISO 228-1) M. Campo di temperatura del fluido: 2–90 °C. Alimentazione: 24 V AC. Assorbimento a regime: 1 W. Grado di protezione: IP 54. Lunghezza cavo/sonda: 1 m. Pressione nominale: PN 16. Classe di precisione: 3. Portata permanente (Qp): 2,5 m³/h. Portata minima (Qi): 50 l/h. Protocollo di comunicazione: M-Bus su RS485. Tipologia di misura: monogetto.
Codice SCIP-Dichiarazione REACH in “Scarica"
94a2328b-441a-4c7a-a64e-c1b20752b948
