Serie 7504

CONTECA® EASY, Contatore di calore diretto per impianti di riscaldamento e condizionamento (*).

Vai a
Scarica in alta risoluzione

Descrizione

Contatore di calore diretto per impianti di riscaldamento e condizionamento (*).
Accoppiamento con controflangia EN 1092-1.
Completo di:

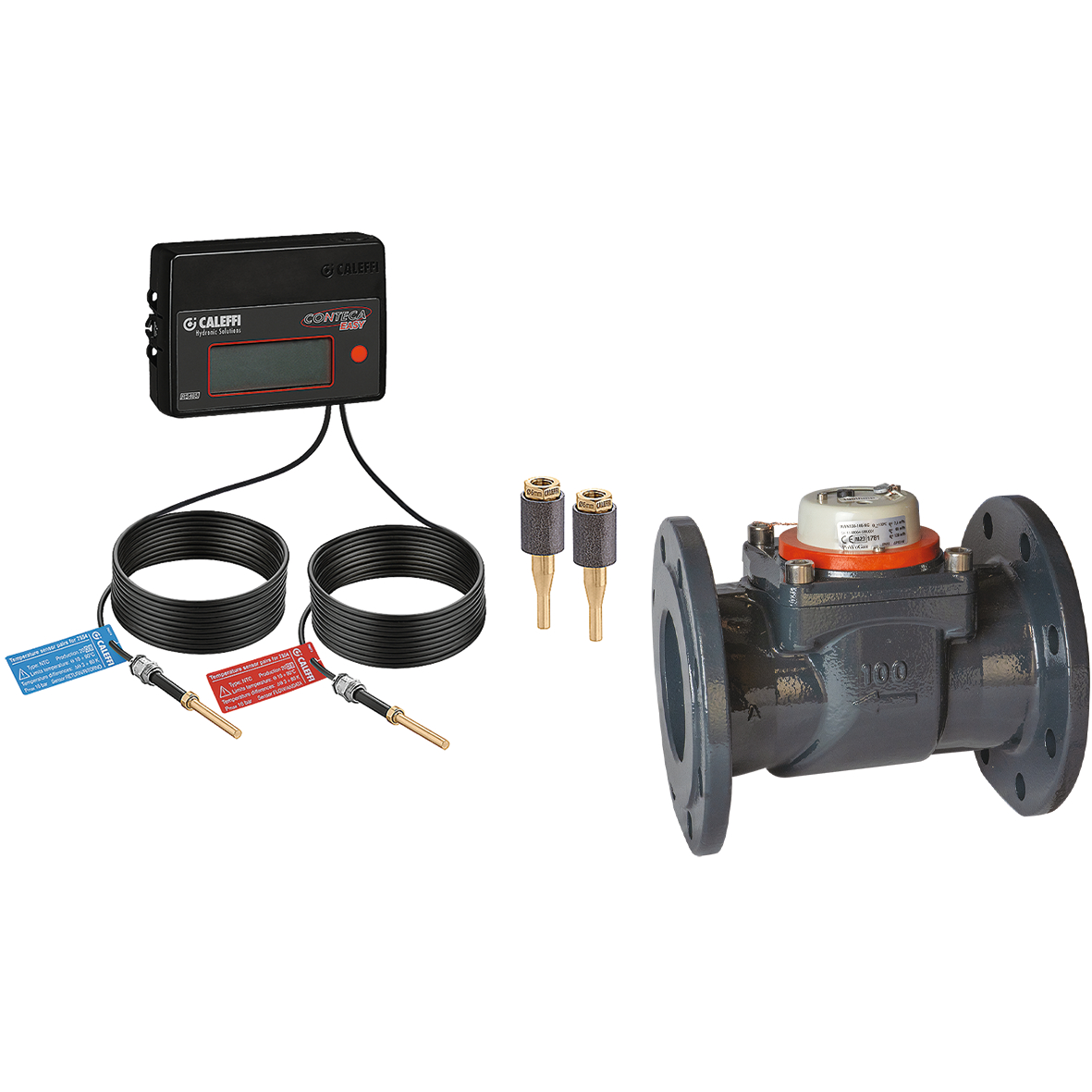

- integratore elettronico dotato di display (LCD);
- coppia sonde di temperatura;
- coppia manicotti a saldare e pozzetti portasonda;
- misuratore di flusso a turbina con uscita impulsiva;
- 2 ingressi impulsivi per acquisizione AFS e ACS.
Integrabile con opzioni di configurazione aggiuntive da ordinare contestualmente (*).

Dati tecnici

Campo di temperatura del fluido: 2–90 °C
Alimentazione: 24 V AC
Assorbimento a regime: 1 W
Grado di protezione: IP 54
Lunghezza cavo/sonda: 1,9 m
Pressione nominale: PN 16
Classe di precisione: 3
Protocollo di comunicazione: M-Bus su RS485
Tipologia di misura: woltmann

Note

(*) Opzioni di configurazione ordinabili:
- Contabilizzazione impianti di condizionamento (cod. 755810)
- Trasmissione Modbus RTU (cod. 750811)
- Scansione di portata in presenza di ricircolo ACS (cod. 755826)
- Acquisizione ingressi impulsivi supplementari (cod. 755825)
- Uscita impulsiva riscaldamento e condizionamento (cod. 755881 o 755882)
- Sonda di temperatura L= 8 m (cod. 750931)

Certificazioni

CE
MI004

Disegni e specifiche

Codice Attacco Portata permanente (Qp) Portata minima (Qi)
Disegni 2D
Scarica
Scarica
Modelli 3D
Scarica
Scarica
Capitolato
Contatore di calore diretto per impianti di riscaldamento e condizionamento (*). Accoppiamento con controflangia EN 1092-1. Completo di: - integratore elettronico dotato di display (LCD); - coppia sonde di temperatura; - coppia manicotti a saldare e pozzetti portasonda; - misuratore di flusso a turbina con uscita impulsiva; - 2 ingressi impulsivi per acquisizione AFS e ACS. Integrabile con opzioni di configurazione aggiuntive da ordinare contestualmente (*). Attacco: DN 65 (EN 1092-1) PN 16. Campo di temperatura del fluido: 2–90 °C. Alimentazione: 24 V AC. Assorbimento a regime: 1 W. Grado di protezione: IP 54. Lunghezza cavo/sonda: 1,9 m. Pressione nominale: PN 16. Classe di precisione: 3. Portata permanente (Qp): 25 m³/h. Portata minima (Qi): 2500 l/h. Protocollo di comunicazione: M-Bus su RS485. Tipologia di misura: woltmann.
