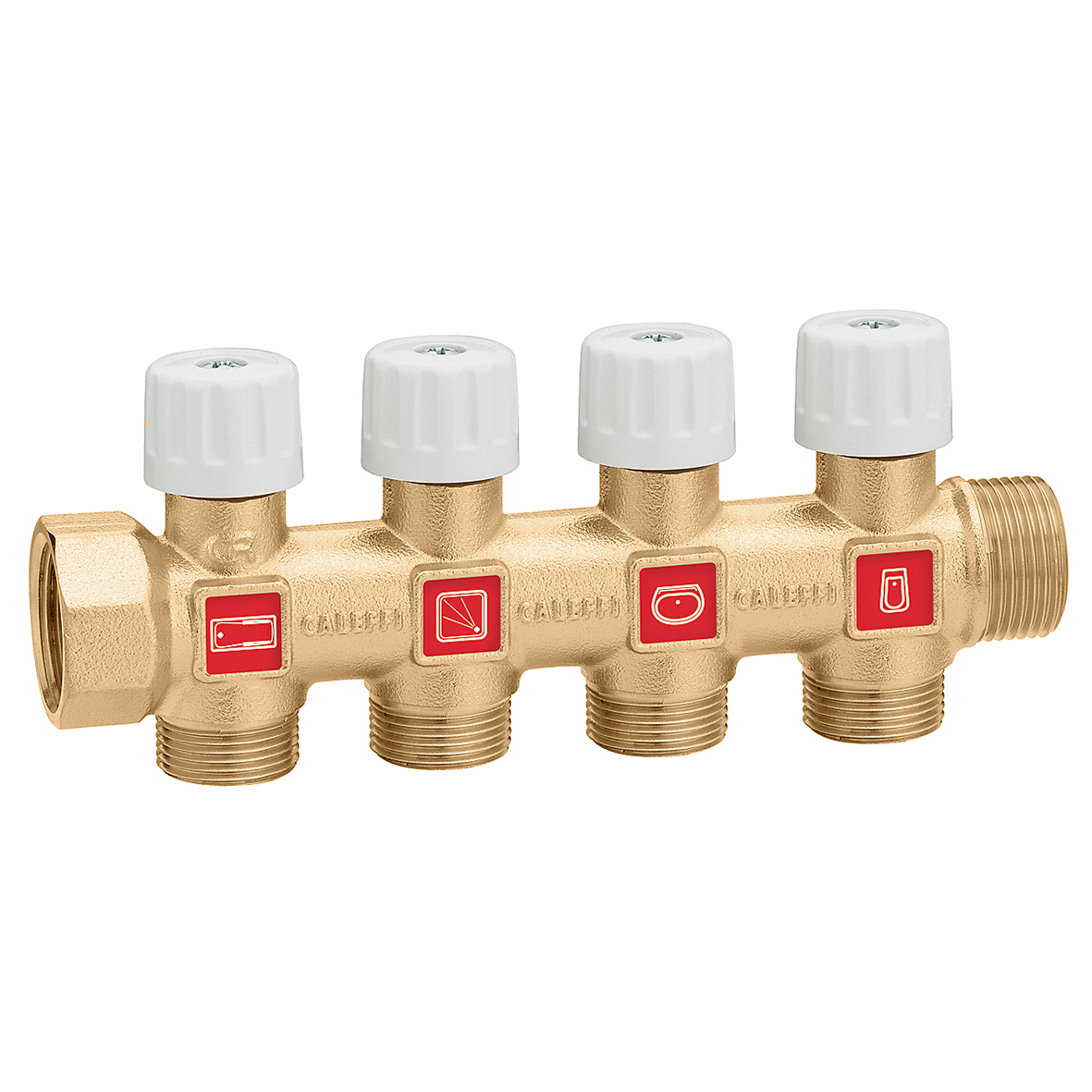

Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Descrizione
Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.
Dati tecnici
Pressione massima di esercizio:
10 bar
Campo di temperatura del fluido:
5–100 °C
Materiale:
ottone , ottone antidezincificazione DR
Certificazioni
pdf
Disegni e specifiche
| Codice | Attacco 1 | Attacco 2 | Attacco derivazione |
|---|---|---|---|
| 354252 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M, Ø 13 2 derivazioni |
|
Interasse derivazioni
35 mm
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.
Attacco 1: G 3/4" (ISO 228-1) F, Sede piana. Attacco 2: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 1/2" A (ISO 228-1) M, Ø 13, 2 derivazioni. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 35 mm. Materiale: ottone.
Codice SCIP-Dichiarazione REACH in “Scarica"
18f3763f-cb10-4991-9e76-0a571c714d15
|
|||
| 354253 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M, Ø 13 3 derivazioni |
|
Interasse derivazioni
35 mm
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.
Attacco 1: G 3/4" (ISO 228-1) F, Sede piana. Attacco 2: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 1/2" A (ISO 228-1) M, Ø 13, 3 derivazioni. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 35 mm. Materiale: ottone antidezincificazione DR.
Codice SCIP-Dichiarazione REACH in “Scarica"
1c65d02f-9459-4a7e-bc44-f785f2336528
|
|||
| 354254 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M, Ø 13 4 derivazioni |
|
Interasse derivazioni
35 mm
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.
Attacco 1: G 3/4" (ISO 228-1) F, Sede piana. Attacco 2: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 1/2" A (ISO 228-1) M, Ø 13, 4 derivazioni. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 35 mm. Materiale: ottone antidezincificazione DR.
Codice SCIP-Dichiarazione REACH in “Scarica"
8fb9f98e-27a3-46b0-8ad2-86be34b011f6
|
|||
| 354255 | G 3/4" (ISO 228-1) F |
G 3/4" A (ISO 228-1) M |
G 1/2" A (ISO 228-1) M, Ø 13 5 derivazioni |
|
Interasse derivazioni
35 mm
|
|||
|
Disegni 2D
dwg
Condividi questo file
Scarica il file
dxf
Condividi questo file
Scarica il file
Modelli 3D
Capitolato
Collettore semplice componibile, con valvole di intercettazione. Derivazioni femmina a sede piana, interasse 35 mm.
Per raccordi a pressare.
Attacco 1: G 3/4" (ISO 228-1) F, Sede piana. Attacco 2: G 3/4" A (ISO 228-1) M. Attacco derivazione: G 1/2" A (ISO 228-1) M, Ø 13, 5 derivazioni. Pressione massima di esercizio: 10 bar. Campo di temperatura del fluido: 5–100 °C. Interasse derivazioni: 35 mm. Materiale: ottone antidezincificazione DR.
Codice SCIP-Dichiarazione REACH in “Scarica"
a2f693f2-e3ec-4e86-a701-79ac161b7b87
|
|||
