Serie 70029

Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.

Scarica in alta risoluzione

Descrizione

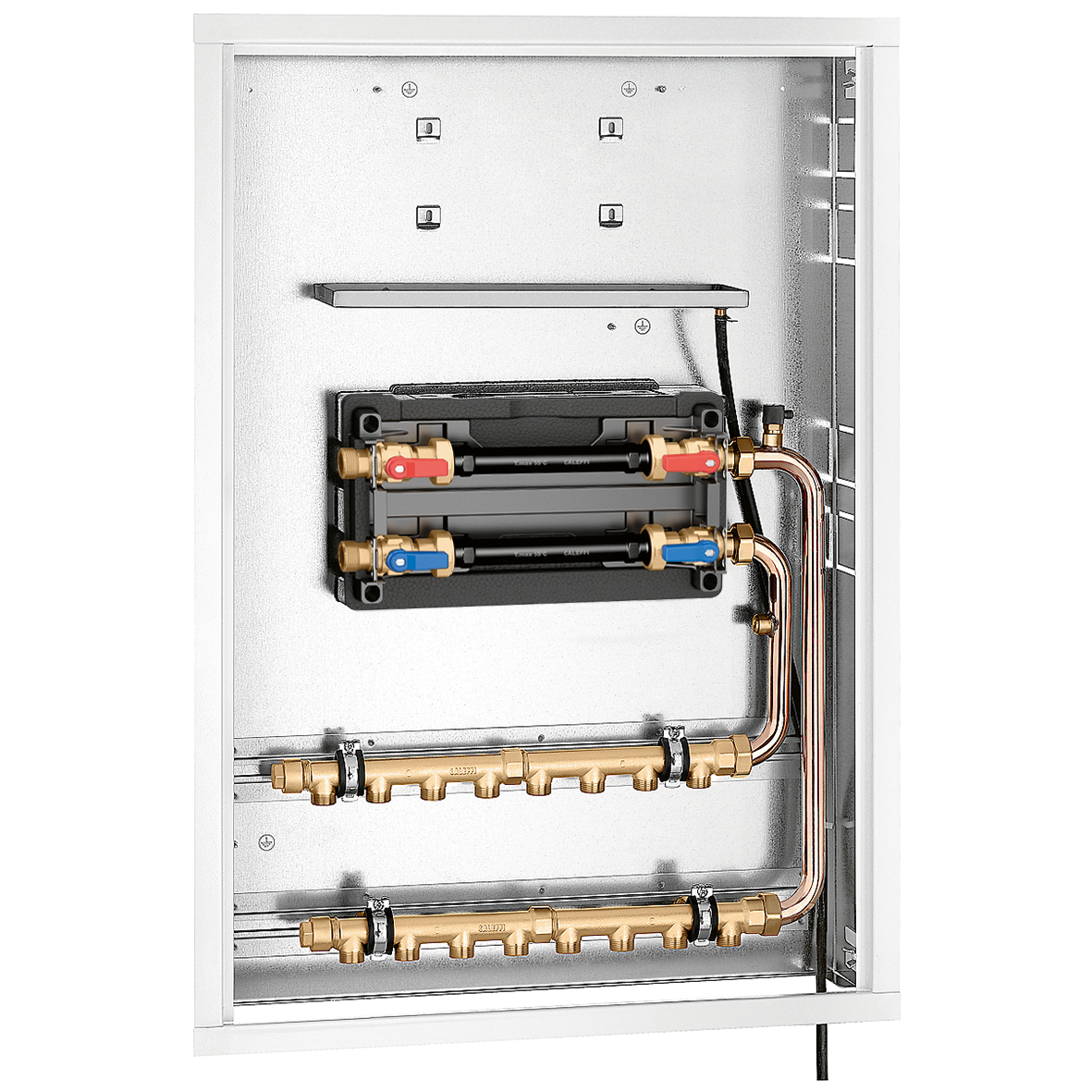

Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY.
Completa di:
- coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori;
- portello verniciato per interno;
- staffa di sostegno in tecnopolimero con taglio termico;
- coibentazione completa in PPE;
- 2 coppie di valvole di intercettazione a sfera;
- 2 tubi di flussaggio in tecnopolimero (T max 55 °C);
- 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa.
Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra.

Dati tecnici

Profondità: 140–180 mm

Altezza: 866 mm

Larghezza: 600 mm

Scarica

Disegni e specifiche

Codice	Attacco	Attacco derivazione
70029B	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 2 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 2 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 31ef2efa-f0f4-4fd7-840c-23bbfed81c19
70029C	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 3 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 3 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 051e374e-bc4b-4f3f-acf2-1757f2167db1
70029D	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 4 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 4 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 0e5226f2-4b61-4508-9c65-92c13a9975d2
70029E	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 5 derivazioni
Disegni 2D dwg Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/70029E%20%28dwg%29.dwg dxf Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/70029E%20%28dxf%29.dxf pdf Scarica il file Modelli 3D igs Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/70029E%20%28igs%29.igs stp Condividi questo file Scarica il file Condividi Facebook Linkedin Twitter https://www.caleffi.com/sites/default/files/media/external-drawing/70029E%20%28stp%29.stp bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 5 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 33231822-9a63-4d9c-b484-b99bec85f7a4
70029F	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 6 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 6 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 78d52919-55b2-40c7-9825-02edf57d6ff0
70029G	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 7 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 7 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 83433046-f025-4c7d-83cc-1746473c743a
70029H	G 3/4" A (ISO 228-1) M ingresso	23 p. 1,5 8 derivazioni
Modelli 3D bim Capitolato Cassetta ad incasso per moduli d’utenza PLURIMOD® e PLURIMOD® EASY. Completa di: - coppia collettori serie 350 (2÷8 attacchi) per impianti a radiatori; - portello verniciato per interno; - staffa di sostegno in tecnopolimero con taglio termico; - coibentazione completa in PPE; - 2 coppie di valvole di intercettazione a sfera; - 2 tubi di flussaggio in tecnopolimero (T max 55 °C); - 2 agganci per posizionamento stacchi acqua sanitaria serie 7000 e vaschetta di raccolta condensa. Installazione reversibile per ingresso C.T. a sinistra (di fabbrica) o destra. Attacco: G 3/4" A (ISO 228-1) M, ingresso. Attacco derivazione: 23 p. 1,5, 8 derivazioni. Profondità: 140–180 mm. Altezza: 866 mm. Larghezza: 600 mm. Codice SCIP-Dichiarazione REACH in “Scarica" 8bd8ea79-c4e4-4121-adf0-5c918b710332
